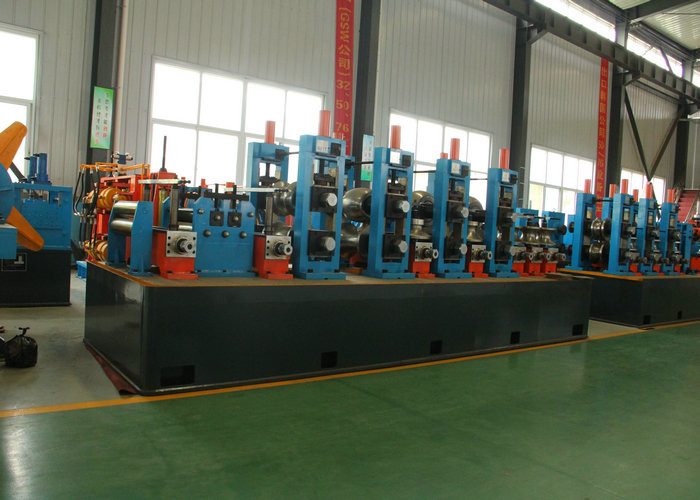

Скорость передачи червя 80м/Мин мельницы трубы высокой эффективности прочная ЭРВ максимальная



ОПИСАНИЕ КОМПАНИИ



Наша компания профессиональный изготовитель оборудования трубы профиля крена высокочастотного сваренного, мельницы холодной прокатки 4 роликов, высокоскоростного оборудования ножниц, оборудования деформирования в холодном состоянии точности, сваренного нержавеющей сталью оборудования трубы и всех видов осложненного поперечного сечения. Оно одна из самых предыдущих отечественных особенных фабрик которые принимансяы за изготовляя сваренное оборудование трубы в Китае.



ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ



Спецификация:	Φ76×8.2
Диаметр трубы:	Φ13~Φ76мм
Толщина трубы:	3~8.2мм
Материалы трубы:	К195, К215, К235
Скорость заварки:	10~30М/Мин







Спецификация

Модель	Диаметр (мм)	Толщина (мм)	Скорость (м/мин)	Главная власть (кв)	Сварщик ХФ (КВ)	Зона (м2)
ХГ32	10-32	0.4-1.5	30-100	250	100	12кс100
ХГ50	12-50	0.6-2.5	30-90	300	150	12кс100
ХГ76	12-76	1-3	30-90	320	200	12кс100
ХГ89	32-89	1-4	30-80	350	300	12кс100
ХГ114	45-114	1.5-5.0	30-60	400	300	12кс100
ХГ165	60-165	3-7	30-50	600	400	12кс100
ХГ219	114-219	4-8	20-40	800	500	15кс150
ХГ273	114-273	4-10	15-30	1000	600	18кс160
ХГ325	165-325	4-10	10-30	1200	600	12кс100
ХГ426	165-426	4-12.7	8-25	1400	800	12кс100
ХГ508	219-508	4-16	8-20	2000	1000	12кс100

































Гидравлическое Декоилер

1. Емкость загрузки: 4000кг

2. Ширина катушки: 150 410мм

3. Толщина: 2.0мм 5.0мм

4. Внутренний диаметр: ø500мм ø700мм

5. Наружный диаметр: ø1000мм ø1500мм





Электропитание

1. Сила мотора оборудования: 132кв кс 2+ 45кв +30кв+30кв=369кв

2. Сила станции ХФ: 400кв





Передние ножницы и сварочный аппарат

Обеспечьте непрерывный питаться материала





Проарретируйте аккумулятор

1. Емкость накопления: 150 300мм

2. Питаясь скорость: ≥ 100м/мин

3. Ручной регулировать

4. Сила мотора: 30кв





Питаться & сплющивать & крен формируя машину

1. 2 питаясь ролика и 5 сплющивая роликов

2. Формировать машину

---Горизонтальная станция ролика: 7 наборов

Вал ролика: ø100мм, 40Кр

Материал ролика: сталь 45#

---Вертикальная станция ролика: 9 наборов

Вал ролика: ø60мм, 40Кр

Материал ролика: сталь 45#

---Коробка зубчатого колеса привода: 7 наборов

Шестерня: 40КрМнТи и 40Кр, вал: 40Кр

14 набора трансмиссионного передаточного вала

---Прессующ и собирать утиля

---прибор Заусенц-чистки

---Прибор определения размеров

---Выправлять прибор





Система охлаждения воды







Станция ХФ

1. Электропитание: 380В/220В, 50ХЗ

2. Работая сила: 300КВ





Основная вынуждающая система

1. Главный мотор: З4 серия, ДК 132КВ

2. Главный редуктор: ЗК750-10.35



Летание КНК увидело

1. Толщина вырезывания: 2.0мм 5.0мм

2. Длина вырезывания: 4 8м

3. Вырезывание О.Д: ø48 ø130мм

4. Скорость вырезывания: 6-8 отрезков/минута

5. Допуск вырезывания: ≤ 6мм

6. Сила мотора: 45 кв, ранг мотор АК 2
