Подробная информация о продукте:
Оплата и доставка Условия:
|
| Модель: | HG 20 | Продукция: | Круглая труба и квадратная труба |
|---|---|---|---|
| Особенность: | Высокая точность | Имя: | Сваренная мельница трубы |
| Другая труба: | квадратная труба и прямоугольная труба | Максимальный размер: | 10-20mm |
| Толщина: | 1.0-2.5mm | Длина: | 6-12m |
| Ролики: | Включите | ||
| Высокий свет: | Стан для сварки труб диаметром 20 мм,Стан для сварки круглых труб cs,Стан для сварки труб диаметром 20 мм |
||
Общее введение машины
Линия по производству высокочастотных сварных труб HG 20 предназначена для производства сварных круглых труб диаметром 10-20 мм и толщиной стенки 2,0-4,0 мм.Приняв конструкцию прокатки, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
|
(1)Материальные характеристики: |
|
|
Стандарт |
В соответствии со стандартом YB189-64 |
|
Материал |
Низкоуглеродистая сталь и низколегированная конструкционная сталь |
|
Механические свойства |
δs≤345 МПа δb≤610 МПа |
|
Ширина полосы |
30-80мм |
|
Толщина полосы: |
2,0-4,0 мм |
|
Внутренний диаметр катушек |
φ480～φ570мм |
|
Внешний диаметр катушек |
φ1000～φ1800мм |
|
Вес катушки |
≤2,5 т |
|
(2) Спецификация трубы |
|
|
Диаметр трубы |
Круглая труба: 10-20 мм Тот же размер Рек.трубка Толщина: 1,0-2,0 мм |
|
Длина |
6-12м |
|
Точность резки труб |
0-6мм |
|
Скорость формирования |
10-50 м/мин |
|
(3) покупатель должен самостоятельно поставлять |
|
|
Цех |
60x6 м, высота > 5 м (от крана до земли) |
|
Сила |
Около 1212 кВт, 380 В, 50 Гц, 3 фазы. |
|
Циркуляционная охлаждающая вода (вся система) |
Расход: 20 т/ч～30 т/ч Объем бассейна: 30 м3 |
|
Сжатый воздух (целая система) |
Расход: 5м3/мин Давление: 5-7 кг/см2 |
|
Другие |
Продавец предоставит список |

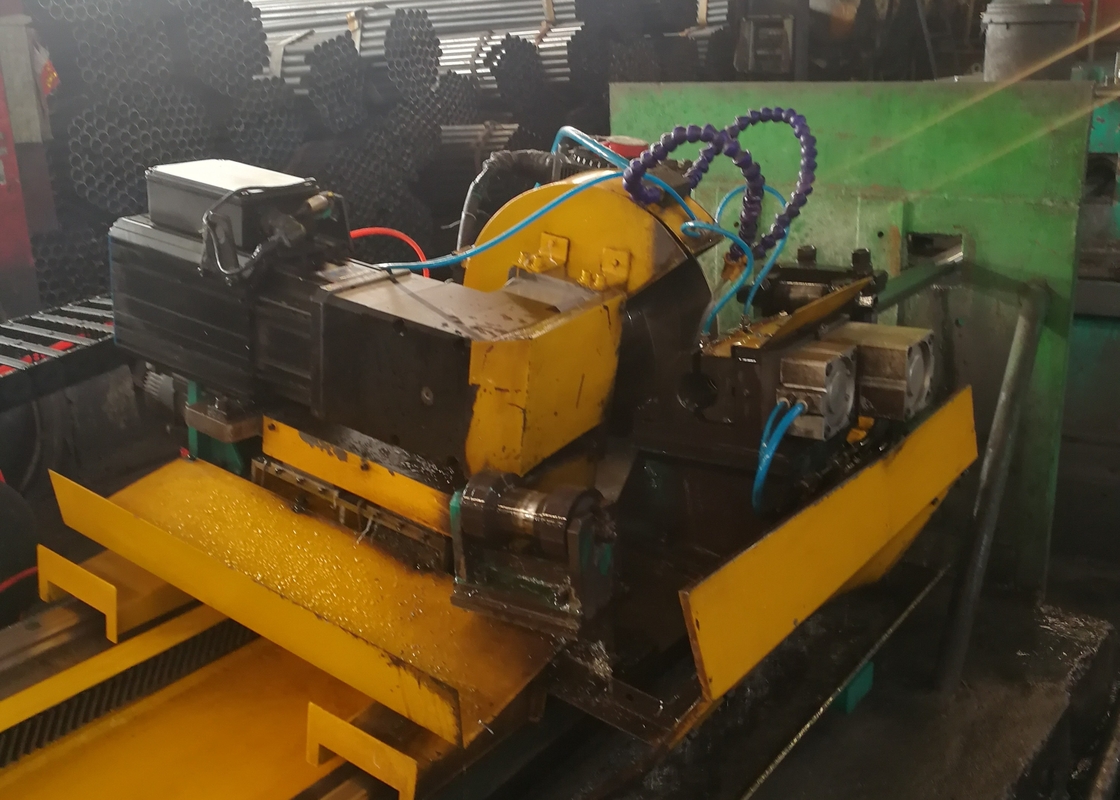

полосовая сталь в рулон → разматыватель → выпрямитель концов → спрямляющий станок → аппарат для сварки ножниц → блок хранения материала → формованная, сварка, охлаждение, точный диаметр трубы.размер → точный размер длины трубы, резка → проверка → упаковка
Оборудование, поступающее к покупателю, персонал технических служб на месте отладки, обслуживания, ввода оборудования в эксплуатацию, ввода в эксплуатацию, инструкции по эксплуатации и техническому обслуживанию, отвечает за техническую подготовку по эксплуатации оборудования и обслуживающий персонал покупателя.Используется пользователями при соблюдении правил при нормальной эксплуатации оборудования, начиная с 12 месяцев с даты прибытия оборудования, например, положительно влияет на качество использования, повреждение деталей приводит к тому, что оборудование не может нормально работать, завод даст ремонт или замена бесплатно.
Руководство по эксплуатации трубопрокатного завода (предоставляется за месяц до поставки)
Акт осмотра (предоставляется при доставке)
Заказ на погрузку (предоставляется во время доставки)
Чертеж компоновки (предоставляется за месяц до поставки)
Чертеж основания (предоставляется за месяц до поставки)
Принципиальная электрическая схема
Общий сборочный чертеж каждой единицы линии
Схема уязвимых частей
Детали упаковки
Этот тип машины должен иметь упаковку без покрытия и морскую доставку в контейнере.
Срок поставки
Отправлено через 45 дней после оплаты
