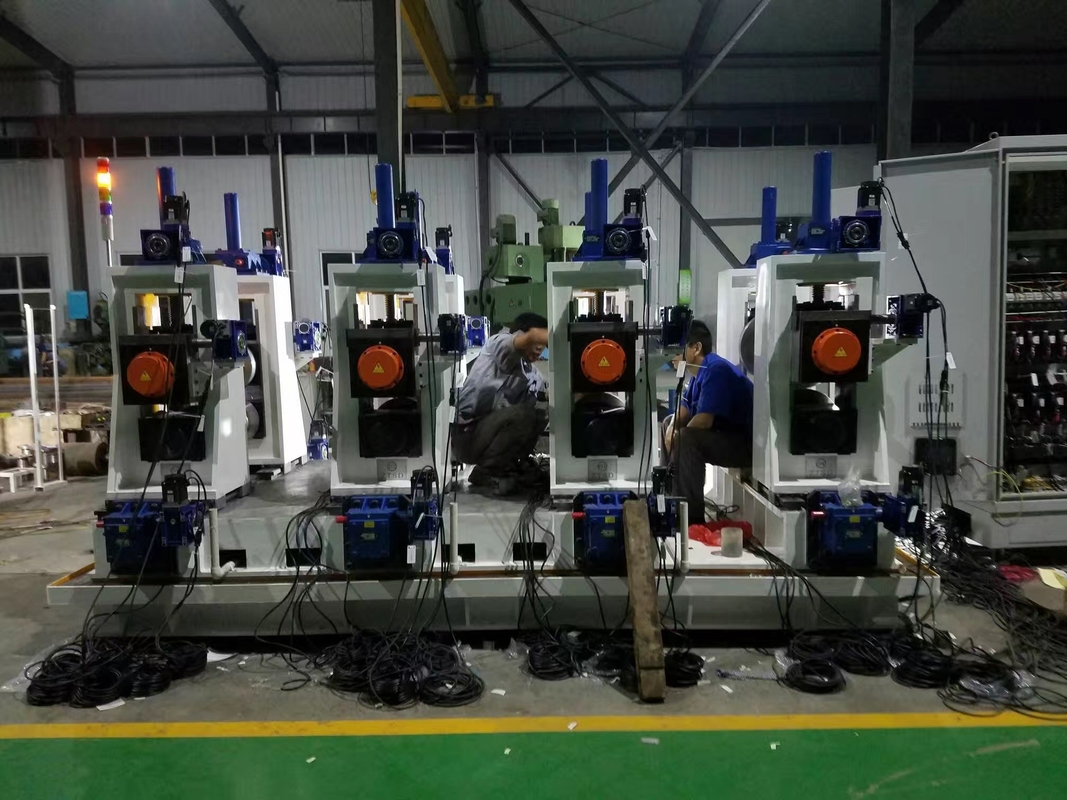

Гальванизированная стальная труба фрезерная машина 100 м / мин скорость фрезера квадратная трубная мельница

Гальванизированная стальная труба фрезерная машина 100 м / мин скорость фрезера квадратная трубная мельница

Процесс производства

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Спецификации:

Сырье:Низкоуглеродистая сталь и низколегированная сталь для конструкций,σb≤580Mpa σs≤380Mpa
Ширина стальной ленты:320-800 мм
Толщина стальной ленты:30,0-12,7 мм
Внутренний диаметр стальной ленты:φ480-580 мм
Внешний диаметр стальной ленты:φ800-1800 мм
Масса стальной катушки (макс.):12 т
Сырье от имени стальной категории:Q195-Q345,СПЗС
Стандарты качества сырья::В основном в стандартах GB, части с JIS,DIN
Толщина ((Max):50,0 мм,толщина 1,5 мм
Основные характеристики продукции
Квадратная труба 80×80 ≈ 200×200 ((любой размер в этом диапазоне)
прямоугольный 80×120-120×280 (любой размер в этом диапазоне),Прямоугольная трубка все принимают вертикальный тип формирования
Толщина стены:3.0-12.7 мм
Длина:4-12 м
Направление подачи единицы:левый или правый (лицом в сторону работы)
Высота подвижной линии:+900 мм
Скорость формирования:10-40 м/мин
Главный двигатель:Двигатель преобразования частоты 22KW × 2 Время стоянки

Описание оборудования

80x80 мм Полностью автоматическая высокоточная прямая к квадратной трубке с толщиной 4,0 мм
Это перваяполностью автоматическое производство трубМашина в КитаеДля удовлетворения потребностей международного рынка, согласно нашей компании LW серии блок в сочетании с FF формирующей технологии, разработан автоматическое квадратное и прямоугольное трубовое оборудование.Машина для изготовления труб может производить определенную спецификацию открытия холодной изгиба сталиС помощью сталелитейной машины режут стальные трубы, вырезают резку,без заноса, масштабировать с высокой точностью.

Основные характеристики оборудования трубопроводной машины

1. В очень короткий период времени, чтобы закончить настройку ролика
2. производить различные спецификации трубы, нужно только регулировать
3. сокращение числа работников, снижение затрат на рабочую силу
4. улучшить срок службы оборудования.
5Машина может быть починена сама.

Сварные трубные машины состоят из следующих частей:

1Формирующие части: состоят из семи рам горизонтальных подстав, четырех подстав пустых изогнутых подстав, четырех подстав вертикальных подстав и одного подстав питания.
2. Сварные детали: состоит из сварки пяти роликов экструдирующего ролика, двух рамок скребковой ручки и одного рама с полирующей ручкой
3. Остриевые части: состоит из четырех рамок из четырех роликовых стойки
4Электрическая часть управления: управляется многоточечным ПЛК
