Машина для резки линий с 25 полосками, машина для резки стальных листов под управлением ПЛК
Спецификации продукции
| Атрибут |
Стоимость |
| Материал |
HRC, CRC, оцинкованные листы стали |
| Напряжение |
220/380/415/420/440В |
| Гарантия |
1 год |
| Материал лезвия |
SKD11 |
| Толерантность ширины |
+/- 0,05 мм |
| Контроль |
ПЛК |
| Послепродажное обслуживание |
Инженеры, готовые обслуживать машины за границей |
| Макс, режущие полоски. |
25 полос |
| Масса катушки |
Максимально 15 тонн. |
| Цвет |
Синий |

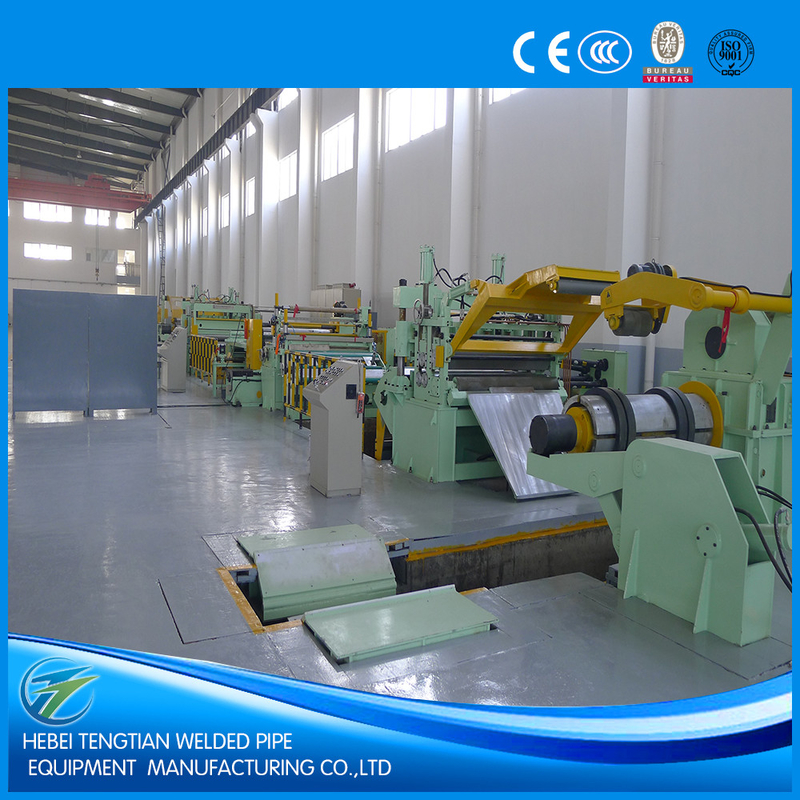

Высокоточная высокоскоростная ПЛК-управляемая машина для резки листов
Эта тонкая линия нарезки листов, также называемая металлической катушкой, является производственной линией, предназначенной для разложения главных катушек на более мелкие катушки определенной ширины.разворачивание с одной мандролью, колонтитульное питание и лопатка, двойной ролик зажимания питания, трех роликов выравнивания, конца резки, полосы выровняют, диск стрижки, обмотки лома, аккумулятор отверстий, предварительный сепаратор, напряжение,отталкивание, катушка автомобиля, гидравлическое управление и электрическое управление.
Ключевые особенности
- Производственные линии, разработанные на заказ, соответствующие требованиям заказчика
- Гибкая конфигурация с опциями разворачивания с одной или двумя матрицами
- Точное управление центральной линией, резанием аксессуаров и отталкиванием
- Меры по защите поверхности для катушек из нержавеющей стали, оцинкованной стали и цветной стали
- Разработка и производство передовых гидравлических систем
- Высококачественные компоненты от выбранных поставщиков
- Строгий контроль качества на протяжении всего производственного процесса
- Конкурентное ценообразование за счет эффективного управления производственными затратами
- Опция для привода двигателя переменного тока или постоянного тока (обычно двигатель постоянного тока с приводом Eurotherm 590 постоянного тока)
- Комплексные средства безопасности, включая аварийную остановку
Рабочий процесс
Загрузка катушки → Двухмозговое раскручивающее устройство → Загрузка на катушку, прессу и лопату → Двухмозговое загрузка на катушку, five-roller leveling → End-cutting → Hole Accumulator(1) → Strip-aligning → Disc shearing → Scrap reeling → Hole Accumulator(2) → Pre-separator/Tensioner/length-measuring roller → Recoiling/Coils press & separator → Coils-discharging → Hydraulic control → Electric control
Технические параметры
Материал:Углеродистая сталь, нержавеющая сталь, оцинкованная плита, цветная сталь
Толщина ленты:0.3-3 мм
Максимальная ширина полосы:1300 мм
Размеры катушек:Внутренний диаметр ≥ Φ508 мм, внешний диаметр Φ1800 мм
Максимальная масса катушки:15000 кг
Двигатель резки:Мотор постоянного тока 75 кВт
Осколка резки:Ф205 х 1400 мм
Ножи с дисками:ID205mm x OD310mm x 10mm, 6CrW2Si ((H13, SKD-11)
Разделяющий диск:ID75 x OD180mm x 6mm, 65Mn
Блок рекойлера:Ф508 х 1400 мм
Мотор рекойлера:Мотор постоянного тока 110 кВт
Электрическое управление:Управляющий кабинет Eurotherm 590 DC плюс панели управления
Скорость резки:Максимальная скорость 100 м/мин, регулируемая
Спецификации модели
| Модель |
Толщина |
Ширина |
Масса катушки |
Ширина оконченной щели |
Максимальная скорость резки |
| JY-1 x 600 |
0.2-1 мм |
100-600 мм |
Максимум 8T |
Минимум 20 мм. |
120 м/мин |
| JY-2 x 1300 |
0.3-2 мм |
300-1300 мм |
Максимум 15T |
Минимум 25 мм. |
150 м/мин |
| JY-3 x 1600 |
0.3-3 мм |
500-1600 мм |
Максимум 20T |
Минимум 25 мм |
120 м/мин |
| JY-4 x 1600 |
0.4-4 мм |
500-1600 мм |
Максимально 30T |
Минимум 30 мм |
120 м/мин |
Примечание: Данные в таблице предназначены только для справки.Каждая производственная линия разработана на заказ в соответствии с конкретными требованиями заказчика.
Наши высокоточные машины для резки стали с ПЛК-контролем настраиваются на конкретные потребности каждого клиента.Предоставьте нам ваши параметры, и мы разработаем подходящее решение оборудования машин для ваших потребностей.
