Станок для продольной резки стальной полосы
Высокопроизводительное решение для резки металлических листов
Материал:
Углеродистая сталь, нержавеющая сталь
Наружный диаметр рулона:
<2000 мм
Толщина стали:
0,5-4,0 мм
Скорость производства:
Макс. 120 м/мин
Ширина готовой продукции:
>60 мм
Обзор продукции
Модель: SJ1600*4
Применение: В основном используется для обработки полосы/ленты из нержавеющей стали/меди
Сертификация: ISO9001:2015
Рабочая ширина: 400-1250 мм
Толщина: 0,3-3,0 мм
Количество резов: 3-20
Номинальная мощность: 250 кВт
Профиль станка
Наша линия продольной резки состоит из разматывателя, податчика, резака и намотчика. Она точно разрезает широкие рулоны на полосы заданной ширины по длине, которые могут быть использованы для фрезерования, сварки труб, холодной гибки и штамповки в качестве заготовки. Станок может обрабатывать различные металлические рулоны путем замены различных лезвий.
Производственный процесс
- Загрузка рулонной тележки → Разматыватель → Устройство правки
- Прижимной валок и правильное устройство и гидравлические ножницы → Петлевая яма
- Боковой направляющий → Резак → Переходная платформа и намотчик отходов
- Петлевая яма → Станция натяжения → Намотчик → Разгрузка рулонной тележки
Основные характеристики
Применение
В основном используется для продольной резки полосы/ленты из нержавеющей стали, полосы из углеродистой стали, меди и аналогичных материалов.
Функциональность
Выполняет операции разматывания, резки и намотки. Необходима для сталерезной и трубопрокатной промышленности, особенно для производства рулонов определенной ширины для продольных или спиральных сварных трубопроводов.
Технологический процесс
Подача → Разматывание → Зажим и выравнивание → Ротационные ножницы → Намотка отходов → Петля → Натяжение → Намотка → Разгрузка

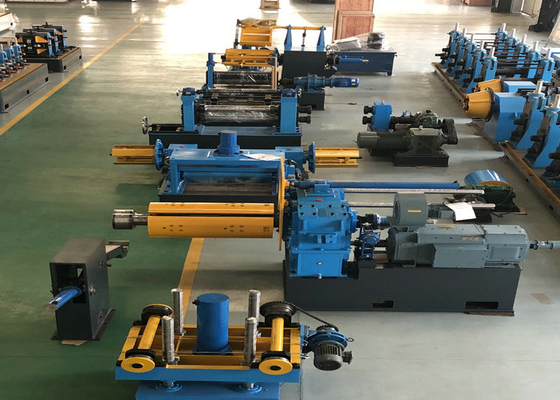

Структура станка
- Тележка для разматывателя

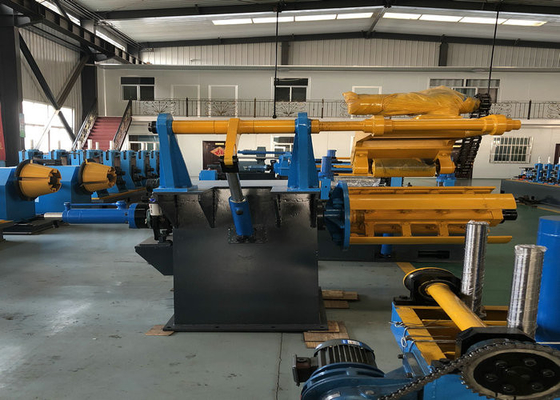

- Односторонний/двусторонний разматыватель (со стойкой с опорным рычагом)

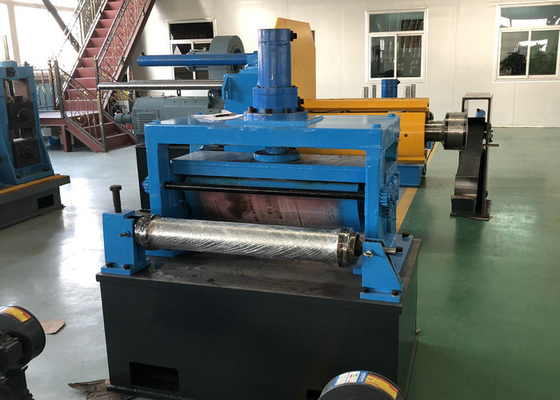

- Стенд для выравнивания/выравнивания + резки
- Петлевой мост
- Стойка бокового направляющего
- Одно/двухсторонний стенд для режущего ножа
- Петлевой мост и намотчик отходов
- Стойка натяжной подушки

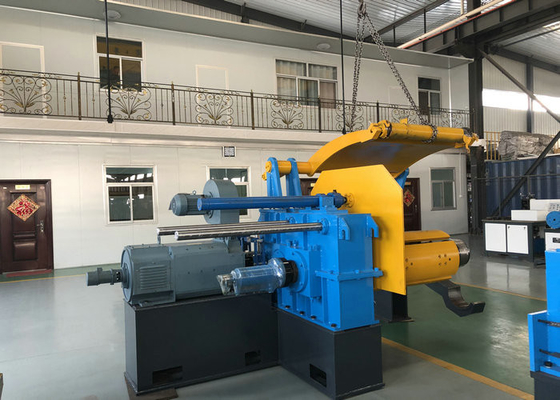

- Намотчик

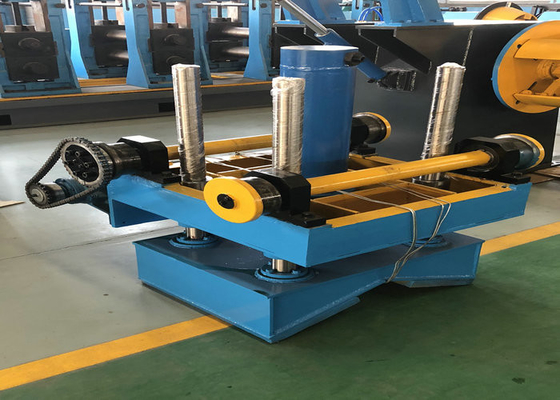

- Рулонная тележка для намотчика
- Система электрического управления
Технические характеристики
| Параметр |
Значение |
| Материал |
Углеродистая сталь, нержавеющая сталь, оцинкованная сталь |
| Толщина материала |
0,5-4,0 мм |
| Ширина материала |
900-1600 мм |
| Внутренний диаметр рулона |
Ø508/610 мм |
| Наружный диаметр рулона |
<2000 мм |
| Вес рулона |
Макс. 30 тонн |
Доступные модели
| Модель |
Толщина стали |
Ширина стали |
Вес рулона |
| 3×1600 мм |
0,5-3,0 мм |
900-1600 мм |
30 тонн |
| 4×1600 мм |
0,5-4,0 мм |
900-1600 мм |
30 тонн |
| 6×1600 мм |
1-6 мм |
900-1600 мм |
30 тонн |
| 8×2000 мм |
2-8 мм |
900-2000 мм |
35 тонн |
| 10×2200 мм |
3-10 мм |
900-2200 мм |
35 тонн |
| 12×2200 мм |
3-12 мм |
900-2200 мм |
35 тонн |
| 16×2500 мм |
4-16 мм |
900-2500 мм |
35 тонн |
| 20×2500 мм |
6-20 мм |
900-2500 мм |
35 тонн |
Примечание: Диапазон продукции и толщина регулируются. Наша инженерная команда может спроектировать станки в соответствии с вашими конкретными требованиями.
Наши услуги
Установка на месте и обучение операторов нашими инженерами
Гарантия качества на один год с пожизненным ремонтом
Комплексная предпродажная и послепродажная поддержка
Дополнительная долгосрочная инженерная поддержка (от нескольких месяцев до 1 года)
Полный проектный дизайн для производства труб из нержавеющей стали/углеродистой стали
Ответственность за организацию погрузки и отгрузки
