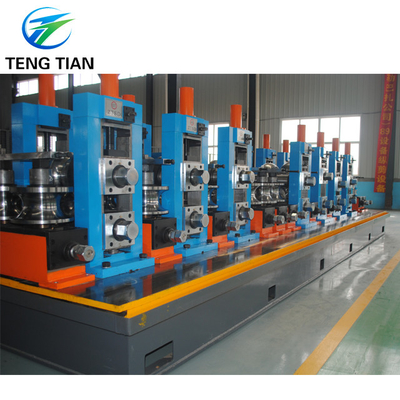

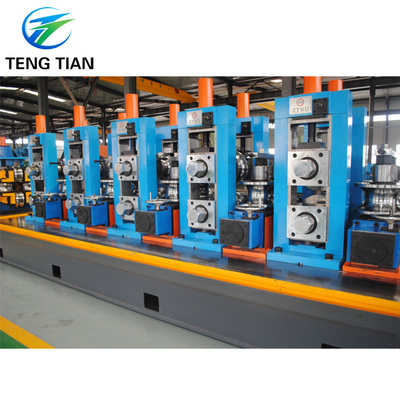

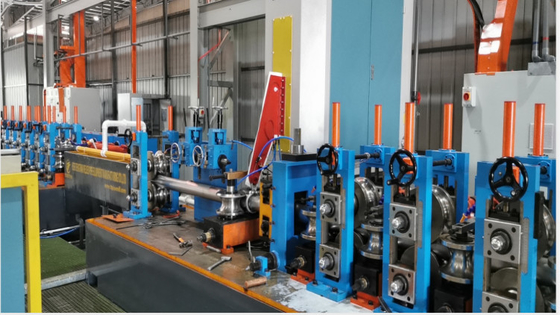

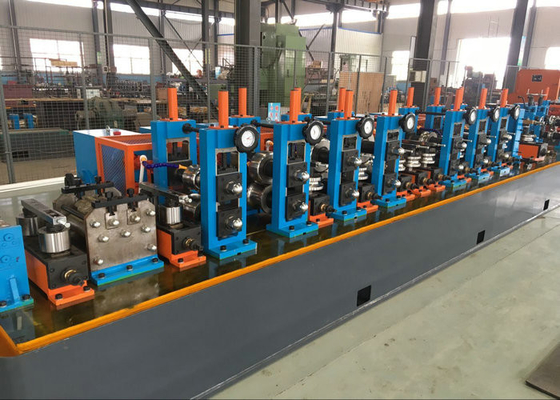

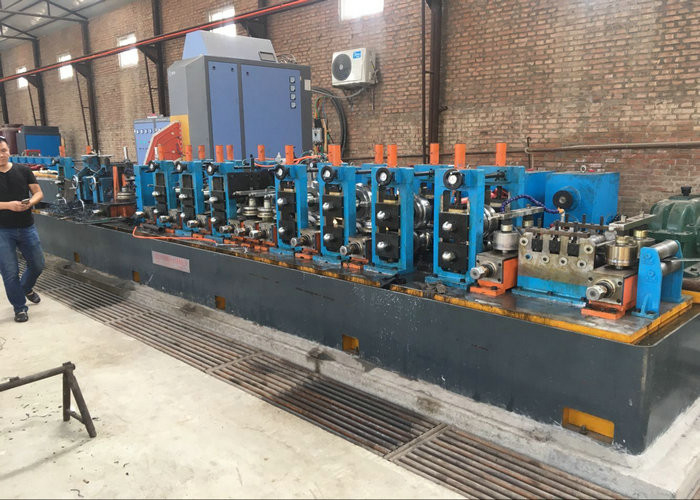

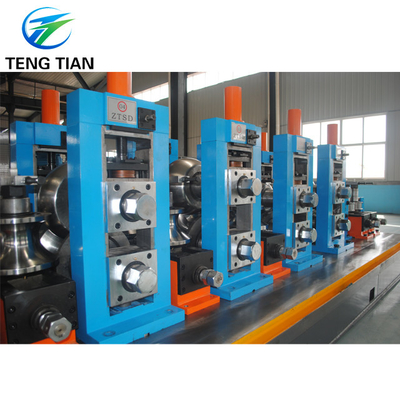

Трубосварочный стан для электросварных (ERW) стальных труб диаметром 25-76 мм

Name: Трубосварочный стан для электросварных (ERW) стальных труб диаметром 25-76 мм
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Хэбэй
Фирменное наименование:	Tengtian
Сертификация:	CE,ISO9001,BV
Номер модели:	HG50

Подробная информация

Место происхождения:

Хэбэй

Фирменное наименование:

Tengtian

Сертификация:

CE,ISO9001,BV

Номер модели:

HG50

Наименование продукта:

Точная трубная мельница BH сварная ERW Точная трубная мельница для производства железных труб, эколо

Материал:

HRC, CRC, оцинкованная сталь

Dipe Diamete:

25-76 мм

Сварка типа:

Высокочастотная сварка

Форма трубы:

Круглый, квадратный, прямоугольный

Тип регулировки:

Турбинным червем

Ключевые слова:

Точная трубка мельница

Выделить:

High Light

Выделить:

машина стана пробки ss

промышленные мельницы трубки

Информация о торговле

Количество мин заказа:

1 комплект

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

70 дней работы/год

Условия оплаты:

L/C, T/T, Western Union

Поставка способности:

35 комплектов

Описание продукта

Прецизионный трубный стан BH для сварных труб ERW для производства железных труб

Спецификации продукта

Атрибут	Значение
Материал	HRC, CRC, оцинкованная сталь
Диаметр трубы	25-76 мм
Тип сварки	Сварка высокой частотой
Форма трубы	Круглая, квадратная, прямоугольная
Тип регулировки	Червячным механизмом турбины

Высокоскоростное оборудование для производства труб из углеродистой стали

Полностью автоматический высокоточный трубный стан ERW для производства круглых труб Φ114 мм - Φ273 мм с толщиной 4,0 мм - 10 мм из холоднокатаной и горячекатаной рулонной полосы.

Основные характеристики

Прыжки между роликами уровня: 0,01
Зазор между рамой и направляющей: ≤0,02 мм
Вертикальный угол рамы: ≤0,05
Параллельный угол каждой рамы: ≤0,1 мм
Погрешность диаметра и округлости стальной трубы: ≤0,08 мм

Производственный процесс

Материал (стальная рулонная полоса) → Разматыватель → Ножницы и сварочный аппарат → Горизонтальный (или клеточный) накопитель → Формовочный стан → Сварочный аппарат HF Solid → Калибровочный стан → Грубое выпрямление (Turkey Head) → Отрезной станок → Приемный стол

Технические параметры

Параметр	Значение
Стойки формовочного стана	7
Стойки калибровочного стана	5
Материал вала	40Cr
Диаметр круглой трубы	19-76 мм
Толщина круглой трубы	1,5-3,0 мм
Размер квадратной трубы	15×15-60×60 мм
Толщина квадратной трубы	1,5-2,0 мм

Мы можем спроектировать станок в соответствии с требованиями заказчика.

Спецификации модели трубного стана ERW

Модель	Диапазон диаметров	Толщина трубы	Линейная скорость (м/мин)
HG20	8-25,4 мм	0,3-1,2 мм	120
HG32	10-32 мм	1,4-1,5 мм	120
HG50	16-76 мм	0,7-2,5 мм	30-120
HG76	25-76 мм	1-4 мм	30-100
HG89	32-89 мм	1-4,5 мм	30-80
HG114	45-114 мм	1,5-5,0 мм	30-60
HG165	60-165 мм	3-7 мм	30-50
HG219	114-219 мм	4-8 мм	20-40
HG273	114-273 мм	4-10 мм	15-30
HG325	165-325 мм	4-10 мм	10-30
HG426	165-426 мм	4-12,7 мм	8-25
HG508	219-508 мм	4-16 мм	8-20

Стандартная конфигурация станка

Разматыватель (гидравлическое расширение)
Ножницы и стыковой сварочный аппарат
Горизонтальный накопитель
Формовочный, сварочный и калибровочный стан:
- Устройство подачи и выравнивания
- Формовочная машина
- Направляющее, экструзионное, сварочное и зачистное устройство
- Один комплект бака для охлаждающей воды
- Калибровочный стан
- Основная приводная система
Компьютерная отрезная пила (дисковая пила)
Приемный стол
Твердотельный ВЧ электрический
Гидравлическая система
Электрическая система
Пневматическая система
