Квадратная машина мельницы трубки размера 70x70-200x200mm Erw на толщина 4.0-12mm

• : Главное введение оборудования

• нагружая автомобиль





Нагружая автомобиль использован для для того чтобы сделать стальной катушкой из нагружая положения к uncoiler.at такой же цилиндр масла просторной квартиры времени, так, что отверстие стальной катушки внутреннее будет точно набором на конусе uncoiler, после напряжения uncoiler, нажим назад к исходному положению.







• Один конус гидравлическое Uncoiler



технические параметры

катушки диаметр вне: Φ1200-Φ2000mm

ширина катушки: 270-800mm

вес катушки максимальный: 16Ton

Низкопробное diatance движения: 200mm

Расширение одиночного шпинделя гидравлические и тип вьюрок сужением, ролик тип сползая блока, с поддержкой, двойной тарельчатый тормоз, 2 тормоза,

Диаметр барабанчика: Φ508 mm - Φ760 mm, машина uncoiler имеет горизонтальную функцию управления, может отрегулировать направление общей ширины.

Привод шпинделя силой мотора AC: 3kw

С прибором муфты, гидравлическая муфта

скорость руководства uncoiler: 5.3m/min

Цилиндр выдвижения и отступления головы расширения: 1 набор, давление системы: 12Mpa

Цилиндр расширения: 1 набор, давление системы: 12Mpa





• прямая главная машина





Оборудование использовано для прокладки руководства стальной в разровнитель ровно. Рука давления, состав лопаткоулавливателя главный.

(1) оборудование использовано для прокладки руководства стальной в разровнитель ровно.

(2) рука давления, состав лопаткоулавливателя главный. Тип портала, вверх и вниз раскручивает

(3) держите вниз цилиндр масла руки: Φ160, держат вниз цилиндр проводника руки: Φ90

(4) держите вниз мотор руки: 2.2kw, 380V, 60Hz



• рихтовальный станок щипка





машина 1.This использована для выравнивать стальные голову прокладки и end.make оно легкое для ножниц и сварщика.

машина 2.This использована для выравнивать стальную голову прокладки и конец, делает его легкий для ножниц и сварщика.

мотор 3.Leveling: 22KW

диаметр крена 4.Pinch: Φ210x900mm, материал крена: 40Cr, Y-HGI-E125/90X150-LF3-HL1

диаметр крена 5.Leveling: Φ160x900mm, материал крена: 40Cr, Y-HGI-E160/100X150-LF3-HL1

ширина 6.Leveling: 270-800mm

толщина 7.Pinch/Leveling: 4-12mm

скорость 8.Pinch/leveling: 0-11M/Min



• автоматические ножницы и сварщик:





Польза для ножниц и сваривать стальные голову и ens stip, обеспечивает мельнице трубки непрерывный продукт.

стальная толщина прокладки: 4.0-12mm

стальная ширина прокладки: 270-800mm

стальная прочность прокладки: σb≤520Mpa; σs≤350Mpa

резать тип: гидравлический

тип обжатия: гидравлический

сваривая тип: мотором

гидравлическое давление работы: 10Mpa





• горизонтальный аккумулятор





Эта машина между сварщиком ножниц и хозяин (формируя определяя размер мельницу), использует для после крена стали прокладки использован вверх, перед следующей прокладкой крена с тех пор подготовленной от времени раскручивать, резать и сварки встык обеспечить что непрерывное производство хозяина (формируя определяя размер мельницу) и сохранить достаточную прокладку стальную.



Этот блок основной включает в press& носит материальный прибор, аккумулятор для того чтобы собрать, носит с материального блока, электрического блока управления.

пресса & снести материальный прибор: Он основной включает рамку, электрический двигатель, блок тормоза, объезжая цапфу силы передачи направления для уменьшения скорости, для того чтобы отжать & снести крен, пневматическую систему давления ведущего валика, проверенного блока скорости; он может поставить сталь прокладки к аккумулятору и средние времена он перенесет для того чтобы снести данные по скорости к электрической системе управления, когда мы потребуем стопу снесем материал к этому блоку, он остановит крен к электрическому двигателю и press& носит материальный крен перерывом, и также смогло отрегулировать скорость для того чтобы снести электрический двигатель и блок носит материальную скорость.

Рамка аккумулятора собрать: включите электрический двигатель, рамку, крен близкого окружения, вне крен круга и крен давления. Его можно использовать к хранению прокладка стальной материал от press& носит блок и смогло быть притяжкой от центра отправляет- материальный крен.

Отправьте- материальный прибор: включите рамку, крены направления проводника, крен проводника вне высокого или более низкого места. Оно может снести сталь прокладки для того чтобы сформировать систему и отправить унесите материальные данные по скорости к электрическому механизму управления.





• формируя и определяя размер мельница:

рихтовальный станок 7,1

Функция: выравнивать стальную пластину перед формировать.

Структура: 5 крен выравнивая, пассивный выравнивать, шестерня червя пользы подъема.

2: Φ210*900mm, 42GrMo; 160*110,14Mpa,

щипок и питаться 2 кренов, выравнивая диаметр крена: Φ210*900mm, материал: 42GrMo,

нижняя починка крена, регулирует расстояние гидравлическим цилиндром, цилиндром масла прессы: 160*110,

давление системы: 14Mpa, с двойным вертикальным прибором крена перед и после рихтовальным станком.



7,2 формировать машину

Прокладка сформирована роликом формируя для достижения идеальной формы, которая составлена твердого загиба формируя зону, пустую гнуть формируя область, направляя сваривая область и заканчивая и определяя размер зону. Отливая в форму метод: сразу квадрат

7.2.1 выравнивая параметра стойки



Структура стойки: Ролики стойки 4-крена отрегулированы отдельно



Стойка материальная: Заварка ZG310-570 или Q345B

всеобщие параметры стойки



Стойка материальная: Заварка ZG310-570 или Q345B

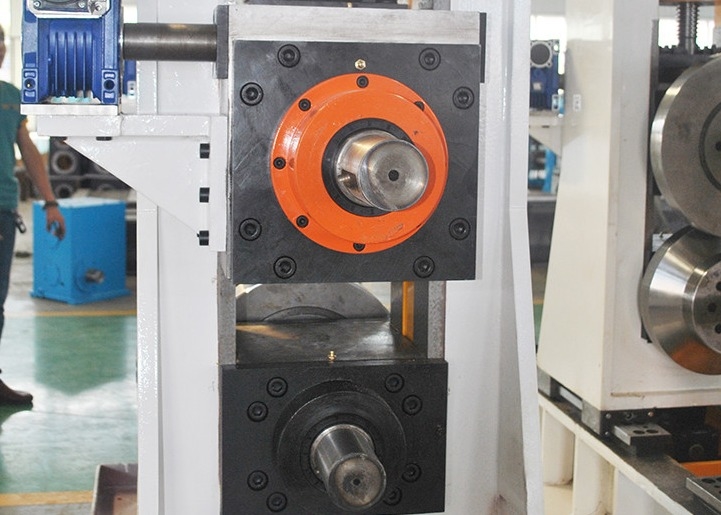

7.2.3 пустая изогнутая стойка



Стойка материальная: Заварка ZG310-570 или Q345B



Горизонтальный диаметр крена: Φ200mm, нося диаметр отверстия: Φ180mm, материал: 42CrMo, закаляя обработку HB220-290-55. поверхностная твердея обработка HRC45-55, габаритная точность Φ 200 f6 (0.05-0.08) шероховатость поверхности 1,6

Диаметр верхнего крена: Φ100mm



Отсутствие верхнего вала, с 2 наборами ролика поддержки бортового, поддерживая ролик под бортовым роликом, высота поддерживая ролика регулируемая.



Диаметр вала крена поддержки: Φ110mm

7.2.4

Вертикальный диаметр крена: Φ110mm



Открытый и близкий мотор: 5.5kw



Стойка ролика выжимкы структура 5-ролика, нижний ролик цилиндрический ролик, и высота места ролика после ремонтировать ролик отрегулирована путем добавление валика. 2 бортовых ролика стойки, носить установленный внутри крена, двойной тип место поддержки крена, отверстия роликов стойки на обеих сторонах отрегулированы 2 моторами соответственно. Верхний ролик оборудован с 2 наборами. Верхний ролик поднят и понижен отдельно и отрегулирован отдельно. Электрическая регулировка принята. Ролик штранг-прессования принимает закрытую структуру, и положение различных спецификаций можно отрегулировать. Бортовой наклон ввозимых товаров крена 1 градус, бортовой крен в предпосылке встречи прочности как можно небольшой.



Стойка двойной нож, использует друг или в то же время, не остановите для замены резца



Наружный утиль: двойной более плоский тип, с прибором замотки заусенца; Более плоский подниматься используя гидравлический цилиндр, может быстро подняться и вверх и вниз настраивать; Внешний нож заусенца можно отрегулировать горизонтально к деятельности; Более низкий прибор поддерживая ролика обеспечен.



Действие сварки поверхностное сплющивая, тип 2 роликов, пассивный, высота более низкого ролика до добавление регулировки пусковой площадки, изменяет технические характеристики изделия без изменения ролика.



Функция: Охладите стальную трубку к комнатной температуре для более дальнеишей завальцовки и выправлять в формируя раздел. Добавьте водоустойчивую крышку.



Продукт финиша к свойственной форме и выправить.



Формируя блок составлен 4 расположенных ступенями осей, и с верхним и более низким валом быть активен. 2 мотора dc 160KW соответственно управляются редуктором, коробкой передач и всеобщим валом, и ролики расположены ступенями





Отрежьте идущую стальную трубку в следующую таблицу runout.



Когда непрерывный работая прокатный стан поставляет стальная труба к летанию увидела, автомобиль пилы отслеживает и синхронизирует со скоростью трубы, струбцинами переставной колодки, и 2 увидели резать системы установленные на роторную таблицу с вращением лезвия пилы, которое делает радиальное питание под приводом мотора сервопривода ac питания. В это время, роторная таблица также вращает, и система вырезывания пилы делает составное движение между роторной таблицей и своим собственным питанием, и отрезки стальная труба вдоль следа формы раздела отрезанной части. После этого системы ослабляют назад в место и ожидание для следующего цикла работы. Режа тип приполюсных координат пользы питания.



Система тела, пиля машина, вынуждающая система, роторная система диска, система подачи, джиг, прибор ролика, прибор измерения скорости, гидравлическая система, система управления

основные параметры:

квадратный размер трубы: 70x70--200x200mm

стальная толщина прокладки: 4~12.7mm



Стальной материал прокладки: стальная углерода, Пре-гальванизированная горячекатаная прокладка, холоднокатанная лента



Отрежьте длину: 4-12m



Отрезанная точность: ≤2mm



Резать тип: двойное лезвие пилы, поворачивает филируя отрезок



Отслеживать скорость: такие же как трубка mil l (20-40m/min)



Функция оборудования: автоматический, ручной, она имеет функцию резать короткую длину

Короткая длина более большая чем 6m.



Тип контроля: положение сервопривода AC siemens



Питаясь направление: согласно клиенту требуйте



Резать мотор: сервопривод AC14kw



Питаясь мотор: набор мотора сервопривода AC3.5kw одного,

Двигатель: DC45KW



Тип струбцины: гидравлический



Кровать пилы, пиля машина, роторная система диска и система резать с обжигая обработкой.



Количество 4 контрольной линии, shangyin Тайваня бренд или Нанкин





электрические параметры:

касания экранирует	HMI	1	Сименс
регулятор   движения	PLC	1	Сименс
Подшипники			NSK/SKF
Основные электрические детали			Сименс
водяная задвижка
масляный насос
цилиндр масла





9)Автоматическая пакуя машина



НЕТ.	ИМЯ	КАЧЕСТВО	ПРИМЕЧАНИЕ
1	Платформа собрания дефекта	2M	Ролик установил плюс пневматическая ракета -носитель нажимая материал
2	Законченное движение продукта	НАБОР 4	Мотор сервопривода K67 4.4KW снижения скорости модельный (KONE) (Япония Yaskawa)
3	Платформа хранения слоя	НАБОР 8	Ролик установил, погашенный и закаленный
4	Толкатель слоя	4SET	пневматический
5	Механизм доставки слоя	НАБОР 4	Мотор сервопривода K77 4.4KW редуктора модельный (KONE) (Япония Yaskawa)
6	Palletizing тело	1НАБОР	2 мотора сервопривода WPS155 4.4KW 2SET (Yaskawa)
7	Транспортировать ролик	1НАБОР	Преобразование частоты DXY22 4KW 112M-4 Сименс Bader
8	Машина упаковки	НАБОР 4	С функцией управления воды
9	Цепь передачи	4SET	С системой внимания
10	Гидравлическая станция	2SET
11	Электрический шкаф контроля	1НАБОР
12	Ролик после пилить	40M

Описание функции:

• Считать, palletizing: После числа стальных труб достигает определенный номер, весь слой стальных труб отправит в материальную рамку механизмом высасывателя слоя, согласно установленному типу пакета, после того как штабелировать завершен, весь пакет стальных труб транспортирует к пакуя шкафу.
• Связывать: Таблица ролика переноса пакета начата, и весь пакет стальных труб двинут из palletizing станции и перенесен к связывая станции; автоматическая упаковка и ручная заварка выполнены, и вода проконтролирована в то же время.
• Траверза: Бортовые ролики раскрыты, и связанные стальные трубы извлекутся. Достигните положение измерения веса.
• цикл: После всего пакета стальных труб извлеките, поднимаясь платформа возвращает в получая положение и ожидания для штабелировать следующего пакета стальных труб. Штабелируя связь между каждый пакет стальных труб осуществляет безшовную стыковку для обеспечения непрерывности работы.

Электрический контроль принимает управление программы PLC, экран касания (PLC принимает немецкое Сименс), осуществляет человекомашинный диалог, может свободно переключить между ручным и автоматическим, и электрические детали используют бренд Delixi. В программе, вам только нужны к входному сигналу число стальных труб в слой, число слоев каждой пачки стальных труб и необходимые параметры. После регулировки, baler автоматически штабелирует необходимый полный пакет стальных труб.







10)материал Cr18-20 ролика Cr18-20







   11) Сварщик 1000KW 1000kw твердый
