Низкая труба электрической сварки процесса машины трубы легированной стали 1.5mm Erw

I. Введение

Линия мельницы трубы HG219high-frequency, главное использование для обработки трубы электрической сварки, диаметр трубы Φ88.9-Φ219.1mm и толщина трубы 1.5-6.35mm из трубы электрической сварки, и это также труба формы корреспонденции процесса различная. Эта линия мельницы трубы достиганная автоматическая обработка основная для сохранения на много работниках, и ей имитирует дизайн к линии мельницы трубы Японии что изготовление Чанчуни/Китая импортированное от Японии. Отношения к точному сделанному для этой линии мельницы трубы, не только самое лучшее качество к 168 типу высокочастотная линия мельницы трубы, но также диаграмма.



II. Основные обрабатывая термины

(1) сталь прокладки

Оно должно быть требовать остается неизменным стандартом YB189-64.

(2) низкоуглеродистых стальных, низких легированной стали; δb≤520Mpa; δs≤340Mpa

(3) катушка отключения

Внутренний диаметр Φ500-Φ600mm

Диаметр Φ1000-Φ2000mm выхода

Вес ≤12000Kg катушки

(4) машинное оборудование & электроника: о 1000KW.

Высокочастотный сварщик: 500KW

возможность воздуха давления (5): ³ /m 6m, 0.4-0.6Mpa

мастерская и электричество (6):

Оно должно быть высокий чем 6M к мастерской собирать высокочастотную линию т.е. расстояние от земли к машине переноса неба, пядь мельницы трубы мастерской 18 m, длина 120 m, collocate Неб-передача-машина наборов кудели включая 15 тонну и 10ton.



III. работая процесс:

сталь прокладки к блоку straightener→flattener→shear welder→storage →end coil→uncoiler материальному →formed, сваривающ, охлаждающ, точный Dia трубы. размер длины трубы →accurate размера, →package cutting→inspection.



Возможность IV.Processing оборудования:

Круг: Φ88.9-219.1mm;

Квадрат: 70*70-170*170mm

Rectanguler: 100*50-200*150mm



Толщина: 1.5-6.35mm



Максимальн Продукция Скорость: Max.55m/минута







V. Основные параметры линии блока мельницы трубы:





Автомобиль катушки



Автомобиль катушки основной включая гидравлический цилиндр, электрический двигатель, уменьшает блок рамки реки скорости, рамку uping уровня блока машины катушки moveing, uping свертываясь спиралью движение машины электрическим уменьшает мотор скорости или уменьшить блок шестерни, uping блок машины катушки вверх гидравлическим цилиндром, гидравлическое давление масла Mpa 7, и механическое гидравлического цилиндра 400 mm, и двигать гидравлического цилиндра должен быть проконтролирован ключом маршрута электричества.







Uncoiler

Uncoiler структуры одиночного дорна. Оно содержит 2 основных части: основной корпус и неподвижное основание. Основной корпус оборудован с пневматической системой для того чтобы удовлетворять потребности расширять, заключать контракт и тормозить дорнов.

OD катушки	Φ1000-2000mm
ID катушки	Φ500-600mm
Ширина прокладки	270-700mm
Толщина прокладки	1.5-6.35mm
Вес прокладки	Max12T
Тип расширения	гидравлический расширьте
Перерыв	Пневматический управлять









Блок раскручивателя:



Этот блок основные используемый для того чтобы привести новую катушку стальное главное питание в блок flattener после блока uncoiler приносит катушку в место службы.



Сила электрического двигателя: 3KW

Обработка давления: 7Mpa

Уменьшите скорость: BW17-2





Блок Flattener



Этот блок основные используемый для того чтобы сплющить голову и след прокладки стальной и подготовить для заварки вырезывания и ножниц следующего шага обеспечить сталь прокладки сопротивлялся плоской и прямому в заварке ножниц.

Уровень Flattener и возможность отжимать:

Стиль регулирует скорость: Никакая ранг не регулирует скорость

Стиль структуры: Отжимающ & снести, блок flattener 5 кренов

Вверх по & вниз стиль: Гидравлическая система

Ширина flattener: 270-700mm

Толщина Flattener: 1.5-6.35mm

Давление деятельности гидравлического цилиндра: 7Mpa

Сила электрического двигателя: 15KW









 Ножницы & сварщик батта





Сварщик ножниц важный блок к линии оборудованию мельницы трубы, и основные используемый для того чтобы отрезать голову или пробу не-нормальной прокладки стальную, и после этого соединяющ пробу последней прокладки стальную со следующей головой прокладки обеспечить обработку продолжайтесь.

Сила: Гидравлическая сила

Резать толщину: 1.5-6.35mm

Ширина: 270-700mm

Гидравлическое давление масла работы: 7Mpa

Давление деятельности гидравлического цилиндра для резать: 14Mpa







По горизонтали спиральный аккумулятор 6M





Этот блок основной включает в press& носит материальный прибор, аккумулятор для того чтобы собрать, носит с материального блока, электрического блока управления.

• Пресса & снести материальный прибор:

Оно основной включает рамку, электрический двигатель, блок тормоза, объезжая цапфу силы передачи направления для уменьшения скорости, для того чтобы отжать & снести крен, пневматическую систему давления ведущего валика, проверенного блока скорости; он может поставить сталь прокладки к аккумулятору и средние времена он перенесет для того чтобы снести данные по скорости к электрической системе управления, когда мы потребуем стопу снесем материал к этому блоку, он остановит крен к электрическому двигателю и press& носит материальный крен перерывом, и также смогло отрегулировать скорость для того чтобы снести электрический двигатель и блок носит материальную скорость.

1. Рамка аккумулятора собрать:

Включите электрический двигатель, рамку, крен близкого окружения, вне крен круга и крен давления. Его можно использовать к хранению прокладка стальной материал от press& носит блок и смогло быть притяжкой от центра отправляет- материальный крен.

1. Отправьте- материальный прибор:

Включите рамку, крены направления проводника, крен проводника вне высокого или более низкого места. Оно может снести сталь прокладки для того чтобы сформировать систему и отправить унесите материальные данные по скорости к электрическому механизму управления.

(4) технических параметра:

Стальная толщина катушки: 1.5-6.35mm

Ширина: 270-700mm

Наружный диаметр: 8000mm

Снесите скорость материала идя: Vmax=100m/min

Сразу сила электрического двигателя прессы & снести: мотор 45KW

электрический двигатель рамки аккумулятора: мотор 75KW

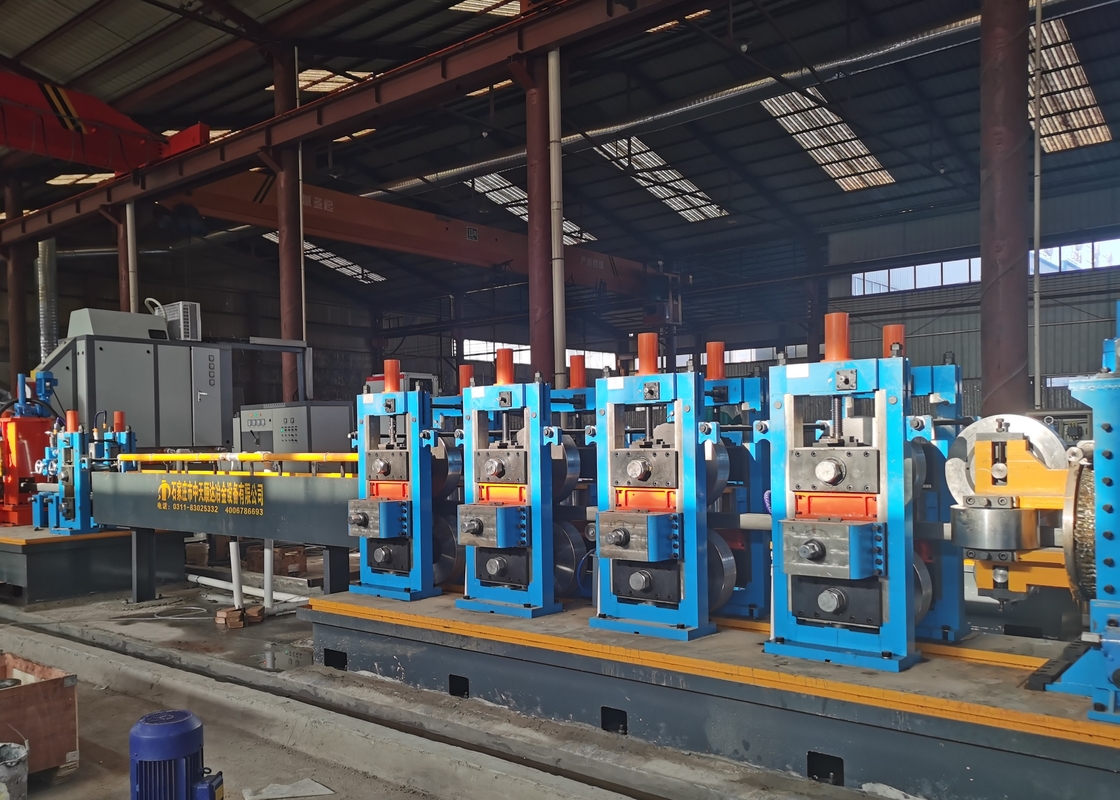

Формировать & определение размера





Формируя & определяя размер блок жизненно важное оборудование к линии мельницы трубы. Этот блок остаться неизменным теорией рамки крена. Она смогла продолжать процесс некоторая трубка спецификации стальная заваркой не-контакта, которая носит некоторую сталь прокладки к этому блоку и позволяет ему передавая крен рамки к трубке рамки сырцовой, и после этого принимать электрическую жидкость совместно на поверхность заварки трубки для того чтобы обработать температуру трубки более высоко к костюму сваривая заваркой отжимая крена, и после этого после охлаждать, формирующ определение размеров и flattener к продукту что ваша трубка требования.





Формировать трубу OD.	Круг: Φ88.9-223mm; Квадрат: 70*70-170*170mm Rectanguler: 100*50-200*150mm
Формировать толщину стены трубы	1.5-6.35mm
Формировать скорость	Max.50m/минута
Номер. формируя стоек, горизонтальный	7
Номер. формируя стоек, вертикаль	9
Стойка ведущего валика	1
Каток на стойке выжимкы	1
Стойка измельчающего вала	1
Резец Bur выскабливая	2 набора
Но. определяя размер стоек, горизонтальное	5
Номер. определяя размер стоек, вертикальный	5
Турки возглавляют	4sets с одиночной головой
Dia вала. и материал горизонтального катка на стойке	Φ120mm, материальное 40Cr
Dia вала. и материал вертикального катка на стойке	Φ70Material 40Cr
Главный мотор AC	Формировать: 160kw Определение размеров: 200kw





Филируя пила

Пила холодный резать вытекая онлайн режа технология в сваренной индустрии трубы. Основная особенность что она принимает принцип холодный филировать. После вырезывания, конец трубы плосок и свободен заусенцев. Никакая потребность для вторичного вырезывания для применений с высокими обрабатывая требованиями. К тому же, должный к принятой технологии следования сервопривода длинной с фиксированн отслеживая, точность режа длины выше чем эта из пил летая обычного компьютера. В производственном процессе, пыль и шумовое загрязнение значительно уменьшены.

Вся система принимает систему Simotion контроля за движением Сименс полностью цифровую и комбинация сети Profinet, мотор сервопривода совсем через сетевое управление, через 10" параметры системы ввода экрана касания, параметры системы работая ясные и точные, и рекордные данные по в реальном времени сигнала тревоги системы. Низкопробная стальная пластина пилы сварена и обработана после закалять. Двигающие части все управляются линейными линейными ведущим брусом и винтом шарика. Он имеет свою собственную систему смазки. Все летание увидело что машина стабилизирована и надежна, и электрическая система управления выдвинута.

Блок формируя метод: суть дела формируя/формировать центра

Максимальная линейная скорость: 55 m/min.

Ряд длины вырезывания: 4 | 12meters

Точность длины вырезывания: ±1.5mm (зыбкость линейной скорости не превышает 2%)

Главный регулятор: Сименс Simotion D435-2

Сеть контроля: ProfiNet

I/O расширения: ET-200SP





Сварщик 600KW высокочастотный

Номинальная сила: 600kW







Автоматическая машина упаковки и palletizing стальной трубы



Автоматическая машина упаковки и palletizing стальной трубы использована автоматически для того чтобы завершить собрание и штабелировать сваренной трубы в конце сваривая производственной линии трубы, для бега ровного автоматически, для уменьшения трудовой интенсивности, для того чтобы улучшить степень автоматизации производственной линии, и эффектно улучшить эффективность продукции. В то же время, она может уменьшить шум удара, извлечь bumping ушиб, улучшить качество продукции, уменьшить цену производства, и исключает спрятанную опасность безопасности.







Ролик

Материал: Cr12

Твердость ролика: HRC58-62

Deepness гасит твердеть: ≥ 10mm

Шершавость поверхности: Ra≤0.8um
