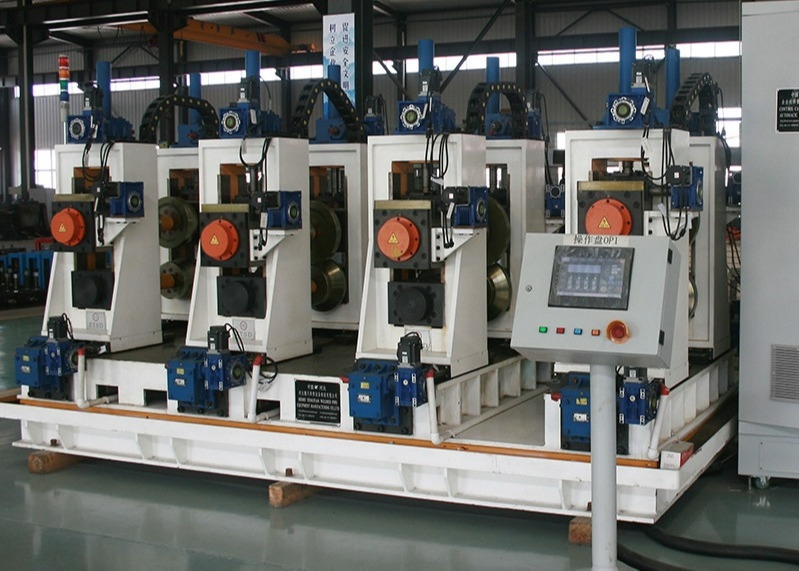

Скорость 0-80м/мин Полностью автоматическая машина мельницы трубы загиба 30кс50мм Эрв сваренная в холодном состоянии

Скорость 0-80м/мин Полностью автоматическая холодная изгиба 30x50мм Erw сварные трубные мельницы

Информация о продукте

Это оборудование является нашей компанией, чтобы удовлетворить требованиям международного рынка, в соответствии с нашей компанией LW серии блок в сочетании с FF формирования технологии,Разработан автоматический квадратный и прямоугольный трубной фрезерной линии.

Основные характеристики оборудования

• За очень короткий промежуток времени, чтобы закончить регулировку ролика, чрезвычайно сократить время смены ролика при замене продуктов, тем самым повышая эффективность и снижая производственные затраты;

• Из-за оборудования принимает один набор комбинированной формы, производит различные спецификации трубы, только нужно регулировать,не нужно менять,ролики экономия на уровне выше 90%,тем самым снижая стоимость ролика;

• Из-за оборудования принимает двигатель автоматической регулировки, таким образом, уменьшая количество рабочих, уменьшить затраты на рабочую силу, уменьшил рабочую силу интенсивности, улучшил рабочую среду;

• Операция оборудования проста, просто нужно знать размер и толщину стенки труб в производстве, затем ввести его в интерфейс, он будет делать регулировку автоматически,Таким образом, более низкий уровень технических требований персонала отладки.

• С автоматическим регулированием, уменьшается ввод инструментов и повреждение оборудования при смене рулона, улучшается срок службы оборудования.

• Из-за структуры композитной рулоны точечный контакт между рулоной и полосой вместо первоначального контактного линии уменьшает износ рулоны и улучшает срок службы рулоны.

• Может производить определенную спецификацию открывающейся холодной изгибающей стали, такой как U,C секции стали и т. д., ширина и высота продукта могут регулироваться бесконечно.

Ассортимент производства оборудования

Оборудование состоит из следующих частей:

Гидравлический декоиллер с одной мандрой

Декоиллер состоит в основном из основания, увеличивает конусовую головку, гидравлической системы, гидравлического тормоза, увеличивает и винтовки типа одно барабанное, коническая голова, один онлайн;гидравлическое торможение.

Выпрямитель конца

Это устройство в основном используется для ввода новой катушки стальной головы в плавильный блок после того, как разворачивающий блок приводит катушку на рабочее место.

мощность электромотора:1.5 кВт

Давление обработки:7Mpa

уменьшить скорость: BW17-4

Уровняющий

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

уровень сглаживателя и способность прессования:

сглаживающий и прессующий ролик Dia:Φ180

сглаживающий ролик Dia:Φ120

скорость уровня сглаживания:11m/min

стиль регулируемой скорости: нет класса регулируемой скорости

стиль конструкции:прессовка и перенос, пятиколесный сглаживатель

стиль вверх и вниз: гидравлическая система

ширина сглаживателя: 100-480 мм

толщина сглаживателя:20,0-6,0 мм

рабочее давление гидравлического цилиндра:7Mpa

мощность электродвигателя:22КВт

А.Утоматический Cutting & Сварная машина

Автоматическая машина для резки и сварки используется для резки нерегулярных концов полос, а затем соединения полос путем сварки.

Горизонтальный спиральный аккумулятор

Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.

В основном включает в себя раму, электродвигатель, тормозный агрегат, круговой направления передачи мощности оси уменьшающей скорости, прессы & носить рулон, система давления воздуха рулона руководства, проверенный блок скорости;Он может подавать сталь ленты аккумулятор и средний раз он будет передавать информацию о скорости переноса в электрическую систему управления, когда мы требуем прекратить переносить материал к этому устройству, он остановит прокат на электродвигатель и нажмите& переносить материал прокат на перерыве,и также может регулировать скорость, чтобы нести электродвигатель и блок нести скорость материала.

(2) Комплект аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и ролик давления.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.

(3) Устройство для отпуска материала: включает раму, направляющие рулоны, направляющие рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления.

(4) Технические параметры:

стиль работы: фиксированный круг

Преимущество: больше материалов для хранения, без удара по стальной поверхности.

толщина стальной катушки2.0-6.0 мм; ширина: 100-480 мм

скорость движения грузового материала:Vmax=120m/min

гидравлическое давление масла:7Mpa

напрямую электрическая мощность двигателя прессы и носителя:45КВт

электродвигатель рамы аккумулятора: 90 КВт

Формирование и размеры

Состоит из кормового ролика, автоматического центрального устройства, пассивной стойки выравнивания, горизонтальной стойки ролика (P1), вертикальной стойки ролика (L1), горизонтальной стойки ролика (P2), вертикальной стойки ролика (L2),Горизонтальная подставка (P3)"Горизонтальная стойка для катушек (P4) ", "Вертикальная стойка для катушек (L3) ", "Горизонтальная стойка для катушек (P5), "Горизонтальная стойка для катушек (P6), "Горизонтальная стойка для катушек (P7) ", "Вертикальная стойка для катушек (L3) ", "Три рамки пустой кривой",направление сварки, пять экструзионных роликов, резка на резьбе, система удаления резьбы два подставки, подставка для подвижного света, система охлаждения, размеры вертикального подставки для роликов (DL1), четыре подставки для роликов (F1), четыре подставки для роликов (F2),Рама на четыре колеса (F3), четырёхколесный каркас (F4), турецкая головка (C2), электрическая система управления и т.д.

Холодная пила

Холодная пила является ключевым оборудованием в производственной трубе, и она используется для точного резки всех видов рамочной трубы автоматически.,Это устройство имеет хорошее точное измерение преимущество, и машины передачи лучшее преимущество, так что быстрая способность и точная обработка, без Бурра это устройство преимущество.

Ролик

Материал:Cr12Mo1Vi1 Высокая прочность, хорошая устойчивость к абразию
