HG50 High-Frequency Welded Pipe Mill Line предназначена для производства сварных труб диаметром Ф16 ≈ 50 мм и 1,0 ≈ 3 мм.0 мм в толщине стенки, а также квадратные и прямоугольные трубы и деформированные трубы соответствующего размераПринимая конструкцию проката, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
DРуководящие принципы:
●Улучшение эксплуатационной и производственной эффективности;
●Улучшение окружающей среды и безопасности операций;
●Улучшить стабильность продукта;
●Улучшение производительности продукции;
●Снижение затрат на прокат.
В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижения стоимости ролика для обеспечения высокой эффективности,Производственная линия HG50 принимает двойной радиус дыры стиль дизайна.
Соответствует стандарту YB189-64
(1)Материал: низкоуглеродистая сталь и низколегированная строительная сталь
(2)Механические свойства: σb≤520MPa,σs≤340MPa
(3) Ширина полосы: 56 ≈ 160 мм
(4) Толщина ленты:10,03 мм
(5) Кольцо из стальной ленты:Внутренний диаметр колючки:φ480φ520 мм
Внешний диаметр катушек:φ1000 φ1800 мм
(6)Масса катушки: ≤ 2Т
- Основные спецификации изделий из труб для сварки:
(1)Круглый диаметр трубы:φ16 φ50 мм
(2) Толщина стенки труб:10,03 мм
(3) Фиксированная длина резки: 4×12 м
(4) Точность резки труб: 0-3 мм
20 ‰ 100 м/мин
- Электричество, вода и воздух:
(1) Мощность:
Объем мощности линии примерно 600 кВт
Источник питания 380V/50Hz/3фазы
(2) Вода для охлаждения циркуляции:
Поток: 30 Т/ч 40 Т/ч
Объем бассейна: 60 м3
(3)Сжатый воздух
Поток: 5 м3/мин
Давление: 5 ‰ 7 кг/см2
Ширина 8 м, длина 100 м, высота не менее 5 м от потолочных рельсов до земли.
Разворачиватель имеет структуру двойного расширения и подъемных мандрилов.Основной корпус оснащен пневматической системой для удовлетворения потребностей расширения, сокращение и торможение мандрилов.
| ОД катушки |
Φ1000-1800 мм |
| Идентификатор катушки |
Φ480-520 мм |
| Толщина ленты |
10,0-3,0 мм |
| Ширина ленты |
56-160 мм |
| Масса однолинейной ленты |
Max2T |
| Тип расширения |
Ручная работа |
| Перерыв. |
Пневматическое управление |
- АвтоматическийSСлышно и сварщик
Используется для отрезания нерегулярной части головки и хвоста ленты, и выравнивания хвоста ленты предыдущей катушки с головкой ленты следующей катушки, и сварки их вместе для непрерывного питания петли.
Форма конструкции: сварочная кровать на срезке, устройство для подачи щепки, устройство для двойного центрирования, система срезки с двойной срезкой, система срезки с пластинкой, система привода сварной нижней пластинки и т.д.
| Ширина полосы |
56-160 мм |
| Толщина сварки |
10,0-3,0 мм |
| Тип резки |
Автоматическая стрижка |
| Режим сварки |
Автоматическая сварка |
| Гидравлическое давление |
8 - 10 МПа |
| Рабочий цикл |
Макс.180 секунд |
- Спиральный аккумулятор 5М
Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.
Устройство для прессования и переноса материалов: оно может подавать стальную полосу в аккумулятор, а в среднем время передает информацию о скорости переноса в электрическую систему управления,Когда мы требуем остановки, несите материал в этот блок., он остановит прокат на электродвигатель и нажмите & переносить материал прокат на перерыве, а также может регулировать скорость, чтобы переносить электродвигатель и блок переносить скорость материала.
Сборка рамы аккумулятора: может быть использована для хранения стального материала из ленты из пресс- и носительной единицы и может быть извлечена из центрального ролика.
Устройство отгрузки материала: оно может переносить стальную полосу в систему формы и отправлять информацию о скорости материала к электрическому устройству управления.
Спецификация:
| стиль работы |
Смена круга |
| скорость движения материала |
Vmax=240m/min |
| преимущество |
Больше материала, без забастовки. |
| Форма зажима |
Пневматический, 6 МПа |
| толщина стальной катушки |
10,0-3,0 мм |
| ширина |
56-160 мм |
| площадь хранения |
30,0 м2 |
| мощность электродвигателя пресса & ношения |
11 кВт |
| электродвигатель рамы аккумулятора |
22 кВт |
Формирование и размеры

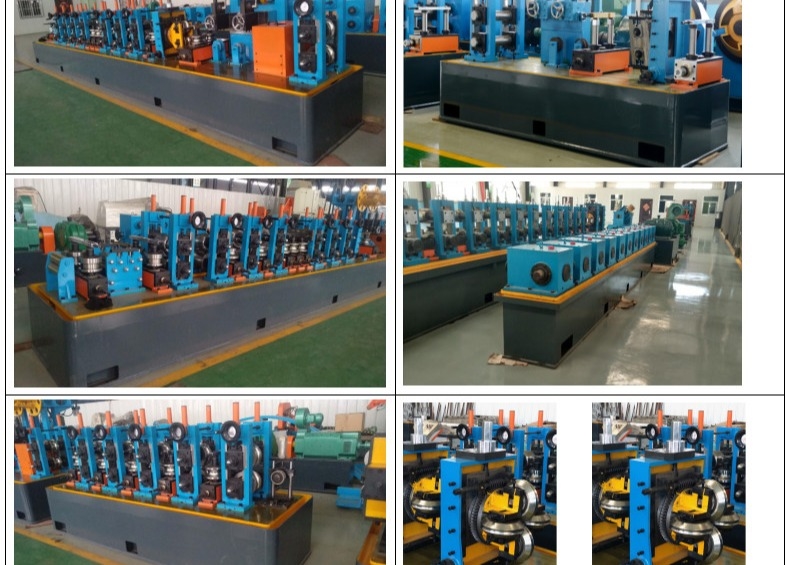

Устройство формирования и размера является важным оборудованием для линии трубопровода.что несет некоторые полосы стали к этому блоку и пусть он проходит рамку рулон к рамке трубы сырой, а затем взять электрическую жидкость вместе на поверхности сварки трубы, чтобы обработать температуру трубы выше, чтобы соответствовать сварке с помощью сварки прессового ролика, а затем после охлаждения,Формирование размеров и сглаживатель к продукту, что ваш спрос трубки.
| Формирую передозировку труб. |
Круглый: Φ16-50 мм |
| Формирование толщины стены трубы |
10,0-3,0 мм |
| Скорость формирования |
Макс.100 м/мин |
| Количество формовочных стендов, горизонтальные |
7 |
| Количество формовочных стендов, вертикально |
10 |
| Подставка для рулевого руководства |
1 |
| Подставка для сжатия ролика |
1 |
| Подставка для шлифовальных роликов |
1 |
| Скребкорезатель |
2 комплекта |
| Количество горизонтальных подстав |
5 |
| Количество размеровых стендов, вертикальные |
5 |
| Голова турка |
2 комплекта с одной головой |
| Диаметр вала и материал горизонтального подшипника |
Φ60 мм, материал 40Cr |
| Диаметр вала и материал вертикальной подставки |
Φ40Материал 40Cr |
Режущая машина является ключевым оборудованием в производственной трубе, и она используется для точной автоматической резки всех видов рамочных труб.Относительно использования высокоточных систем и машинного оборудования для борьбы со ЗППП, этот блок имеет хорошее точное измерение преимущество, и перевод машины лучшее преимущество, так что быстро способность и точная обработка является преимущество этого блока.
Мпараметры ахина:
a) Двигатель привода: сервомотор мощностью 15 кВт
b) Режущий двигатель: 15 кВт переменной частоты
c) Максимальная линейная скорость: 100 м/мин.
(d) Диапазон длины резки: 4 ~ 12 метров
e) Точность резки длины: ±1,5 мм (флуктуация скорости линии не превышает 2%)
(f) Направление подачи: в соответствии с требованиями клиента
g) Скорость следования: такая же, как у трубной мельницы (20-100 м/мин)
(h) Функция оборудования: автоматическая, ручная, имеет функцию короткого резки линейки
Готовые трубы проходят вдоль транзитного ролика и автоматически перемещаются на скамейку.
Мотор: 3 кВт
Длина: 18 м
Материал: Cr12
Твердость ролика: HRC58-62
Глубина отверждения при тушении: ≥ 10 мм
Грубость поверхности: Ra≤0,8um
- Сварщик высокой частоты мощностью 200 кВт
(1) 200КВт твердого состояния высокочастотный сварщик 380V/220V,50Hz
(2)Параметр проектирования
● Номинальная мощность:200 кВт
● Номинальная мощность постоянного тока:Pd=200 кВт
● Номинальное постоянное напряжение:UdN=450V
● Номинальный постоянный ток:IdN=1350A
● Эффективность питания:η≥85%
● Выходная мощность:ВВВ> 200 кВт
● Дизайнерская частота: f=200KHz±50KHZ
● Инвертор MOSFET: 120 кВт × 6
● Форма выхода слота:
Нет трансформатора сварки выхода, вторичный резонанс
(3) Требования к распределению
● Номинальная мощность: 200 кВт
● Номинальная мощность постоянного тока: Pd=200 kW
● Коэффициент номинальной мощности: COSφ≥0.9
● Раздаточная мощность: S≥800kVA
● Рабочее напряжение: 380В/50Гц
● В линию тока: I=1050A
● Входящий кабель: два медных кабеля площадью 240 мм2 используются параллельно, система трехфазных четырех проводов
- Система охлаждения циркулирующей мягкой водой
● теплообменник вода - вода
● Внутреннее давление циркуляционной воды:00,15-0,25 МПа
◆ Внутренний циркуляционный поток воды: 50 м3/ч
◆ Температура выхода воды из внутреннего циркуляционного водопровода: ≤40°C
◆ Внутренняя циркуляция воды возвращает температуру воды: ≤45°C
● Площадь теплообменника ≥25 м2
● Внешний циркуляционный поток воды: ≥65,4 м3/ч ((КУПЕРАТЕЛЬСКОЕ ПОДОЧЕНИЕ)
◆ Температура входа воды из внешнего циркулятора: ≤35°C
◆ Давление воды:0.20 ≈ 0,3 МПа ((около 2,0 ≈ 3 кг/см2)
Тип сварки: индукция
Тип:система охлаждения вода-вода
- Индукционная катушка: 2 сета
- Отправка в течение 4 месяцев после получения авансового платежа
- 30%: общая сумма аванса должна быть уплачена Т/Т Продавцу в течение 15 дней после подписания Договора.
- 70%: до отправки по L/C.
- Гарантия качества и обслуживания
Предпродажная служба:
·Мы можем предоставить фотографии готового оборудования перед отгрузкой, чтобы гарантировать подлинность нашей продукции.
·Если правительство не позволит продавцу покинуть Китай и отправиться в страну клиента для отладки оборудования, мы предоставим онлайн-управление удаленным инженером покупателя,и делать все возможное, чтобы предоставить ясное и полное оформление, чтобы помочь покупателю с установкой оборудования и вводом в эксплуатацию.
·Если китайское правительство позволит продавцу покинуть Китай и отправиться в страну клиента для отладки оборудования, мы отправим туда инженеров, как описано ниже:
Прибытие оборудования к покупателю, персонал технических служб на месте происшествия, отладка, техническое обслуживание, ввод оборудования в эксплуатацию, ввод в эксплуатацию, эксплуатация и техническое обслуживание,ответственный за техническую подготовку персонала по эксплуатации и обслуживанию оборудования покупателя.
Время отладки составляет один месяц,в течение одного месяца покупатель должен заплатить за зарплату инженера USD 150,00 в день на одного человека,обеспечить билеты на обратный путь,также необходимо обеспечить местную стоимость,Как еда.Если из-за причины покупателя, задержка времени отладки, покупатель должен заплатить за инженера USD 150.00 один человек в день.
Количество инженеров по вводу в эксплуатацию оборудования: не менее трех.
Послепродажное обслуживание:
Используется в пользователи соблюдать правила, при нормальной эксплуатации оборудования, с 12 месяцев с даты прибытия оборудования, такие как положительно влияют на качество использования,Повреждения деталей приводят к тому, что оборудование не может нормально работать., завод предоставит ремонт или замену бесплатно. Время отладки составляет один месяц,в течение одного месяца Покупатель должен заплатить за зарплату инженера USD 150.00 один день один человек,Поставка билетов туда и обратно.Если по причине покупателя, задержать время отладки, покупатель должен заплатить за инженера USD 150.00 один человек в день.
Количество инженеров по вводу в эксплуатацию оборудования: не менее трех.
- Предоставленный технический документ
●Указание по эксплуатации (представляется за месяц до даты доставки)
●Свидетельство об инспекции (представляется при доставке)
●Заказ на погрузку (представляется во время доставки)
●Рисунок макета (представляется за месяц до даты поставки)
●Рисунок грунтовой основы (представляется за месяц до даты доставки)
●Диаграмма электрических принципов
●Общая сборка Рисунок каждой единицы линии
● Частичная диаграмма уязвимых частей
