Техническое предложение и котировка
Для
HG 63x4.0мм Трубопровод (2.5”)
Я.Резюме
HG63x4.0 (2.5”)Высокочастотная сварная труба производственная линия используется для изготовления сварной стальной трубы Φ25mm-Φ63mm, квадратной трубы 20x20-50x50mm, с толщиной стенки 0,8mm-4.0mm.После того, как мы поглотили передовые технологии производства труб как из-за рубежа, так и из-за рубежа, наша инновационная производственная линия и каждая единица производственной линии не только экономична, но и практична.
II. ВтороеОсновные Условия:
2.1Провод из стали спецификация
2.11 Круглая труба: φ25·φ63,5 мм Толщина: 0,8-4 мм
2.12 Квадратная труба: 20X20-50X50 мм Толщина: 0,8-4 мм
2.2Полоска сталь
2.2.1 Ширина стальной полосы: 70-200 мм Толщина стальной полосы:0.8-4 мм
2.2.2 Оцинкованные катушки и HRC: δb≤500Mpa σs≤355MPa
2.2.3 Стальная катушка: Внутренний диаметр: Φ508 мм (заказчик подтверждает окончательно)
Внешний диаметр: Φ1000mm-2000mm (заказчик подтверждает окончательно)
2.2.4 Масса стальной полоски: Максимально 4,0 Т
2.3 Электрическая установленная мощность: приблизительно 650 КВт Источник питания: 380 В, 60 Гц (последнее подтверждение заказчика)
2.4Формирование скорость:Максимум 150 м/мин
P.S.: Максимальный диаметр и максимальная толщина не соответствуют максимальной скорости
2.5 Размер всей линии: примерно 80х6м
2.6 Направление ввода: окончательное поставление покупателя
III.Технический процесс производства линия
Развертывание → Отрезание головного хвоста → Сварка головного хвоста из стальной ленты → Спиральный аккумулятор ((предложение покупателя)
→ Формирование → Высокочастотная индукционная сварка → Удаление внешнего зазора → Размер → Цинковая покраска ((поставка покупателя)→ Резать→ Завершить →Стаковать→Проверять и собирать →Доступ к хранилищу
IV.Состав оборудования и основные параметры единицы:
- Двойной. Конус Разворачиватель(с устройством сдерживания катушки)
Это оборудование имеет двойную конусовую застежку. Конечный открыватель имеет прессовый ролик. Голова конусов разворачивателя застегивает стальную катушку с функцией конуса.Затем нажмите ролик конца открывателя движется вниз, чтобы затянуть стальной катушкиКогда конус разворачивается, конец открывателя катушки поднимается и приближается к катушке.
Внутренний диаметр стальной ленты: Φ 508 мм (конечный поставщик)
Внешний диаметр стальной ленты: Φ max=2000mm
Ширина стальной ленты: 70-200 мм
Толщина стальной ленты: 0,8-4 мм
Максимальная масса стальной ленты: 4,0 т
Гидравлическое расширение
Пневматический разрыв
2.Прямой головой и щипкой выравнивающей машины
Это устройство в основном используется для ввода новой катушки стальной головы в плавильный блок после того, как разворачивающий блок приводит катушку на рабочее место.
Мощность двигателя прямой головы: AC1.5KW
Давление обработки:7Mpa
Установка выравнивания с 2 роликами и 5 роликами выравнивания
Диаметр ролика:Ф140 мм
Диаметр выравнивающего ролика:Ф110 мм
двигатель зажимания и выравнивания: 15 кВт
3.Обрезкаи Сварщик
Функция:
Используется для параллельного резания хвоста стальной ленты, которая только что попала в аккумулятор, и головки ленты, выходящей из раскрутки, а затем сварки их вместе.
Структура:
Гидравлическая стрижка и ручная сварка Ширина стальной полосы: 70mm-200mm
Толщина стальной ленты: 0,8-4 мм
Способ централизации: ручной
4.Sпиральный аккумулятор
|
|
- Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.
- В основном включает в себя раму, электродвигатель, тормозный агрегат, круговой направления передачи мощности оси уменьшающей скорости, прессы & носить рулон, система давления воздуха рулона руководства, проверенный блок скорости;Он может подавать сталь ленты аккумулятор и средний раз он будет передавать информацию о скорости переноса в электрическую систему управления, когда мы требуем прекратить переносить материал к этому устройству, он остановит прокат на электродвигатель и нажмите& переносить материал прокат на перерыве,и также может регулировать скорость, чтобы нести электродвигатель и блок нести скорость материала.
- Сборка аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и давление.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.
- Устройство для отпуска материала: включает раму, рулевые рулоны направления, рулевые рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления
|
| стиль работы: |
Смена круга |
скорость движения материала |
Vmax=240m/min |
| Преимущество: |
Больше материалов
Никакой забастовки.
|
Форма зажима |
Пневматические
6Mpa
|
| толщина стальной катушки |
00,8-4,0 мм |
Диаметр |
4 м |
| ширина |
70-200 мм |
|
|
| мощность электродвигателя пресса & ношения |
Обменное давление 22 кВт |
| электродвигатель рамы аккумулятора |
37 кВт |
|

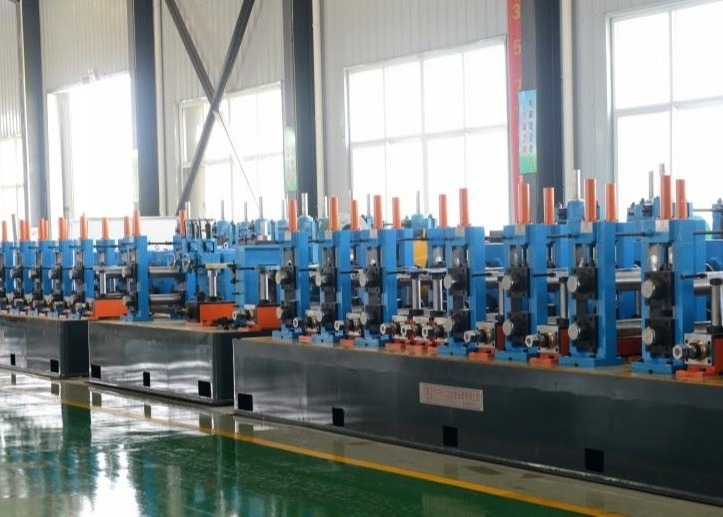

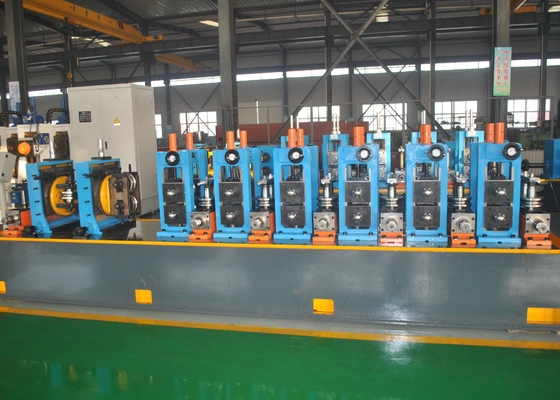

5.Формирование и размеры Формирование мельниц Раздел:
Горизонтальные подшипники: 7 Вертикальные подшипники: 9
Секция сварки:
Подставка для рулевого проката; Подставка для сжатия; Подставка для очистки сварки; Подставка для шлифования; Водное охлаждение
Раздел размеров:
Горизонтальные стойки для прокатки: 5 Вертикальные стойки для прокатки: 5
Турки Голова:2 комплекта (4 типа рулонов)
ГлавныйКондиционерМотор:Формирующая секция: 90 КВт 1 набор ((SIMENS);
Раздел размеров: 110 кВт 1 комплект ((SIMENS)
Главный Редуктор:2 комплекта
Основная структура и производительность оборудования
Набор питания
Преимущественно на верхней и нижней границе стальной ленты, легко выйти из петли плавно в формовочную машину, предотвратить перемещение ленты вверх и вниз.
Состоит из пары ролика и левой и правой скобки, материал ролика Gr15, высокочастотный процесс тушения.Твердость тушения HRC58-62,левая и правая скобки - это конструкция сварки стальных плит
Пять роликов Пассивный выравниватель
В основном для выравнивания стальной ленты, для ленты в машине плавно, предотвратить ленты качается вверх и вниз
Используя верхний 2 нижний 3 пяти роликовой тип структуры, выше два ролика могут регулироваться самостоятельно, соответственно, для контроля просвета верхнего и нижнего ролика, обеспечить эффект выравнивания,материалы для выравнивающих роликов Gr15, высокочастотная тушение, твердость тушения HRC58-62
Горизонтальная подставка
Горизонтальная роликовая рама является ключевыми компонентами формования и размеров мельницы,по ленте в трубопровод и гарантировать точность размера стальной трубы выполняется им
Горизонтальная подставка для роликов с портовой конструкцией, смена боковых роликов
Диаметр горизонтального вала - Ф80мм(модель оборудования:назад.# 3516,бывший# 32216); материал 42CrMo; высокочастотная тушение.
Способ регулировки вверх и вниз: вручную.
Под нижним роликом горизонтального ролика имеется защитная подушка от перегрузки, при перегрузке для уменьшения повреждения горизонтального ролика и подшипника
Защитите материал подушки HT200
Горизонтальное увеличение оси ролика ролика фиксированный конец обрезки ореха, выгодно для производства тонкого материала регулировки
Горизонтальный материал крышки конца ролика из оригинального HT200, вместо Q235A, чтобы предотвратить в процессе последующего использования разрыв конечного покрытия. На уплотнении конечного покрытия используется масло уплотнение.Чтобы предотвратить весы и железо в подшипника, увеличить срок службы подшипника, все соединительные болты с первоначального обычного уровня до 8,8 высокопрочного болта,чтобы в будущем обеспечить прочность и стабильность соединения в процессе долгосрочного использования.
Рама и стол сцепления УПИЗАНИЕ четыре 8.8 высокопрочный болт, обеспечить стойку в более позднем производственном процессе стабильности и точности
Вертикальная подставка
Вертикальный рулон стойка является ключевыми компонентами формирования и размеров мельницы, главная помощь горизонтальной деформации ролика, предотвратить отскок полосы, поглотить часть края ожидания растяжения
Вертикальная стойка для ролика использует одну винтовую регулирующую операцию, на смене ролика
Диаметр вала ролика Ф50 мм, материал40Cr, высокочастотная тушение.
Вертикальный ролик материалы принимает литую сталь, с устройством натяжной пластины на вертикальном ролике, вертикальный ролик с верхней и нижней регулирующей гайки,высота может быть "настроена",Для того чтобы регулировать производство тонкий материал, как подъем на холм
Подставка для сварки швов
Сварка швов Руководство стойка в основном контролирует размер угла открытия и направление
сварка, сварка точно в экструдирующий ролик, чтобы обеспечить качество сварки, рулевая рама может быть плюс или минус 20 градусов вдоль оси вращения трубы, регулировать вверх и вниз и вокруг.
Диаметр вала φ55 ((модель передач# 7511)
Подставка для сжатия ролика
Squeeze Roll Stand в основном для высокочастотного нагрева трубы выталкивания билета в сварную трубу, является основной частью гарантии качества сварки,структура экструзионной роликовой рамы такая же, как и вертикальная ролка
Сжатие руловой валы Dia. это Ф60мм(модель снаряжения #7512); материал 40Cr; высокочастотная тушение.
Обработка кондиционирования после грубого обработки, а затем завершение обработки, после завершения обработки высокочастотным тушением, шлифование после высокочастотного тушения
Удалить внешнее устройство
Он состоит из двух резцов для чередования использования. Если один поврежден, другой займет место для скрапа.Скреперы могут регулироваться и иметь функцию быстрого подъема с помощью камерыПод ножом находятся два подшипника, чтобы выдержать перегрузку.
Водяное охлаждение
Он используется для охлаждения области сварки для обеспечения точного выпрямления стальной трубы.
Машины для измерения размеров
Грубое устройство для выпрямления(голова индейки)
Еще одно название - турецкая голова и указано в последней части мелкого мельницы, она используется для прямой полосы трубы грубо.Он состоит из двух наборов четырех-роллер выпрямления и головы может вращаться и регулировать для права и левогоОн использует трехточечный путь к прямой стальной трубе.
Сборка карданной оси
Он используется для подключения коробки передач и горизонтального подшипника, он также соединяет главную коробку передач и
Он использует специально сделанныевал трансмиссииДа, это так.выгодноеДля использования, обслуживания, изменения и соответствия, также он владеет функцией защиты от перегрузки для горизонтальной стойки.
Редукторная коробка передач
Редуктор единицы принимает вторичный винтовой арки редуктор передач. Каждый редуктор состоит из пары спиральной арки передач и двух на цилиндрических передач. Преимущество скорости снижения коробки передач прочный и прочный,низкая стоимость обслуживания и замены. материал конусового редуктора:20CrMnTi
6.Холодная пила(каиконг)
| |
Он используется для точного резки трубы на длину автоматически при условии, что труба непрерывно поставляется из мельницы на высокой скорости.
| Двигатель |
Сервомотор мощностью 15 кВт (Япония Yaskawa); |
| Мотор резки |
22 кВтпеременная частотаСименс.
|
| Мотор питания |
Сервомотор 4,4 кВт (Япония Yaskawa)
|
| Режим пилы питания |
Пневматические |
| Фиксированная длина |
6-15 м |
| Точность фиксированной длины |
±2 мм |
| Максимальная скорость |
150 м/мин |
|
7.Выходной рулонТаблица (22m)и устройство переворачивания труб
| |
Он используется для транспортировки труб после резки холодной пилой.
Он состоит из скамейки и привода электрической машины. Труба переносится на место выщелачивания круглым роликом, а затем начнет собирать.
|
8.GГлавный врач40Окей.WВысокая частота твердого состояния Сварщик
Производитель: Sanzheng
Описание оборудования
1.1Технический параметр 400 кВтсварщик
Я...Интегрированный сварщикГГП-400/0.3-ВВ:
- Номинальная мощность: 400 кВт
- Номинальная постоянная мощность: - Да.d=400 кВт
- Номинальное напряжение постоянного тока::UdN=450В
- Номинальный постоянный ток: IdN=890A
- Общая эффективность: η≥85%
- Выходная мощность: PВыйти.> 400 кВт
- Проектированная частота: f=250~300kHz
- Инвертор MOSFET: 100 кВт×4
- Входящий кабель: 185 мм2×2 pc/фаза
Wохладитель воды:
- Принять теплообменник вода-вода
- Мощность охлаждения: 140 кВт
- Номинальная мощность линейного насоса: 7,5 кВт
- Рабочий поток линейного насоса: 50 м3/h
- Подъем линейного насоса: 32 м
- Объем резервуара для мягкой воды: 0,55 м3
- Площадь теплообменника: 15 м2
- Температура входа водой внешнего циркуляции: ≤ 35°C
- Давление на входе воды: 0,25−0,45 МПа
