ZTL-13X1600 Режущая линия Машина для резки низкоуглеродистой стали HRC

ZTL-13X1600 LITIT LINE Low Carbon HRC Стальная разрезная машина



Основной технический параметр



1. Спецификация материала

Ширина катушки 600-1600 мм

Вес катушки ≤35 т

Внутренний диаметр φ610/φ760 мм

Внешний диаметр φ1500-φ2200 мм

2. Спецификация готового продукта

Номер стулавания (исключенное преимущество)

Внутренний диаметр φ610/φ760mm Вес катушки 35t

Внешний диаметр φ1500-φ2200 мм

Точность ширины ± 0,15 мм (толщина 0,75-3,0) ± 0,20 мм (толщина 4-13) Точность заусенца ≤5%板厚 Толщина пластины

Новый лезвие или правильный промежуток лезвия

3. Скорость скачки 10-40 м/мин

4. ДАТА ОТКРЫТИЯ

(1) Власть

Напряжение 380V

Частота 60 Гц

Установленная питание прибл. 350 кВт

(2) Воздушная энергия

Давление 0,4-0,8 МПа

Спрос на воздух 3 м3/мин (состояние сжатия)

(3) направление линии лицом к консоли операции, слева направо (клиент выбрал)

5. Живопись в соответствии с требованиями покупателя

Композиция оборудования 1600x13



		Нет.		Имя			Количество				Отмеченный
		1		Катушка погрузка автомобиля			1		Набор
		2		Разоблачение			1		Набор
		3		Давление ведущее устройство			1		Набор
		4		Зажимать и выровнять			1		Набор
		5		перекрестный резак			1		Набор
		6			Центрирование вертикального ролика		1		Набор
		7		Диск -резак			1		Набор
		8		Edge Relwinder			1		Набор
		9		панель переворачивает аккумулятор
		10		Устройство
		11		катушка			1		Набор
		12		разгрузка катушки			1		Набор
		13		Гидравлическая система			1		Набор
		14		электрическая система			1		Набор
	15		Якорные болты и аксессуары			1		Набор



Описание структуры оборудования



1Загрузка автомобиля:

1.1 Стойка для хранения:

Функция: временно храните ленту и катушку для непрерывного входа в устройство. Поместите катушку на стойку для подготовки материала с помощью крана и переносите катушку в Uncoiler на тележку.

Требование навыков:

Хранение ленты и катушек: 2 группы

Внешний диаметр катушки: φ1500 ～ φ2200 мм

Ширина рулона: 600 ～ 1600 мм

Максимальный вес рулона: 35 т



1,2Загрузка автомобиля:

Функция: используется для приготовления полосовых катушек и отправки катушек в центр декоилера.

Структура: он состоит из автомобильного корпуса, устройства для ходьбы, подъемного устройства и устройства передачи.

Требование навыков:

Внешний диаметр стальной катушки: φ1500 ～ φ2200 мм

Внутренний диаметр: φ610, φ760 мм

Ширина: 600 ～ 1600 мм

Скорость путешествия на тележке: ～ 5 м/мин

Расстояние передвижения на телевидении: ～ 6M

Мощность двигателя передачи: AC3 кВт

Гидравлический цилиндр

Рабочее давление гидравлической системы: 8-10 МПа

Верхняя тяга: 37 т (10 мПа)

Максимальный вес рулона: 35 т

2,UncioLer:

Функция: используется для переноса стальной катушки, вращающаяся стальная катушка сотрудничает с роликом с прямым давлением и лопатой, чтобы разобрать стальную катушку. Совместите центр стальной катушки с центральной линией устройства. Декуйлер имеет микромпроблемное устройство, чтобы предотвратить отплывание катушки и ослабление во время аварийного отключения. Когда автомобиль намотовителя переносит стальную катушку в центр разъединенного, левый и правый конусные головки опоры разрежений и зажимают стальную катушку, а затем двигатель разъединенного со стороны под давлением и лезвием, чтобы открыть стальную катушку, и отправляет головку стальной полосы к щепотке. В уровне, после того, как стальный ремень подается в выравниватель щепотки, сцепление UncioLer открывается, а микромпроблемное устройство тормоза. Если центр стальной полосы не совпадает с центральной линией устройства после того, как стальная полоса попадает в выровненщик щепотки, левые и правые конусные головки UncioLer могут перемещаться влево или вправо, чтобы выравнивать центр стальной полосы к центральной линии блока. Левая и правая конусная головка декоилера также может двигаться влево или вправо с одной головкой.

Структура: двойное конус головки влево и правое поперечное устройство, головная коробка с двумя костями, микрооргмозное устройство, устройство передачи и основание.

Требование навыков:

Внешний диаметр стальной катушки: φ1500 ～ φ2200 мм

Внутренний диаметр стальной катушки: φ610, φ760mm

Ширина: 600 ～ 1600 мм

Толщина: 4 ～ 13 мм

Режим движения головки конуса: гидравлический диск

Гидравлический цилиндровый диаметр конуса: φ125/φ90 мм

Форма головки конуса: гидравлическое расширение и сокращение

Расширение головки конуса и сокращение диаметр гидравлического цилиндра: φ140/φ100 мм

Освобождение основного мотора: AC4KW

Раскручивающая скорость: ～ 5,5 м/мин

Метод торможения: дисковый тормоз

Тормозной модель: 3 × ADH205 тормоза

Метод открытия и закрытия сцепления: давление воздуха

Цилиндр сцепления отверстие: φ100 мм

3, прямая машина для выравнивания:

3.1,Устройство прямой головки:

Функция: Устройство с прямой головкой и лопата соответствуют декуйлеру, чтобы разобрать головку стального ремня и отправить стальный ремень в выравнивание прямой головки. Лопата сочетается с прямым головным роликом, чтобы выпрямить головку стальной полосы, а затем стальная полоса отправляется на щепок, а лопата находится на разматывающем типе.

Структурная форма: тип GANTRY PREGHT HEAD DALLER DEVEIL, устройство лопата, устройство качания лопаты и другие детали.

Требование навыков:

Ширина: 600 ～ 1600 мм

Толщина: 4 ～ 13 мм

Раскрывающаяся форма: верхний разъединение

Телескопический цилиндр лопата: φ110/φ80mm

Цилиндр качания лезвия: φ140/φ100 мм

Клинок материал: 50 мн

Цилиндр качания в ролике давления: φ125/φ90mm

Форма роликового привода: гидравлический двигатель 1qjm43-4.0

Диаметр ролика давления: φ320 мм

Прямой ролик цилиндр: φ125/φ90mm

Устройство лезвия: вертикальное лезвие

3.2зажимная машина

Функция: Устройство с прямой головкой, ролик и лопата под давлением, сотрудничайте с декуйлером, чтобы разобрать головку стальной полосы и отправить стальную полоску на выравнивание щепотки. Ремистовый ролик гидравлически прижат к зажиманию стального ремня, а основной двигатель поворачивается, чтобы отправить стальный ремень в щепок. После того, как стальный ремень попадает в выравнивание зажима, выравнивающий ролик прижимается в подходящее положение для выравнивания головки полосы. Плоский, и отправьте стальную полосу на сварную сварку сдвигающего приклада и сотрудничайте с помощью сварной сварки сварки, чтобы завершить сварку сдвига.

Структура: он состоит из вертикального роликового устройства, устройства с зажимным роликом, выравнивающего роликового устройства, устройства передачи и других деталей.

Требование навыков:

Ширина: 600 ～ 1600 мм

Толщина: 3 ～ 13 мм

ПРИМЕНАНИЕ ПРИМЕНЕНИЯ И ДАВЛЕНИЕ ПРИНЯТИЙ: Гидравлическое давление, гидравлическое давление

Щерошка нажатия вниз по цилиндру: φ14/φ100 мм

Зажжать основной двигатель: AC22KW (регулирование скорости преобразования частоты)

Форма трансмиссии калькуляционного ролика и выравнивания ролика: полностью активно вверх и вниз

Диаметр щипок ролика × длина: φ230 × 1700 мм

Материал пинчанного ролика: 42CRMO

Активная скорость выравнивания: ～ 7 м/мин

Выравнивание роликовой формы и нажатие вниз: два верхних нижних трех роликов тип, гидравлическое нажатие вниз

Щерошка нажатия вниз по цилиндру: φ200/φ140mm

Диаметр × Длина выравнивания ролика: φ200 × 1700 мм

Выравнивающий ролик материал: 42CRMO

Столкнув и глубину, HRC58-62, глубина: 5-8 мм

Диаметр вертикального рулона × высота: φ200 × 300 мм

Структура вертикального ролика: двойной вертикальный ролик I

Вертикальный ролик материал: 42crmo

Регулировка вертикальной ширины ролика: 2 × ac2.2kw

Метод открытия и закрытия сцепления: давление воздуха

Цилиндр сцепления отверстие: φ100 мм

4, межсочешающая машина (гидравлический сдвиг)



Функция: используется для разрезания головки стального ремня, конструкция представляет собой гильотин -стрижку. Структура поперечного обрезания машины оснащена устройством быстрого регулировки для бокового зазора верхних и нижних режущих лопастей.

Требование навыков:

Угол сдвига: 2,5 °

Метод регулировки обратной реакции лезвия сдвига: эксцентричная регулировка кулачки

Размер обратной реакции режущего лезвия: отображение на циферблате

Диапазон регулировки обратной реакции режущего лезвия: 0,1 ～ 1 мм

Эффективная ширина режущего лезвия: 1700 мм

Разрушение секции лопатки: 850 × 140 × 35 мм

Толщина резки: 4 ～ 13 мм (Q355)

Материал режущего лезвия: 6crw2si

Гидравлическое сдвижное цилиндровое отверстие: φ320/φ180mm

Гидравлическое давление сдвига: 8 ～ 12 МПа

Форма вырезания: верхний разрез

1. Нейтральный ролик

Функция: предотвратите работу полосы с функцией центрирования и регулировки ширины. Эта машина открыта и закрыта влево и справа от вертикального ролика, управляемого масляным цилиндром, так что полосатая сталь плавно поступает в сдвиг диска и не отклоняется в процессе резки.

Структура: он состоит из вертикального роликового устройства, управляемого двигателем, устройства NIP Roller и других деталей.

Требование навыков:

Диапазон регулировки ширины: 600 ～ 1600 мм

Центр регулирования ширины полосы стали: φ125/φ90mm

Диаметр вертикального ролика × высота: φ200 × 240 мм

Структура вертикального ролика: двойной вертикальный ролик

Вертикальный ролик материал: 42crmo

Вертикальный рулон Центральный переход Диаметр × высота: φ160 × 200 мм

Модель вертикального цилиндра спереди и заднего шлака: φ63/φ45mm

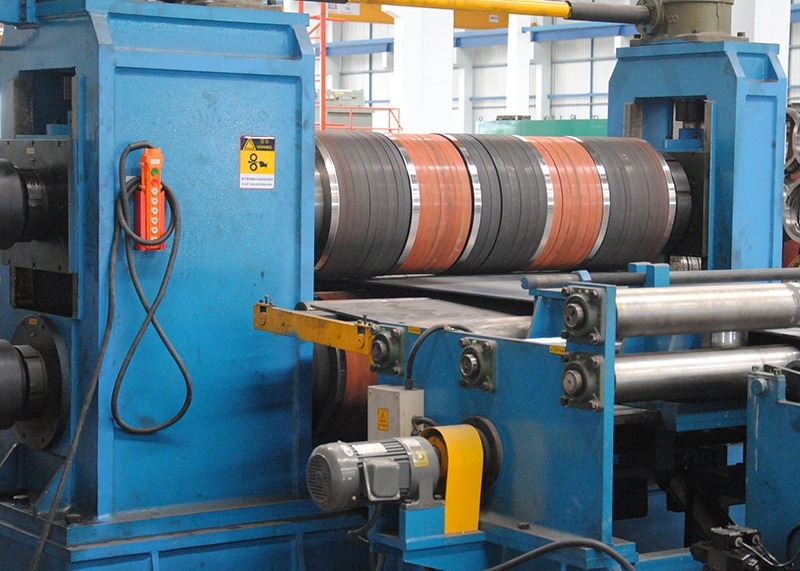

6, диск

Функция: Эта машина является одним из основных оборудования в разделе. Его цель состоит в том, чтобы разрезать широкополосные стальные катушки в узкопользовую стальную катушку с различной шириной и обеспечить необходимые пробелы для сварных труб, холодных изгибающих единиц и т. Д.

Структура оборудования: он состоит из корпуса резака диска, устройства передачи и так далее. Тело резака диска состоит из трех арки, которые могут обеспечить очень надежную поддержку.

Требование навыков:

Диаметр режущего вала: φ360 мм

Материал вала инструмента: 42CRMO

Твердость и глубина гашения резака вала: HRC58-62, глубина: 5-8 мм

Технические характеристики лезвия сдвига: φ360 × φ600 × 30 мм

Материал режущего лезвия: H13K

Пространство: 45#Сталь

Резиновое кольцо: полиуретан

Основной мотор: DC160KW, 1500R/мин (Z4-250-12)

Модель редуктора твердой зуба: ZSY400-80

Скорость сдвига: 10 ～ 40 м/мин

Привод депрессии: штифт циклоидный двигатель AC2KW с винтом червязовой шестерней

Cardan Shaft Model: SWC315DH2

Метод изменения инструмента: арка после движения гидравлического цилиндра

Цилиндр отверстие: φ110/φ80mm

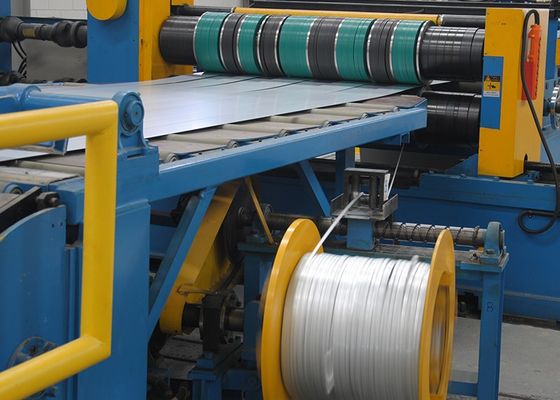

1. Машина с краем отходов

Функция: Машина установлена ​​с обеих сторон за резаком диска и используется для замораживания краев лома после того, как резак диска разделен на полоски.

Машина приводится в движение моментальным моментом для привлечения редуктора, чтобы намочить края отходов, в полной мере используя постоянное натяжение моментального момента, чтобы сделать процесс обмотки гладким. Когда намоточная обмотка завершена, боковой цилиндр, не являющийся мощностью, убирается и разряжается, чтобы реализовать автоматический разряд.

Требование навыков:

Форма: гидравлическое открытие и закрытие двойной головы конуса

Заглушка головки конуса и цилиндр: φ63/φ36 мм

Цилиндр свинг -стержня: φ50/φ36 мм

Скорость наматывания: 0-50 м/мин

Диаметр повреждения: φ1000 мм

Мощность мощности: мотор крутящего момента YLJ180-160-4

Ширина обжима: ≤half ширины и толщины доски

8, лоскутаккумулятор

Функция: он используется для хранения стального ремня и отрегулировать разницу скорости между резаком диска и катушкой.

Требование навыков:

Промежуточный режим свинга моста: гидравлический

Диаметр гидравлического цилиндра: φ110/φ80mm

Длина и глубина безделия: 6800 × 2120 мм

Размер ролика: φ105 × 1700 мм

9, устройство натяжителя

Функция: он используется для отделения разреза и реализации настройки натяжения, а подъем поддона питает катушку.

Структура оборудования: он состоит из устройства поддона, нажатиющего роликового устройства, вертикального роликового устройства, отдельного устройства, устройства натяжения и устройства подачи.

Требование навыков:

Регулировка вертикальной ширины ролика: 2 × ac2.2kw

Диаметр вертикального ролика × высота: φ220 × 200 мм

Структура вертикальной рулона: одиночная вертикальная рулона

Вертикальный ролик материал: 42crmo

Форма структуры напряжения: два в следующем

Диаметр ролика натяжения × длина: φ250 мм × 1700 мм

Количество роликов натяжения: 3 ролика

Напряженный ролик материал: 42crmo

Столкнув и глубину, HRC58-62, глубина: 5-8 мм

Универкание натяжного ролика: гидравлическое давление

Нажмите на цилиндр: φ140/φ100 мм

Цилиндр для подъема кормления заслока: φ110/φ63mm

Диаметр ролика × Длина: φ250 мм × 1900 мм

Диаметр сепаратора: φ350 × φ190 × 10 (15) мм

Материал листа разделения: 50 млн.

10, катушка

Функция: Катушка является одним из основных оборудования в разделе. В основном он сворачивает полоску после разрезания в катушку и обеспечивает необходимую ширину катушки для сварной трубной устройства, холодного изгибающего устройства и т. Д.

Структура оборудования: эта машина состоит из двигателя, редуктора, тормоза, катящегося устройства, устройства гантрии, подколчительного устройства, обжима и устройства, поддерживающего катушки. Обобусный вал гидравлически расширяется, договорится и зажимается.

Требование навыков:

Максимальный диаметр катушки: φ760mm

Максимальный вес на спирали: 35 тонн

Скорость наматывания: 10 ～ 40 м/мин

Основной мотор для покрытия: DC250KW, 1500R/мин.

Расширение катушки и сокращение диаметр гидравлического цилиндра: φ250/φ120 мм

Катушка челюстная форма: механическая челюсть

Гидравлический диаметр цилиндра устройства катания: φ125/φ90 мм

Положение размещения цилиндра катания: обе стороны коробки передач

Гидравлический цилиндр диаметра гидравлического цилиндра

Устройство под давлением: принимает тип гантрии

Цилиндр заднего давления: φ125/φ90 мм

11, разгрузка тележки

Функция: Машина установлена ​​под катушкой катушки, и вместе с какрутом в катушке катушка выгружается с катушки и отправлена ​​для поднятия мастерской.

Структура оборудования: в основном состоит из механизма ходьбы, кронштейна, цилиндра, направляющего рельса и т. Д. Центр направляющей рельсы устанавливается один раз во время установки. Механизм движения управляется циклоидным редуктором для перемещения троллейбуса, а фланце цилиндра подключен к кронштейну, чтобы он поднялся.

Требование навыков:

Скорость путешествия на тележке: ～ 5 м/мин

Расстояние прохождения тележки: 3,5 м

Мощность двигателя передачи: AC3 кВт

Гидравлический цилиндр

Рабочее давление гидравлической системы: 8-10 МПа

Верхняя тяга: 37 т (10 мПа)

Максимальный вес рулона: 35 т

12ВСистема электричества и управления

12.1 Электрическая система условий окружающей среды

Температура окружающей среды: -10—40ºC

Влажность: 95% без конденсации

Питание: 380/220 В.

Электрический контроль: нет сильной вибрации и отсутствия коррозионного газа

Контроль прибора: нет сильного магнитного излучения

12.2 Стандартная спецификация для электрической системы

Соответствует GB50171 ---- 92 Электроэнергетическая инженерная панель, электрический шкаф управления и спецификации конструкции и принятия вторичной цепи.

12.3 Общие требования к производительности

Электрическое управление в основном завершает управление процессом и корректировку всего блока и завершает процесс, переплетенную между соответствующим оборудованием в единице, чтобы гарантировать, что все устройства для устройства может выполнять соответствующие и упорядоченные действия нормально, правильно и точно в соответствии с требованиями производства и процесса.

Электрические компоненты электрической системы применяют продукты с превосходной производительностью, а усовершенствованные и надежные электрические компоненты, счетчики и другое оборудование, которые являются внутренними зрелыми, внутренними или изготовленными в стране с использованием иностранных технологий, и могут приобрести внутри страны, используются в системе.

12.4 Электрическая конфигурация:

Губернатор DC: континентальная серия

PLC: Siemens

Части жизненной силы низкого давления: Chint, LG

Кнопки эксплуатации: Chint, LG

Электрический шкаф: GGD

13ВГидравлическая система

Гидравлическая система состоит из гидравлической станции, блока клапана, трубопровода и т. Д.

Системное рабочее давление: 10; 12 МПа

Оцененное давление масляного насоса: 16 МПа

Скорость потока: 73,5 л/м до

Рабочая среда: N46# Гидравлическое масло против одежды

Температура рабочего масла: 20 ～ 60C ○

Точность фильтрации: 30 мкм

Охлаждающая вода давление гидравлической насосной станции: 5-8 кг/см2

Охлаждающая вода Поток: 80 ～ 120 л/мин

Качество охлаждения воды: чистая вода

Температура воды в входе: ≤30 ℃

Гидравлическая система принимает метод охлаждения водного охлаждения летом, чтобы удовлетворить требования нормальной работы в течение 24 часов при комнатной температуре 40 градусов; Зимой он имеет электрическую функцию нагрева, которая соответствует требованиям -20 градусам для непрерывной работы в течение 24 часов; Вышеуказанные гидравлические компоненты не протекают масло.

Гидравлическая система использует домашние высококачественные гидравлические компоненты, а основной управляющий клапан-Пекин Хуад. Гидравлическая система учитывает локальные климатические характеристики и принимает устройство водяного охлаждения.

Масляный бак, трубопроводы и суставы принимают бесшовные трубы, а масляный бак имеет систему рассеивания тепловой диссипации, которая удобна для наполнения масла и отбора проб масла.

Поставка гидравлической системы включает в себя: гидравлическую станцию, внутренние трубопроводы, промежуточные трубопроводы и бортовые трубопроводы.
