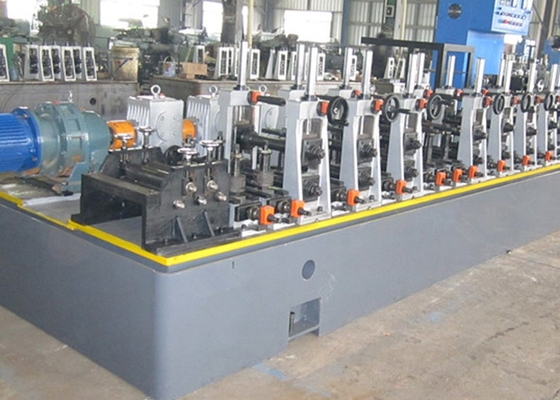

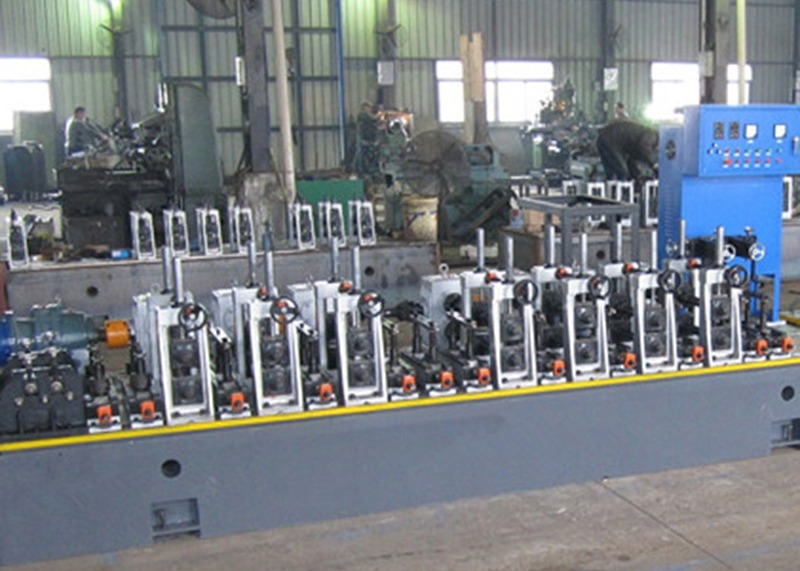

Высокочастотный сварный Cnc 12mm MS трубный фрезер
Высокочастотная сварная трубная линия используется для производства электрических сварных труб из углеродной стали диаметром Φ12-Φ60 мм и толщиной стенки 0,4-1,8 мм.Оборудование имеет высокую точность и хорошую стабильность. Основное оборудование обрабатывается центрами обработки CNC для обеспечения точности каждой части, чтобы обеспечить точность всей машины и обеспечить качество продукта.
| (1)Спецификации материалов: |
| Материал | Углеродистая сталь |
| Механические свойства | δs≤500Mpa δb≤235Mpa |
| Ширина полосы | 36-190 мм |
| Толщина ленты: | 00,4-1,8 мм. |
| Внутренний диаметр катушек | Φ460-Φ520 мм |
| Внешний диаметр катушек | Φ1200-Φ1800 мм |
| Масса катушки | 2.5Т |
| (2)Спецификация труб |
| Диаметр трубы | Круглая труба:φ12-φ60 мм |
| Толщина | 00,4-1,8 мм. |
| Длина | 6-8 м |
| Точность резки труб | ±1,5 мм |
| Скорость формирования | 20-120 м/мин |
| (3)Покупатель должен самостоятельно поставлять |
| Рабочий цех | 80x6м, H>5м ((краном к земле) |
| Сила | Приблизительно 450 кВт 380 В / 50 Гц / 3 фазы |
| Вода для охлаждения циркуляции (вся система) | Поток:20T/h 30 T/h
Объем бассейна: 40 м3 |
| Сжатый воздух | Поток: 5 м3/мин 5-7 кг/см2 |
Разворачиватель имеет структуру двойного расширения и подъемных мандрилов.Главный корпус оснащен пневматической системой для удовлетворения потребностей в расширении, сокращении и торможении мандрилов.
| ОД катушки | Φ1000-1800 мм |
| Идентификатор катушки | Φ460-520 мм |
| Толщина ленты | 00,4-1,8 мм. |
| Ширина ленты | 36-190 мм |
| Масса однолинейной ленты | Макс2.5T |
| Тип расширения | Гидравлическое расширение |
| Перерыв. | Пневматическое управление |
- А.Утоматическая стрижка и сварка
Используется для отрезания нерегулярной части головки и хвоста ленты, и выравнивания хвоста ленты предыдущей катушки с головкой ленты следующей катушки, и сварки их вместе для непрерывного питания петли.
Форма конструкции: сварочная кровать на срезке, устройство для подачи щепки, устройство для двойного центрирования, система срезки с двойной срезкой, система срезки с пластинкой, система привода сварной нижней пластинки и т.д.
| Ширина полосы | 36-190 мм |
| Толщина сварки | 00,4-1,8 мм. |
| Тип резки | Пневматические |
| Режим сварки | Автоматический |
| Гидравлическое давление | 8 МПа |
| Рабочий цикл | Макс.300 секунд |
Эта машина расположена между сварщиком и хозяином (молнии формования), используется для после того, как рулон стальной ленты будет использован, до следующей руловой ленты, которая будет подготовлена после разворачивания,время стрижки и сварки задницы для обеспечения того, чтобы хозяин (формирующий размещающий завод) непрерывно производил и хранил достаточное количество стальной ленты.
Спецификация:
| стиль работы | Смена круга |
| скорость движения материала | Vmax=240m/min |
| преимущество | Больше материала, без забастовки. |
| Форма зажима | Пневматический, 6МПа |
| Диаметр аккумулятора | 4.0 М |
| мощность электродвигателя пресса & ношения | 15 кВт |
| электродвигатель рамы аккумулятора | 22 кВт |
Дизайн единицы:
1) Формирующая часть:
Эта часть используется для сжатия стальной ленты в определенную форму, оставляя пробел для сварки.
2) 250 кВт высокочастотный сварщик (специальный из нержавеющей стали):
HF-сварщик предназначен для индукционной сварки труб прямым швом и непрерывной работы.Весь набор оборудования выполняет функцию управления связью оборудования и диагностики неисправностей системой PLC, рабочая статуя наблюдается с помощью ЖК-дисплея.
3)Полировальная часть:
Эта часть используется для полировки сварки, и часто используется для тонких труб, которые не подходят для царапины.
Отжигание:
Часть отжигания использует закрытую среду и заполнена азотом, чтобы предотвратить окисление трубки и обесцвечивание во время процесса отжигания.
5) Часть для размера:
Завершить изделие до правильной формы и выпрямить
| Формирую передозировку труб. | Круглый: Φ12-60 мм |
| Формирование толщины стены трубы | 00,4-1,8 мм. |
| Скорость формирования | Максимально 120 м/мин |
| Количество формовочных стендов, горизонтальные | 8 |
| Количество формовочных стендов, вертикально | 9 |
| Подставка для рулевого руководства | 1 |
| Подставка для сжатия ролика | 1 |
| Стол для глажки | 1 |
| Полировка | 4 комплекта |
| Отжигание | 15M |
| Количество горизонтальных подстав | 6 |
| Количество размеровых стендов, вертикальные | 6 |
| Голова турка | 2 комплекта |
| Диаметр вала и материал горизонтального подшипника | Φ60 мм, материал 40Cr |
| Диаметр вала и материал вертикальной подставки | Φ35 мм, материал 40Cr |
| Главный двигатель | 90kw+45kw+45kw |
- Машины для пробивания и стрижки
Диапазон длины резания: 6-8 м Максимальная линейная скорость: 120 м/мин.
Точность длины резки: ±1,5 мм (в зависимости от колебаний скорости линии не более 2%)
Двигатель: сервомотор мощностью 15 kW
Режим отключения: гидравлический
Гидравлический двигатель станции: 11 кВт
Оконченные трубы проходят вдоль транзитного ролика и автоматически перемещаются на скамейку.
Мотор: 3 кВт
Длина: 18 м
Материал: Cr12moV
