Машина для изготовления стальных труб 12-76 мм Высокочастотная сварка 6 м/мин

Детали продукта:

Место происхождения:	Хэбэй
Фирменное наименование:	Tengtian
Сертификация:	CE, ISO9001, BV
Номер модели:	i50

Подробная информация

Место происхождения:

Хэбэй

Фирменное наименование:

Tengtian

Сертификация:

CE, ISO9001, BV

Номер модели:

i50

Uncoiler:

Односторонний разворачиватель

Стальная полоска может загрузить:

Диапазон размер трубы:

φ12-φ76 мм

Толщина:

0,5-2 мм

Максимум Скорость производства:

0-6 м/мин

Фиксированная длина резки:

6-8 м

Гарантия:

Один год

Сварка типа:

Высокочастотная сварка

Выделить:

High Light

Выделить:

машины для изготовления стальных труб с ЧПУ

мощный стальной трубки изготовления машины

мощная стальная труба изготовительная машина

Информация о торговле

Количество мин заказа:

1 набор

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

60 дней работы

Условия оплаты:

L/C, T/T.

Поставка способности:

50 наборов/год

Описание продукта

Мощный трубогибочный станок с ЧПУ, станок для изготовления стальных труб, 6 м/мин

Основные характеристики

Атрибут	Значение
Размотчик	Односторонний размотчик
Вместимость стальной полосы	3T
Диапазон размеров труб	φ12-φ76 мм
Толщина	0,5-2 мм
Макс. скорость производства	0-6 м/мин
Фиксированная длина резки	6-8 м
Гарантия	Один год
Тип сварки	Высокочастотная сварка

Содержимое пакета

Модель	Единица измерения	Количество	Технические характеристики
Трубогибочный станок TTSS-I50	комплект	1	Диаметр: Ф12-76 мм Толщина: 0,5-2,0 мм Скорость: 0-6 м/мин Двигатель с двойным приводом: Siemens Главный двигатель: передний 11 кВт, задний 7,5 кВт Инвертор:DaYuan Brand MCB: Schneider brand Автоматическая система шлифовки Резка металлической пилой Более прочный держатель
Аргоновый сварочный аппарат	комплект	1	Вместимость: ниже 2,0 мм 500A
Комплекты валков Ф12,7 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф19,05 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф25,4 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф32 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф38,1 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф50,8 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф62 мм	комплект	1	Материал: Cr12MoV 54 шт.
Комплекты валков Ф76 мм	комплект	1	Материал: Cr12MoV 54 шт.

Компоненты станка

Размотчик

Односторонний размотчик
Вместимость стальной полосы: 3T
Ручной расширительный оправка
Макс. ширина рулона: 250 мм
Макс. наружный диаметр рулона: 1800 мм
Внутренний диаметр рулона: 350-510 мм

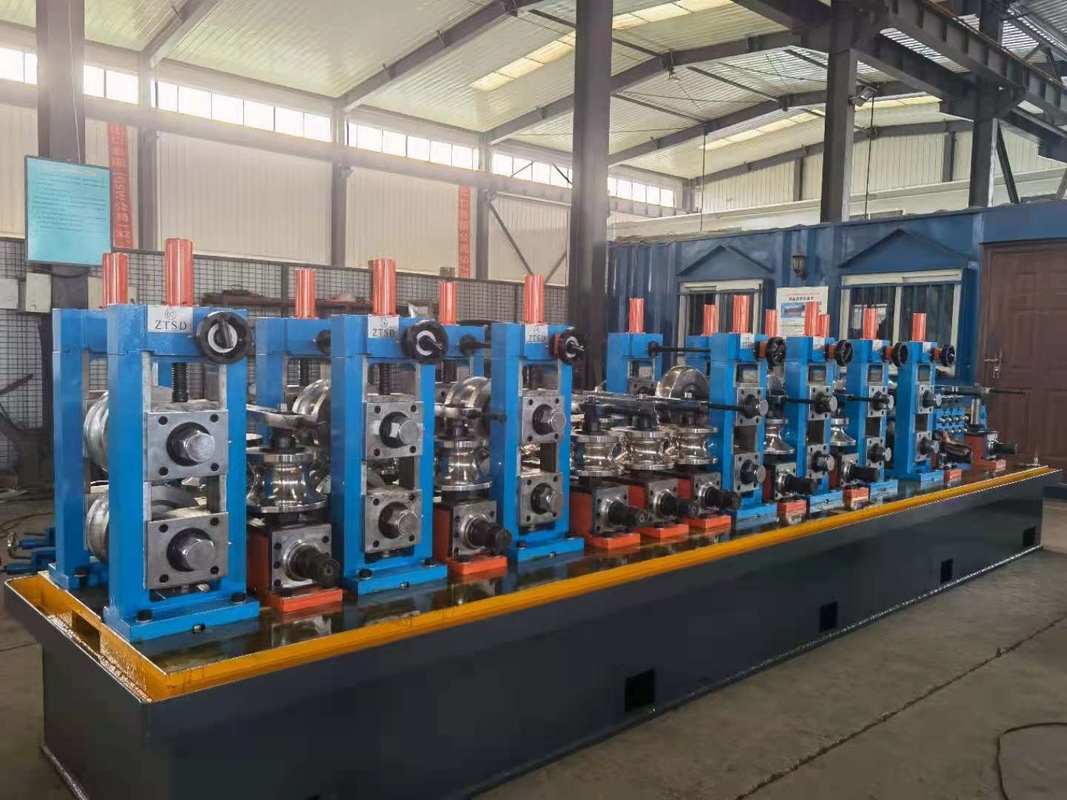

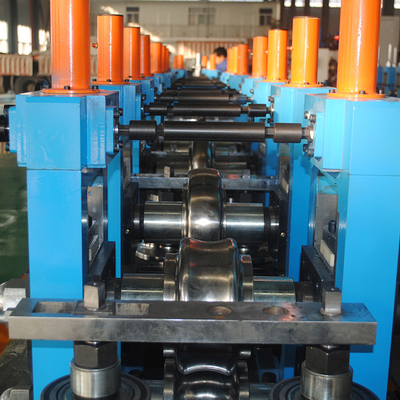

Формовочный узел

Направляющий держатель: 1 комплект
Горизонтальные стойки: 7 комплектов (Материал: HT200)
Вертикальные стойки: 7 комплектов (Материал: HT200)
Наружный диаметр горизонтального вала: Ф50 мм
Наружный диаметр вертикального вала: Ф30 мм
Редуктор с фиксированным передаточным отношением: 1 комплект
Станина станка: 1 комплект
Система соединения универсального приводного вала: 1 комплект
Приводной двигатель Siemens: 1 комплект
Зажимной валок вертикального вала: 5 шт.

Сварочная система

Вертикальные стойки: 2 комплекта (Материал: HT200)
TIG сварка: 1 комплект
Толщина сварки ниже 2,0 мм

Автоматическая система наружной шлифовки

Шлифовальные головки: 3 комплекта (2 линейные перспективы, 1 скошенная перспектива)
Шлифовальные двигатели: 3 комплекта
Станина станка: 1 комплект
Вертикальные стойки: 2 комплекта
Система охлаждения: 1 комплект
Труба для водяного цикла: 1 комплект

Секция калибровки и правки

Горизонтальные стойки: 4 комплекта (Материал: HT200)
Вертикальные стойки: 4 комплекта (Материал: HT200)
Турксхед: 1 комплект (Наружный диаметр вала: 30 мм)

Приводная система

Приводная система редуктора с фиксированным передаточным отношением: 1 комплект
Станина станка: 1 комплект
Система соединения универсального приводного вала: 1 комплект
Приводной двигатель Siemens: 1 комплект

Система резки

Автоматическая система подачи и отрезки циркулярной пилой: 1 комплект
Система управления: 1 комплект
Режущая головка циркулярной пилы: 1 комплект
Режущая балка: 1 комплект
Блок резки коробок: 1 комплект
Станина станка: 1 комплект
Счетчик труб: 1 комплект

Выводной стол

Автоматический выводной стол: 1 комплект
Цилиндр: 1 шт.
Переключатель формирования: 1 шт.

Система электрического управления

Система электрического управления для трубогибочного станка: 1 комплект
Кнопка остановки

Технические параметры для валковых форм

Материал: Cr12MoV
Твердость: ≥HRC60-63
Обработка на станке с ЧПУ
Производственный процесс:
- Ковка
- Пиление
- Обычный процесс обработки на станке
- Сверление
- ЧПУ
- Шлифовка
- Закалка
- Процесс внутренней и внешней шлифовки
