Высокочастотные сварные трубные мельницы Круглые квадратные прямоугольные высокочастотные трубные мельницы Сопротивление сварки

Основные параметры и спецификации:

• Материал Спецификации:

Соответствует стандарту YB189-64

Материал: низкоуглеродистая сталь и низколегированная сталь для строительных целей

Механические свойства: σb≤520Mpa,σs≤365MPa

ширина полосы: 160 ≈ 400 мм

толщина ленты:1.5 ∙ 4.5 мм

Внутренний диаметр катушек:φ508φ610mm

Внешний диаметр катушек:φ1500φ2000мм

Масса катушки: ≤ 10,0 т

• Спецификация сварных труб

Круглый диаметр трубы: φ40 φ127 мм

Размер квадратной трубы: 40×40-100×100 мм

Толщина круглой трубы:1.5 ∙ 4.5 мм

Толщина квадратной трубы:10,5-4,5 мм

Протяженность трубы: 412 м

Точность резки: ± 1,5 мм

Скорость формования:75×45×80 м/мин;100×100×60 м/мин

Электричество, вода и воздух

• Учебное заведение требует:

Ширина 6 м, длина 100 м, высота не менее 5 м от потолочных рельсов до земли.

• Процесс производства:

Загрузка катушки → Размотка →Разрезка и сварка →Горизонтальный спиральный аккумулятор → Формирование, HF сварка, дебургирование, охлаждение, размещение, выпрямление →режущая пила →Упаковка →Хранилище

• Основные параметры каждого блока.

• двойной конус ГидравлическийРазворачиватель

Разворачиватель имеет структуру одного конуса. Он содержит две основные части: основной корпус и фиксированную базу. Основной корпус оборудован пневматической системой для удовлетворения потребностей в расширении,сжимание и торможение мандриловГидравлическое расширение и пневматическое управление

• машины для выравнивания прямой головы и зажимания

Это устройство в основном используется для ввода новой катушки стальной головы в плавильный блок после того, как разворачивающий блок приводит катушку на рабочее место.

Мощность двигателя прямой головы: AC1.5KW

Давление обработки:7Mpa

Установка выравнивания с 2 роликами и 5 роликами выравнивания

Диаметр ролика:Ф180 мм

Диаметр выравнивающего ролика:Ф120 мм

двигатель зажимания и выравнивания: 15 кВт

• Автоматическая стрижка и сварка

Слипы и сварщикииспользуется для резки нерегулярных концов полос, а затем соединения полос путем сварки.

• горизонтальный аккумулятор

Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.

устройство питания

В основном включает в себя раму, электродвигатель, тормозный агрегат, круговой направления передачи мощности оси уменьшающей скорости, прессы & носить рулон, система давления воздуха рулона руководства, проверенный блок скорости;Он может подавать сталь ленты аккумулятор и средний раз он будет передавать информацию о скорости переноса в электрическую систему управления, когда мы требуем прекратить переносить материал к этому устройству, он остановит прокат на электродвигатель и нажмите& переносить материал прокат на перерыве,и также может регулировать скорость, чтобы нести электродвигатель и блок нести скорость материала.

(2) Комплект аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и ролик давления.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.

Устройство для отпуска материала: включает раму, рулевые рулоны направления, рулевые рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления.

(4) Технические параметры

стиль работы: фиксированный круг

Диаметр:5.0M

Преимущество: больше материалов для хранения, отсутствие удара по стальной поверхности

толщина стальной катушки10,5-4,5 мм;

ширина:160-400 мм

скорость движения грузового материала:Vmax=120m/min

напрямую электродвигательная мощность прессы и носителя: 30 kW

электродвигатель рамы аккумулятора: 55 КВт

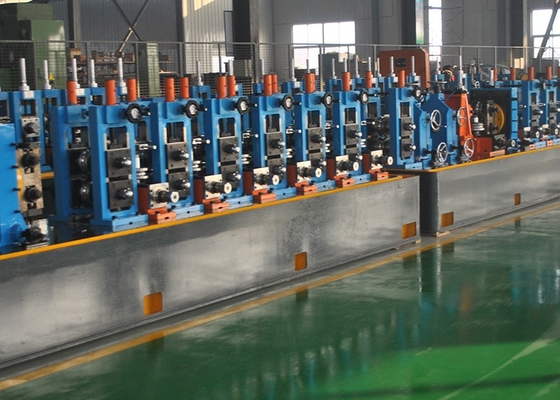

• Формирование и размеры

Формирование и размещение мельницы использует принцип формирования роликового типа и высокочастотную индукционную сварку.Стрипа подается в формовочной машины устройством питания в мельнице и формовочный ролик непрерывно вращаются и нажимают ленту в требуемую формуИз-за кожи и родственного эффекта высокочастотный ток концентрируется на сварном соединении, которое быстро нагревается и достигает температуры сварки.

скорость формования:75X4580m/min;100X10060m/min

Диаметр трубы: 40 - 127 мм

толщина конечной круглой трубы:10,5-4,5 мм

Размер квадратной трубы: 40*40-100*100 мм

толщина квадратной трубы:10,5-4,5 мм

Главный двигатель: DC 160KW+160KW

Формирующая часть:

Стальная лента проходит через вертикальную прокладку, прокручивается в пятикольцевую плоскость, затем входит в формовую стойку, а в формовую часть в круглую форму.

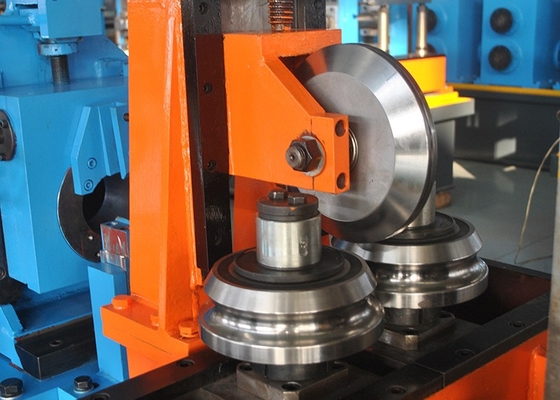

Подставка для сварки швов и подставка для сжатия рулонов, сварная резка:

Сжимающий ролик состоит в том, чтобы сжимать край трубы, которая была нагрета до температуры сварки, сжимая ролики, дающие определенное давление для достижения цели сварки.

Сварный резач используется для скрепка сварного шва и удаления внешнего зазора. Он состоит из двух резачей для чередования. Если один поврежден, другой займет место для скрепа.Скреперы могут регулироваться и иметь функцию быстрого подъема с помощью камерыПод ножевой стойкой расположены два подшипника, чтобы нести перенапряжение при скребке, и за резачкой шариков с одной горизонтальной стойкой для полировки.

 Водоохладитель:

Материал:сварка стальных плит

Прочие трубы: пластиковые

Размерная часть

Круглая труба после размеров части в требуют диаметр и форму

• холодная пила

используется для точного автоматического резки трубы на длину при условии, что труба непрерывно поставляется из мельницы на высокой скорости.

Круглый диаметр трубы:Φ40-130 мм, толщина:1.2-5.0 мм, Q235 или ниже уровня.

• Таблица транзита

После резки, труба заканчивается на транспортировочном столе, затем используйте автоматический блок, чтобы сделать его в стол

• Автоматическая складочная машина

1 технологический Процесс

Двойная застежка на роликовом столе → автоматическая застежка → боковая транспортная тележка → ручная застежка

2,Состав оборудования и описание его функций

Состав оборудования

• ь ь ь: материалыCr12
