Я.Новый дизайн
В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижение стоимости ролика для обеспечения высокой эффективности,Производственная линия HG60 использует дизайн двойного радиуса отверстия..
- Основные параметры и спецификации:
Соответствует стандарту YB189-64
Материал: низкоуглеродистая сталь и низколегированная сталь для строительных целей
Механические свойства: σb≤520Mpa,σs≤365MPa
Ширина полосы: 60-190 мм
Толщина ленты:10,0-3,5 мм
Внутренний диаметр катушек:φ480 φ520 мм
Внешний диаметр катушек:φ1000 φ1800 мм
Масса катушки: ≤ 2,5 т
- Спецификация сварных труб:
(1) Круглая труба φ20-φ60 мм, толщина 1,0-3,5 мм
(2) Фиксированная длина резки: 4-9 м
(3) Точность резки труб: 0-3 мм
- Скорость формирования: 90 м/мин
- Электричество, вода и воздух
| 1 |
Сила |
Объем мощности линии |
Приблизительно.200 кВт |
| Источник питания |
380В/50Гц/3фазы |
| 2 |
Вода для охлаждения циркуляции |
Поток |
15 т/ч ≈ 20 т/ч |
| Объем пула |
20 метров3 |
| 3 |
Сжатый воздух |
Поток |
5 м3/мин |
| Давление |
5 кг/см2 |
Мастерская: ширина 6 м, длина 80 м, высота не менее 5 м от потолочных рельсов до земли.
Процедура
Загрузка катушки → Размотка →Разрезание и сварка →Горизонтальный спиральный аккумулятор → Формирование, HF сварка, дебурирование, охлаждение, размещение, выпрямление →STD Холоднорежущая пила →Передача → Упаковка → Хранилище
Параметры каждой машины
1.Некатушка
РазворачивательОн состоит из двух основных частей: основного корпуса и фиксированной основы.Основной корпус оснащен пневматической системой для удовлетворения потребностей расширения, сокращение и торможение мандрилов.
Каждая из них состоит из четырех стержней, которые могут двигаться радиально одновременно.Четырехлопастые соединения в двух группах устанавливаются на двух валах соответственноКогда одна из матриц разворачивается, другая на другом конце сжимается, чтобы загрузить новую катушку и поддерживать ее путем расширения.который затем устанавливается с защитной рукой на мантрелле, чтобы предотвратить ослабление катушки во время раскруткиПосле завершения работы с разворачиванием матрицы в рабочем состоянии, вытащите вал позиционирования и поворачивайте матрицу в 180° вручную, затем возвратите вал позиционирования.Теперь новая катушка в рабочем положенииЦиклы повторяются таким образом.
| ОД катушки |
Φ1000-1800 мм |
| Идентификатор катушки |
Φ480-520 мм |
| Ширина ленты |
60-190 мм |
| Толщина ленты |
10,0-3,5 мм |
| Масса ленты |
Макс2.5T |
| Тип расширения |
Механическое расширение |
| Перерыв. |
Пневматическое управление |
Автоматическая стрижка и зажигательиспользуется для резки нерегулярных концов полос, а затем соединения полос путем сварки.
| Ширина полосы |
60-190 мм |
| Толщина сварки |
10,0-3,5 мм |
| Тип резки |
Автоматическая стрижка |
| Модель сварки |
автоматическая сварка |
| Пневматическое давление |
0.5МПа |
| Рабочий цикл |
Макс.300 секунд |
СпиральнаяАккумулятор
Это устройство включает в себя пресс и устройство переносного материала, аккумулятор, агрегат переносного материала, электрический блок управления.
Пресс и переносное материальное устройство:В основном включает в себя раму, электродвигатель, тормозный агрегат, колеблющуюся направление передачи мощности оси снижающей скорости, пресс и переносное колесо,Система воздуха под давлением рулона, проверяется скорость единицы; он может подавать сталь ленты аккумулятор и средние время он будет передавать информацию о скорости переноса в электрическую систему управления,Когда мы требуем остановки, несите материал в этот блок., он остановит прокат на электродвигатель и нажмите & переносить материал прокат на перерыве, а также может регулировать скорость, чтобы переносить электродвигатель и блок переносить скорость материала.
Сборка аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и давление.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.
Устройство для отпуска материала: включает раму, рулевые рулоны направления, рулевые рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления.
Tтехнические параметры:
Преимущество: больше материалов для хранения, без ударов по стальной поверхности.3.5м
толщина стальной катушки1.0-3,5 мм; ширина:60-190 мм
скорость движения грузового материала:Vmax=200m/min
гидравлическое давление масла:7Mpa
напрямую мощность электродвигателя прессы и носителя:13KW
электродвигатель рамы аккумулятора: 15 КВт
Формирование и размеры

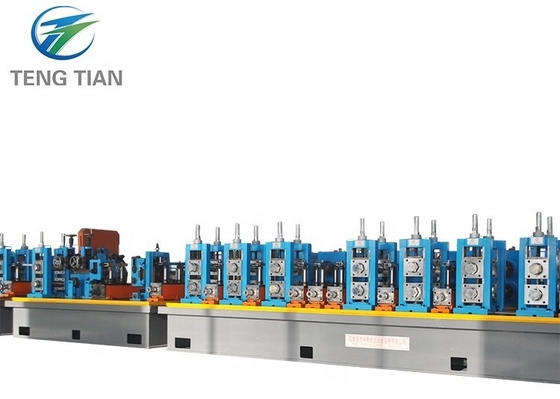

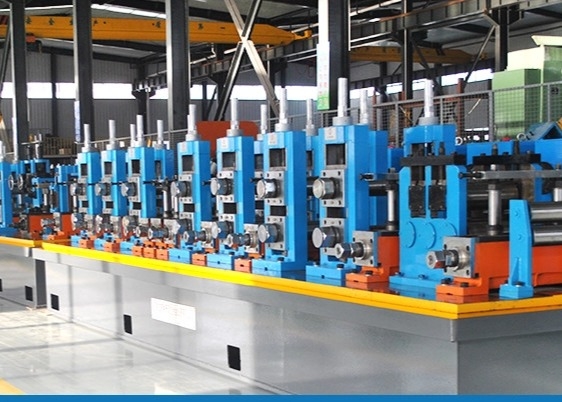

Формирование и размещение мельницы использует принцип формирования роликового типа и высокочастотную индукционную сварку.Стрипа подается в формовочной машины устройством питания в мельнице и формовочный ролик непрерывно вращаются и нажимают ленту в требуемую формуИз-за кожи и родственного эффекта высокочастотный ток концентрируется на сварном соединении, которое быстро нагревается и достигает температуры сварки.Шев трубки сварка под давлением сжатия роликовГотовая сварная труба с требуемым размером может быть получена после охлаждения, размещения и первичного выпрямления.
| Формирую передозировку труб. |
Круглая труба φ20-φ60 мм, толщина |
| Формирование толщины стены трубы |
1.0-3.5 мм |
| Скорость формирования |
90 м/мин |
| Количество формовочных стендов, горизонтальные |
7 |
| Количество формовочных стендов, вертикально |
8 |
| Количество горизонтальных подстав |
5 |
| Количество размеровых стендов, вертикальные |
5 |
| Голова турка |
1 комплект |
| Диаметр вала и материал горизонтального подшипника |
Φ65 мм, материал 40Cr |
| Диаметр вала и материал вертикальной подставки |
Φ45 мм, материал 40Cr |
| Скребкорезатель |
2 комплекта |
| Главный двигатель |
75 кВт + 90 кВт |
ХолодныйПила
Он используется для точного резки трубы на длину автоматически при условии, что труба непрерывно поставляется из мельницы на высокой скорости.
Двигатель привода: сервомотор мощностью 11 kW
Мотор резки: 7,5 кВтпеременная частота
Мотор питания, сервомотор 2,2 кВт
Стол, скамейка и упаковочная машина
Затем простые упаковочные машины упаковывают трубы в шестиугольную форму.
Простая упаковочная машина содержит контейнер и пневматически приводное оборудование для выравнивания.
Двигатель скамейки: 3 КВт.
7,200 КВт Высокочастотный сварщик в твердом состоянии
Ⅰ. Технические параметры
Выходная мощность: Pout>200kW
Проектированная частота: f=400~450KHZ
1 Проектированные параметры
- Номинальная мощность: 100 kW
- Номинальная мощность постоянного тока: Pd=120kW
- Номинальное напряжение постоянного тока: UdN=450V
- Номинальный постоянный ток: IdN=250A
- Общая эффективность: η≥85%
- Мощность > 100 кВт
- Инвертор MOSFET: 60 кВт × 2
- Режим выхода резервуарной цепи: выход трансформатора сварки отсутствует, вторичный резонанс
2 Требования к распределению энергии
- Номинальная мощность: 100 kW
- Номинальная мощность постоянного тока: Pd=120kW
- Коэффициент мощности на линии: COSφ≥0.85
- Мощность распределения электроэнергии: S≤180kVA
- Напряжение питания: 3-фазное 380V/50Hz (оборудование может работать при напряжении 380V±10%)
- Линейный ток: I=220 A
- Кабель вводный: каждая фаза принимает 185 мм2медный кабель, 3-фазный 4-линейный
Ролик:
Материал: Cr12
