высокочастотная сваривая станция автоматического регулирования Plc мельницы трубки φ114

1 общее введение

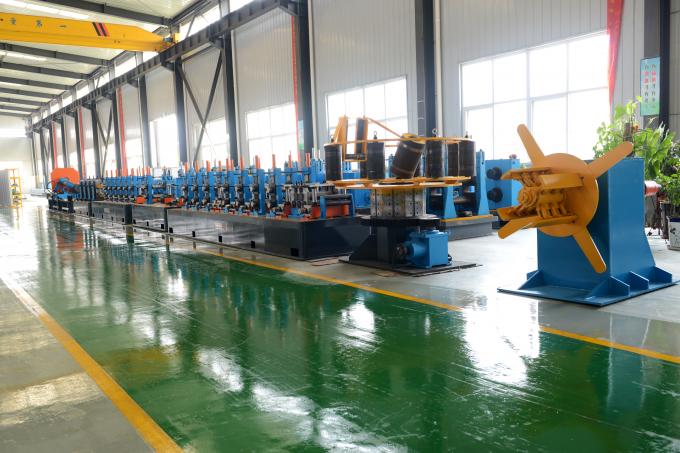

Производственная линия трубы Ф114Q высокочастотная сваренная конструирована для произведения сваренных труб 20~114mm в диаметре и 0.8~4mm в толщине стены так же, как квадратных и прямоугольных трубах и сформировала разделы соответствуя размера. Продукты соответствуют стандарту BS/ASTM. Принимающ преимущества оборудования такого же вида в стране и за рубежом, каждый элемент производственной линии конструирован с новыми идеями. Применение технологии пропуска Германии, станции автоматического регулирования PLC и великобританской гарантии регулируя блока скорости Eurotherm цифровой что производственная линия работает надежно и работает и поддерживает легко. Было самое лучшее внутри государства, производственная линия может также соперничать выдвинутые одни в мире.

2 главных технические данные:

2,1 основные спецификации:

2.1.1 диаметр трубы: Φ20~Φ114mm

2.1.2 толщина стены: 0.8~4mm (круг)

         0.8~3mm (кв. & Rect.)

2.1.3 длина трубы: 4~7m

длинной с К точность 2.1.4: 0--6mm (CNC/STD)

2,2 условия сырья:

2.2.1 низкоуглеродистая сталь стального и низкого сплава конструктивная

       Механические характеристики: σb≤500MPa, σs≤300MPa

2.2.2 ширина прокладки: 60~360mm

2.2.3 толщина прокладки: 0.8~4mm

2.2.4 внутренний Dia. катушки: 490~550mm

2.2. Наружный Dia. катушки: 900~1800mm

2.2.6 веса катушки: ≤5t

2,3 формировать скорость: 20~70m/min

2,4 полная сила: appro. 630kW

2,5 обжатый воздух:

2.5.1 расхода потока: ³ /min 4m

2.5.2 давление: 0.4~0.7MPa

2,6 водоснабжение

2.6.1 для HF: расход потока: 100l/min

2.6.2 для охлаждать: расход потока: 200l/min

2.6.3 давление: 0.1~0.25MPa

Технологический процесс 3:

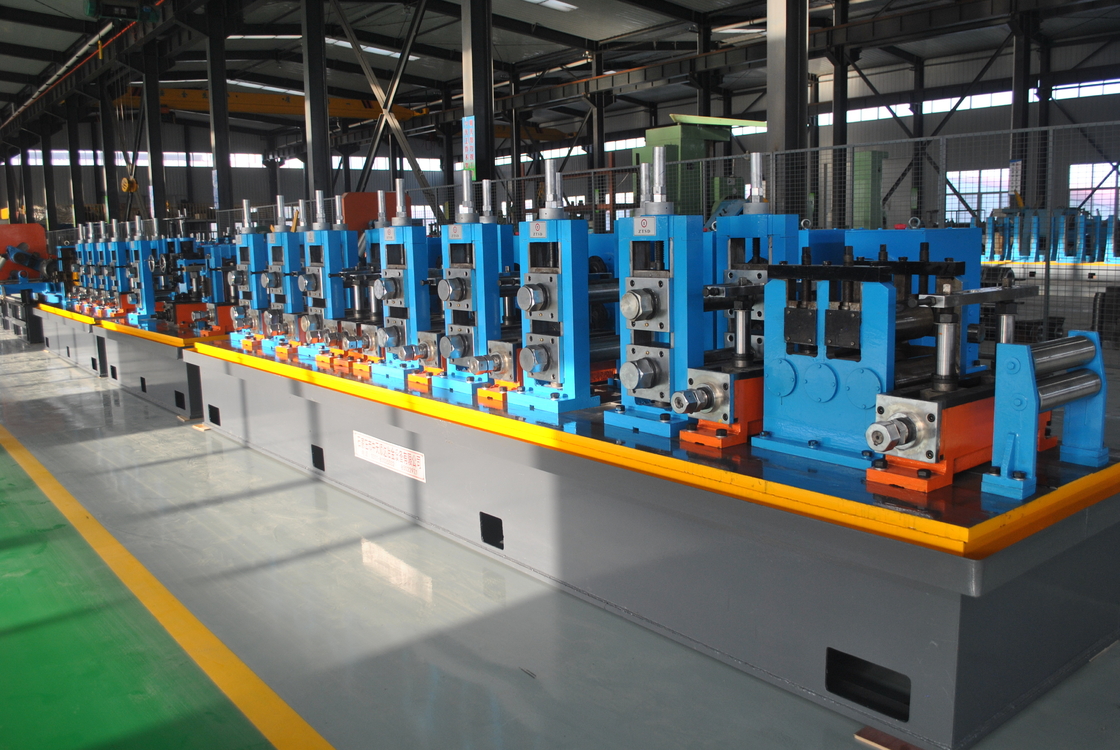

Раскручивая →Shearing и сварка встык →Storing в →Flying аккумулятора →Forming →welding →Cooling →Sizing увидели резать собирать →Pipe

• Мастерская:

8m широкое, 100m длиной, по крайней мере 5m высокое от рельсов потолка, который нужно смолоть.

• Условия доставки:

- Пересылка не позднее 4 месяца после получения первого взноса

• Условия оплаты:

- 30%: Полная сумма первого взноса будет оплачена T/T к продавцу в течение 15 дней после подписи контракта. Контракт после этого приходит во влияние.

- 70%: Перед пересылкой L/C.

• Гарантия качества и обслуживания

обслуживание Пре-продаж:

·Мы можем обеспечить изображения законченного оборудования перед пересылкой для обеспечения подлинности наших продуктов.

·Если правительство не позволяет продавцу выйти Китай и пойти к стране клиента для отладки оборудования, то мы снабдим онлайн удаленное наведение инженер покупателя, и делаем самое лучшее продавца для того чтобы обеспечить ясный и полный план для того чтобы помочь покупателю с установкой и поручать оборудования.

·Если китайское правительство может позволить продавцу выйти Китай и пойти к стране клиента для отладки оборудования, то мы отправим инженерам там как описано ниже:

Оборудование приезжая на покупателя, технический обслуживающий персонала на отладке сцены, обслуживании, оборудовании поручая, поручая, инструкцию эксплуатации и техническое обслуживание, ответственную за техническую подготовку для технических персоналов эксплуатации и техническое обслуживание оборудования покупателя.

Времени отлаживать один месяц, не позднее один месяц оплата потребности покупателя для зарплаты EUR 150,00 инженера один человек дня одного, поставка atrtickets для поездки туда и обратно, также нужна поставка местные расходы, как еда, комнаты и преобразовать. Если должный к причине покупателя, задержите время отлаживать, оплату потребности покупателя для инженера EUR 150,00 один человек один день.

Количество инженеров оборудования поручая: По крайней мере 3.

Послепродажное обслуживание:

Использованный в потребителях для того чтобы остаться неизменным правилами, под нормальным работая оборудованием, с 12 месяцев от даты прибытия оборудования, как несомненно удар по качеству, который нужно использовать, части повреждают руководство к оборудованию не могут нормальная работа, фабрика передаст ремонт или замена бесплатно. Времени отлаживать один месяц, не позднее один месяц оплата потребности покупателя для зарплаты EUR 150,00 инженера один человек дня одного, поставка atrtickets для поездки туда и обратно, также нужна поставка местные расходы, как еда, комнаты и преобразовать. Если должный к причине покупателя, задержите время отлаживать, потребность покупателя для того чтобы оплатить для инженер EUR 150,00 один человек один день.

Количество инженеров оборудования поручая: По крайней мере 3.

• Технический обеспеченный документ

●Руководство по эксплуатации (обеспеченное во время месяца перед сроком поставки)

●Акт досмотра (обеспеченный на сроке поставки)

●Нагружая заказ (обеспеченный на сроке поставки)

●Схема размещения (обеспеченная во время месяца перед сроком поставки)

●Смолотый низкопробный чертеж (обеспеченный во время месяца перед сроком поставки)

●Электрическая диаграмма принципа

●Общий сборочный чертеж каждого блока линии

●Диаграмма части уязвимых частей
