ОписаниеТрубная мельница
1.1 Резюме:
Это оборудование специально используется для производстваΦ25-Φ80мм,δ1,5-4,0мм высокочастотных прямых сварных труб и соответствующих квадратных труб и специальных труб ((δ≤3,2мм).Поставка оборудования - от развертки до режущей пилы фиксированной длиныСкорость проката может регулироваться соответственно в соответствующем диапазоне диаметра трубы и толщины стенки.
1.2 Применяемый материал:
(1) горяче- или холоднокатаная стальная лента (согласно GB700-88 или GB1591-88)
(2) Материал: низкоуглеродистая сталь, низколегированная стальδs≤345Mpa,δb≤610Mpa
(3) Толщина стальной ленты: 1,5-4,0 мм (согласно GB708-88)
(4) Ширина стальной ленты: 80-245 мм
(5) И.Д. стальной катушки: Φ500-Φ650 мм
(6) О.Д. стальной катушки: Φ800-Φ1500 мм
(7) Максимальная масса катушки: ≤ 2500 кг
1.3 Диапазон размеров стальных труб для обработки:
(1) О.Д.: Φ25-Φ80 мм 20*20-40*80
(2) Толщина стенки: 1,5-4,0 мм (квадратная труба и специальная трубаδ≤3,2 мм)
(3) Длина: 4-10 м
1.4 Процессный поток продукции (стальной трубы):
Raw material (steel coil) → uncoiling → shearing and end welding → material accumulating → non-power leveling → mill-forming → high-frequency welding → removing burrs outside of weld seam → cooling → sizing → roughly straightening → fixed length cutting → finished pipe → conveying finished pipe pass for rolls.
1.5 Скорость фрезы: 20-60 м/мин ((толщина стальной ленты:1.5-2.0 мм, скорость фрезы: 80 м/мин)
1.6 Мощность высокочастотного оборудования: 250 кВт
1.7 Предложенные пользователю необходимые принадлежности (только для справки):
(1) Мастерская: 90м × 15м (длина × ширина)
(2) Электрическая комната: 6м × 4м (длина × ширина)
(3) База основания машины (см. чертеж основания поставщика)
(4) Воздушный кран: 1x10T и 1x5T
(5) Источник питания:
a. Двигатель оборудования: 75KW+75KW+22KW+18.5KW +15= 205.5KW
b. Высокочастотный двигатель: 250 кВт
(6) таблица для готовых труб после резки.
(7) Пять кусочков пиловых лезвий для слежения за пилой, спецификация по инструкции и количество по потребности клиента.
(8) Магнитная стержня для сварочного аппарата: за счет покупателя.
(9) Два агрегата насосов Φ3 ′, поставляемых покупателем для охлаждения высокочастотных электрических и основных агрегатов.
(10) один водоохлаждающий бассейн объемом 35 м3 каждый, который должен быть установлен покупателем с целью охлаждения основных блоков.
Перед сборкой схема должна дойти до электрического шкафа высокочастотного помещения.Электрическое соединение для высокочастотного помещения с общим столом управления и станцией кнопок. (Решение о размерах и количестве при установке на месте, покупке на рынке)
(12) Высокочастотная комната для машинного блока.
(13) Один комплект воздушного компрессора (поставляется покупателем)
(14) Подъемное оборудование и инструменты для установки машины, максимальный вес одной части составляет 10 тонн.
2Введение основныхУстройства:
2.1 Декоиллер
Тип конструкции: зажимание и
В этом случае необходимо использовать сырье с двойной буровой структурой, которая обеспечивает альтернативное питание стальной катушки и обеспечивает свободное вхождение стальной ленты в аккумулятор.
Применимый диапазон: сталь 100-245 мм
ширина ленты толщиной 1,5 - 4,0 мм,
Φ1000-Φ1500 мм стальной катушки O.D.,
Идентификатор стальной катушки Φ500-Φ650 мм,
Максимальная масса стальной катушки ≤ 2500 кг.
2.2 Машина для стрижки и сварки, обеспечивающая упорядоченную стрижку двойной стальной катушки, а затем сварку и выравнивание шва сварки.
2.3 Аккумулятор:Акумулятор представляет собой устройство для хранения ленты в продольносварной трубе и производстве формованной секции.Он сохраняет определенное количество ленты и оставляет время для сварщика, чтобы срезать и прикрепить концы к полоскам.Это одна из основных машин в современной трубопроводной линии и сформированной линии сечения.

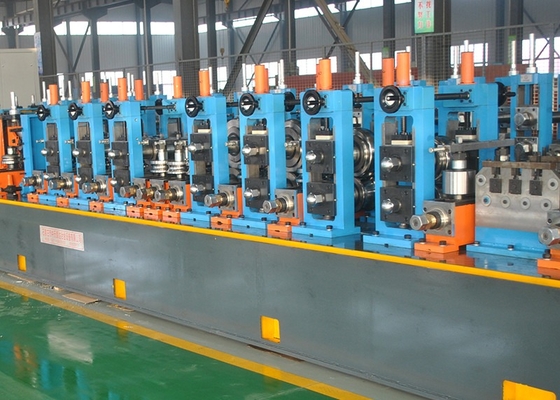

2.4 Формирующая, сварная и размещающая установка:
(1) Устройство для подачи и выравнивания стальных полос:
a. Тип: 5 рулонов пассивно выравниваются для выпрямления стальной ленты перед вводом в формирующую установку.
b. Руководящий ролик: одна пара

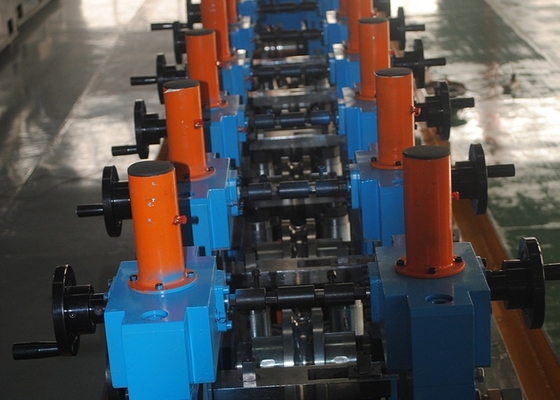

(2) Устройство формования:
В основном грубая фрезерная обработка, формирование стальной ленты и регулирование сварного шва.
a. Горизонтальная рамка для ролика:
Количество: 7
Структура: 45# литая сталь, двойной корпус, сменные ролики в стороне
Диаметр вала горизонтальной валы: Φ80 мм, материал: 40 Cr
b. Вертикальная рамка для ролика:
Количество: 7
Тип: пассивное вращение
Диаметр вертикального вала рулонов: Φ50 мм, материал: 45* сталь
c. Ответственность трансмиссии привода
Количество: 7
Структура: спиральная косыя шестерня, цилиндрическая шестерня
Материал: корпус: HT250, редуктор:20CrMnTi и 40Cr, вал ввода и вывода: 40Cr
Трансмиссия привода: 14 комплектов универсального вала трансмиссии Jeep Auto CA141
(3) устройства для направления, экструдирования и сварки, очистки:
a. один набор рулевой стойки для управления направлением шва труб, чтобы обеспечить плоское и прямое проникновение шва труб в экструдирующие ролики.
b. Один набор экструдирующих рулонов для управления швом сварки для успешной сварки.
c. Два набора рамы скребпера для скребки отломок за пределами шва
(4) Один набор охлаждающей трубы
(5) Устройство для измерения размеров:
В основном тонко формованные трубы после сварки и контроля точности размера. Каждый из 5 комплектов горизонтальной стойки и вертикальной стойки, и ветви коробки передач, 10 комплектов универсального вала.(структура такая же, как и устройство для формирования)
(6) Каркас машины для грубого выпрямления:
a. Использование: в основном используется для грубого выпрямления готовой трубы онлайн.
b. Тип: тип головки турка, односторонние 4 ролика × 2 комплекта.
c. Два набора кроватей для установки.
2.5 Режущая пила:
(1) Способ резки: компьютерное отслеживание и автоматическая резка
(2) Толщина резки: δ1,5-4,0 мм
(3) О.Д. резки: Φ25-Φ80 мм
(4) Длина резки: 4-13 м
(5) Время резки: 8-10 раз/мин
(6) Толерантность резки: ≤6 мм
(7) Режущий двигатель: 22 кВт, двигатель переменного тока второго класса
(8) Двигатель: серия Z4, DC15KW, один комплект
2.6Завершенный трубопроводный стол: сварная рамочная конструкция, оснащенная системой сигналов размеров.
2.7Высокочастотный электрический: 250 КВт, применимое питание 380 В/220 В 50 Гц
