Автоматическая высокочастотная сварочная линия для труб HG60x60x3, изготовленная по индивидуальному заказу
Компоненты и характеристики станка
1. Двойной конусный разматыватель
Разматыватель имеет конструкцию с двойным расширением и консольными оправками. Он состоит из двух основных частей: основного корпуса и неподвижного основания. Основной корпус оснащен ручной системой для удовлетворения потребностей в расширении, сжатии и торможении оправок.
| Спецификация |
Значение |
| Наружный диаметр рулона |
φ1800 мм |
| Внутренний диаметр рулона |
φ508 мм |
| Ширина полосы |
80-240 мм |
| Толщина полосы |
1,0-3,0 мм |
| Вес полосы |
Макс. 3,0 т |
| Тип расширения |
ручной |
| Тормоз |
Пневматический привод |
2. Автоматические ножницы и сварочный аппарат
Ножницы-сварочный аппарат являются важным узлом оборудования линии производства труб и в основном используются для обрезки нестандартной головки или пробной полосы, а затем для соединения пробной полосы с головкой следующей полосы, чтобы обеспечить непрерывность обработки.
| Спецификация |
Значение |
| Ширина полосы |
80-240 мм |
| Толщина сварки |
1,0-3,0 мм |
| Тип резки |
гидравлический |
| Режим сварки |
Автоматический |
| Пневматическое давление |
0,5 МПа |
| Рабочий цикл |
Макс. 300 секунд |
3. Спиральный накопитель
Эта машина используется между машиной для резки и сварки и основным станком (формовочно-калибровочной машиной). Его функция заключается в том, чтобы выработать предыдущую полосу, а следующая полоса подготовлена из непрерывного производства основного станка (формовочно-калибровочной машины), обеспечивается в течение времени и достаточного хранения полосовой стали.
Эта машина в основном состоит из рамы направляющего ролика подачи, устройства зажима подачи, узла корпуса петлителя, устройства разгрузки и устройства электрического управления.
| Спецификация |
Значение |
| Толщина |
1,0-3,0 мм |
| Ширина |
80-240 мм |
| Преимущество |
Хранение материала больше. Отсутствие ударов по поверхности полосовой стали |
| Скорость подачи |
Макс. 200 м/мин |
| Мощность приводного двигателя |
Переменный ток 15 кВт |
| Мощность двигателя накопителя |
Переменный ток 15 кВт |
| Диаметр хранения |
4,2 метра |

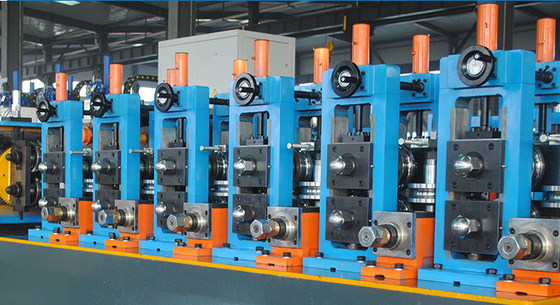

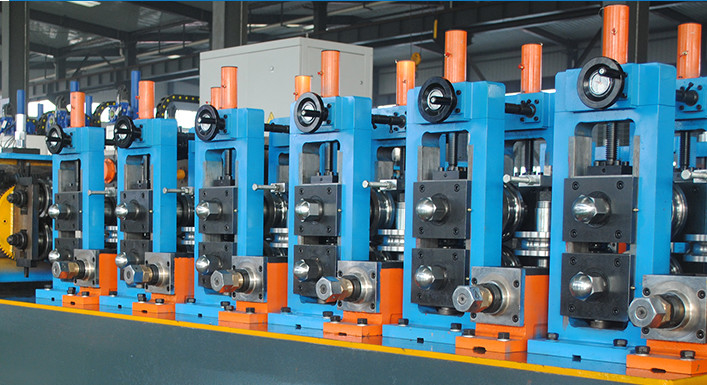

4. Формовочно-калибровочная машина

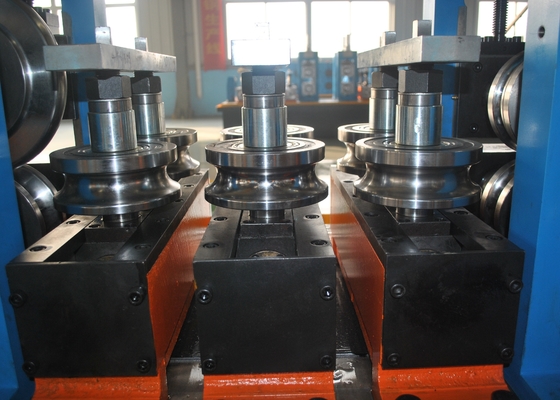

ЧАСТЬ 1: Формовочная часть
Стальная полоса поступает в формовочный стенд, а затем в формовочную часть, принимая круглую форму.
| Характеристика |
Описание |
| Регулировка горизонтального валка |
Способ регулировки вверх и вниз, регулировка червячной передачей, возможна раздельная регулировка |
| Выравнивающий валок |
Нижний вал активный, фиксированная сторона с компенсационной прокладкой |
| Технический параметр |
Значение |
| Количество горизонтальных стоек |
6 |
| Диаметр горизонтального вала |
65 мм |
| Материал горизонтального вала |
42Crmov |
| Скорость формовки |
40-100 м/мин |
| Двигатель |
Постоянный ток 90 кВт |
| Материал выравнивающего стенда |
Сварка стальных листов |
| Количество вертикальных стоек |
2 |
| Диаметр вертикального вала |
35 мм |
| Материал вертикального вала |
40Cr |
| Универсальный стенд |
3 |
ЧАСТЬ 2: Направляющая сварного шва и стойка прижимного валка, резак для сварного шва
Прижимной ролик предназначен для сжатия края трубы, который был нагрет до температуры сварки, путем сжатия роликов, обеспечивающих определенное давление для достижения цели сварки. Резак для сварного шва используется для удаления сварного шва и удаления внешнего заусенца. Он состоит из двух резцов для попеременного использования. Если один поврежден, другой займет его место для удаления. Скребки можно регулировать и иметь функцию быстрого подъема с помощью кулачка. Под ножом есть два опорных ролика, чтобы выдерживать перерасход скрапа. И после резака для сварного шва с одной горизонтальной стойкой для полировки.
| Компонент |
Спецификация |
| Скребок |
2 комплекта |
| Конструкция стойки прижимного ролика |
5-валковое сжатие |
| Диаметр вала прижимного ролика |
50 мм |
| Материал вала прижимного ролика |
40Cr |
ЧАСТЬ 3: Блок водяного охлаждения
Материал: сварка стальных листов
ЧАСТЬ 4: Калибровочная часть
Круглая труба после калибровки принимает требуемый диаметр и форму
| Технический параметр |
Значение |
| Количество универсальных стоек |
4 |
| Диаметр горизонтального вала |
65 мм |
| Материал горизонтального вала |
42Crmov |
| Двигатель |
Двигатель постоянного тока 90 кВт |
| Материал выравнивающего стенда |
Сварка стальных листов |
| Материал вертикального вала |
40Cr |
| Турция голова |
2 комплекта |
ЧАСТЬ 5: Коробка передач
| Компонент |
Спецификация |
| Количество коробок передач |
13 |
| Материал корпуса коробки передач |
Сварка стальных листов |
| Материал шестерни |
20CrMnTi |
| Твердость шестерни |
HRC 58-62 |
| Материал вала шестерни |
40 Cr |
| Твердость вала шестерни |
HRC40-45 |
| Количество редукторных коробок |
2 |
5. Холодная пила
Холодная пила используется для точной автоматической резки всех видов рамных труб. Что касается использования высокоточной системы управления STD и механической системы, этот блок имеет преимущество точных размеров, а также преимущество механической передачи, поэтому быстрая способность и точная обработка, без заусенцев - это преимущество этого блока.
| Спецификация |
Значение |
| Размер квадратной трубы |
20x20-60x60 мм |
| Размер прямоугольной трубы |
20x25-40x80 мм |
| Материал |
Q235 |
| Скорость |
Макс. 100 м/мин |
| Длина резки |
6-12 м |
| Точность |
±3 мм |
| Приводной двигатель |
15 кВт серводвигатель (yaskawa Japan) |
| Двигатель подачи |
4,4 кВт серводвигатель (yaskawa Japan) |
| Двигатель резки |
11 кВт частотно-регулируемый двигатель |
6. Высокочастотный сварочный аппарат мощностью 200 кВт
- Водяное охлаждение
- Все в одной модели
- Параллельный тип
