Основные параметры и спецификации:
| Соответствует стандарту YB189-64 |
| Материал |
Сталь низкоуглеродистая и сталь низколегированная для строительства |
| Механические свойства |
σb≤380Mpa,σs≤275MPa |
| ширина полосы |
80 ‰ 300 мм |
| толщина ленты |
1.0 ≈ 4,0 мм |
| Идентификация катушек |
Φ508 мм |
| Слишком много катушек |
φ1800 мм |
| Масса катушки |
≤ 3,5 Т |
- Спецификация сварных труб
| Размер квадратной трубы |
20х20-75х75 мм |
| Размер прямоугольной трубы |
20х25-50х100 мм |
| толщина трубы |
10,0-4,0 мм |
| Протяженность трубы |
6-12 м |
| Точность длины резки |
±2 мм |
| Скорость формирования |
40-100 м/мин |
- Электричество, вода и воздух
| Сила |
Объем мощности линии |
Приблизительно 450 кВт |
| Источник питания |
480В/60Гц/3фазы |
| Вода для охлаждения циркуляции |
Поток |
20 т/ч ≈ 30 т/ч |
| Объем пула |
30 метров3 |
| Сжатый воздух |
Поток |
5 м3/мин |
| Давление |
5 ‰ 11 кг/см2 |
| Ширина 6 м, длина 70 м, высота не менее 5 м от потолочных рельсов до земли. |
III.Параметры и спецификации каждой машины:
(1) Двойной конусный разворачиватель
|
Разворачиватель имеет структуру одноразовых расширительных и подъемных мандрилов.Основной корпус оснащен ручной системой для удовлетворения потребностей в расширении, сжимание и торможение мандрилов
| ОД катушки |
φ1800 мм |
| Идентификатор катушки |
Φ508 мм |
| Ширина ленты |
80-300 мм |
| Толщина ленты |
10,0-4,0 мм |
| Масса ленты |
Максимально 3,5 Т |
| Тип расширения |
Руководство |
| Перерыв. |
Пневматическое управление |
|
(2)Машина для выравнивания прямой головы и машина для выравнивания щипца
|
Структура:
Устройство верхнего ролика под давлением управляется гидравлическим цилиндром, и двигатель активно приводится в действие, что приводит к вращению ремня во время размотки.Лезвие, управляемое гидравлическим цилиндром, может быть вытянуто и раскачено в соответствии с диаметром стальной катушки, которую необходимо демонтировать, и он может адаптироваться к удалению стальной катушки различных размеров.
|
| Коулинная ОД |
Φ1000-Φ1600 мм |
| Ширина катушки: |
80-300-320 мм |
| Двигатель перемещения на прессовых роликах |
AC3 Kw ((сименсы,бейд)
|
| Структура |
Сварка профилей |
|
(3)Автоматическая стрижка и сварка
| Сварщик на срезке является важным элементом оборудования трубопроводной фабрики, и в основном используется для резки ненормальной стальной головы или пробы,и затем соединение последнего испытания стальной полосы с следующей головой полосы, чтобы обеспечить продолжение обработки. |
| Ширина полосы |
80-300 мм |
| Толщина сварки |
10,0-4,0 мм |
| Тип резки |
Отрезание воздухом |
| Режим сварки |
Автоматический |
| Пневматическое давление |
0.5МПа |
| Рабочий цикл |
Макс.300 секунд |
|

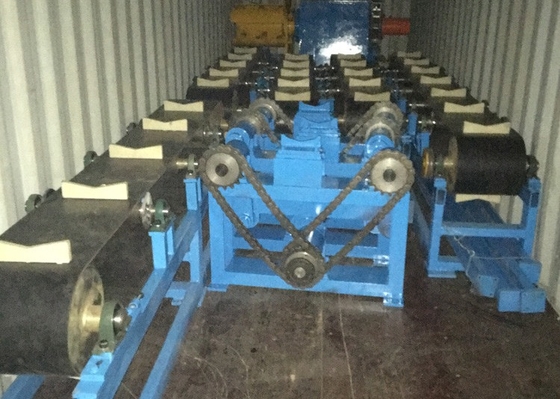

(4)Горизонтальный спиральный аккумулятор
- Эта машина используется между режущей сварочной машиной и основным компьютером (машиной для формования размеров).Непрерывное производство основной машины (машины формования) обеспечивается в течение определенного времени, и достаточное количество стальной ленты хранится..
- Эта машина в основном состоит из рулевой рамы для подачи, устройства подачи зажима, корпуса петли, устройства разряда и устройства электрического управления.
- Устройство питания: в основном состоит из рамы, двигателя, тормоза, универсального привода редуктора, ролика и пневматической системы рулевого ролика.Когда нужно прекратить кормление, тормоз Он может остановить вращение двигателя и ролика питания зажима, а скорость вращения и скорость питания электродвигателя могут регулироваться электрическим управляющим устройством.
- Сборка корпуса петли: в основном состоит из двигателя, основы машины, внутреннего периферийного ролика, центрального ролика разряда, наружного кольцевого ролика и ролика давления и т. д.Он может хранить полосу стали, отправленной клипом питания устройства и может быть из центра Выброс ролик выводится.
- Устройство для разряда: состоит из скобки, группы рулевых проводников, верхнего и нижнего рулевых проводников и устройства для измерения скорости.Он может горизонтально ввести стальной ремень, хранящийся в корпусе петли в формирующем устройстве и сделать устройство.
|
| Толщина |
10,0-4,0 мм |
Ширина |
80-300 мм |
| Преимущество |
Больше материалов для хранения
Никакой забастовки на стальной поверхности
|
Скорость подачи |
Макс 200 м/мин |
| Мощность двигателя |
Обменное давление 15 KW |
Мощность двигателя аккумулятора |
Обменное давление 22 кВт |
| Диаметр хранилища |
40,5 метра. |
|
|
|

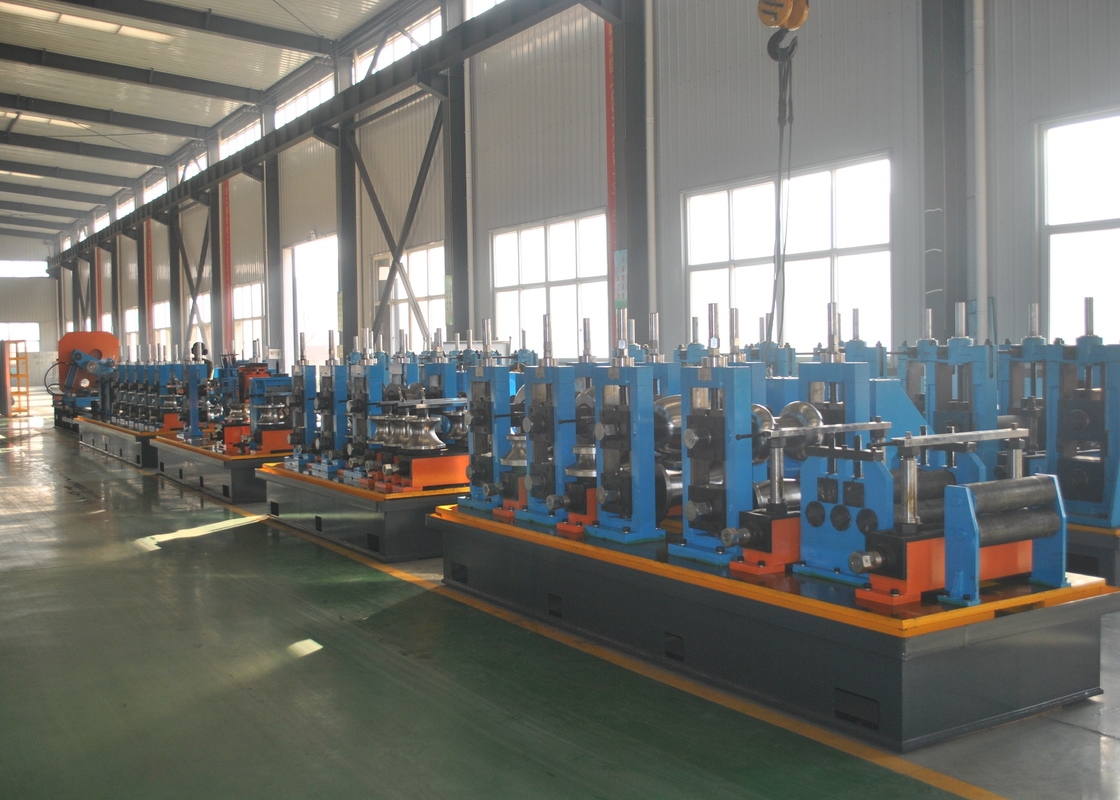

(5)Машина для формования и размера
| Часть 1.Формирующая часть |
| |
| Стальная лента входит в формовую стойку, затем в формовую часть в круглую форму. |
| Особенность |
Горизонтальный подъем и падение регулируемый способ, регулируемый червь, и может регулироваться отдельно |
| Нижняя вала нагнетателя активна. |
| Уравнительная вала с фиксированной стороной с компенсационной подложкой |
|
Технические параметры
|
Количество горизонтальных стендов |
6 |
| Диаметр горизонтального вала |
85 мм |
| Материал горизонтального вала |
42Crmov |
| скорость формирования |
40-100 м/мин |
| двигатель |
DC110Kw |
| материалы для выравнивающих стендов |
Сварка стальных пластинок |
| Количество вертикальных стендов |
2 |
| диаметр вертикального вала |
45 мм |
| материал вертикального вала |
40Cr |
| Универсальная стойка |
3 |
|
| Вторая часть.Сварка швов и подставка для сжатия рулонов,резальщик для сварки шариков |
|
Сжимающий ролик состоит в том, чтобы сжимать край трубы, которая была нагрета до температуры сварки, сжимая ролики, дающие определенное давление для достижения цели сварки.
Сварный резач используется для скрепка сварного шва и удаления внешнего зазора. Он состоит из двух резачей для чередования. Если один поврежден, другой займет место для скрепа.Скреперы могут регулироваться и иметь функцию быстрого подъема с помощью камерыПод ножевой стойкой расположены два подшипника, чтобы нести перенапряжение при скребке, и за резачкой шариков с одной горизонтальной стойкой для полировки.
|
| |
| Нож из лома |
2 комплекта |
| Структура стойки для сжатия ролика |
5 сжатия на роликах |
| диаметр вала сжатия |
50 мм |
| диаметр вала сжатия |
40Cr |
|
| Часть 3.Водоохлаждающее устройство: материал:сварка стальных плит |
| |
| Часть 4. |
| |
| Круглая труба после размеров части в требуют диаметр и форму |
| Технические параметры |
| Количество универсальных стендов |
4 |
| Диаметр горизонтального вала |
80 мм |
| Материал горизонтального вала |
42Crmov |
| двигатель |
Мотор постоянного тока 110 кВт |
| материалы для выравнивающих стендов |
Сварка стальных пластинок |
| материал вертикального вала |
40Cr |
| Голова индейки |
2 комплекта |
|
| Часть 5. Коробка передач |
| |
| Количество коробки редукторов |
13 |
| Материал корпуса коробки передач |
Сварка стальных пластинок |
| Материал для решетки |
20CrMnTi |
| Твердость редуктора |
HRC 58-62 |
| Материал вала редуктора |
40 Cr |
| Твердость вала редуктора |
HRC40-45 |
| Количество редукторной коробки |
2 |
|
(6) холодная
|
Холодная пила, используемая для точной автоматической резки всех видов рамочных труб.Это устройство имеет хорошее преимущество точно измерения, и машины передачи лучшее преимущество, так что быстрая способность и точная обработка, без Бурра является преимущество этого устройства.
|
| Размер квадратной трубы |
20х20-75х75 мм |
| Размер прямоугольной трубы: |
20х25-50х100 мм |
| Материал |
К.235. |
| Скорость |
Максимум 100 м/мин |
| Длина резки |
6-12 м |
| Точность |
±3 мм |
| Двигатель |
Сервомотор мощностью 15 кВт (YASKAWA Япония) |
| Мотор питания |
4Сервомотор мощностью.4кВт (YASKAWA Япония) |
| Мотор резки |
Мотор с переменной частотой 11 кВт. |
(7) Водоохладитель типа 200 кВт высокочастотный сварщик
- Все в одной модели
- Тип параллельного
Техника Данные из нержавеющей стали в одном интегрированном сварщике
Параметры проектирования
(1) Номинальная выходная мощность: 200 кВт
(2) Номинальное напряжение постоянного тока: UdN=235V
(3) Номинальный постоянный ток: 1000 А
(4) Выходная частота: f=350-420kHz
(5) Общая эффективность: η≈90%
(6) Форма резонанса: соединенный резонанс
(7) Форма выхода резервуара: нет выхода трансформатора сварки.
(8) Коэффициент риппла: 0,5%
(9) Режим сварки: индукционная сварка
(10) Мощность распределения энергии: 260 кВА
(11) Входное напряжение: трехфазная 380V/50Hz,3фазная 4-кабельная система
(12) Номинальный входный ток: I=379A
Система охлаждения мягкой воды (система охлаждения воздуха и воды)
(1) Рабочее давление воды: 0,32Mpa
(2) Поток охлаждающей воды: 25 м3
(3) Референтная мощность охлаждения: 60 кВт
(4) Стандартная конфигурация (мм): 2200×1250×2100
Состав нержавеющей стали в одном интегрированном сварщике
Состав системы
Высокочастотный сварщик твердого состояния состоит из 5 частей: SCR всеволновый выпрямитель, IGBT высокочастотный инвертор + PWM регулятор напряжения, высокочастотный трансформатор,Модуль быстрого восстановления диодов FRED высокочастотный выпрямитель, выход инвертора E-bridge.Правильный + PWM регулирование напряжения переменного тока завершается одной платой.Плата управления PWM встроена в основную плату.Основные функции блок-карты выполняются одночиповым компьютером + системой управления PWMРегулирование напряжения и управление обратной связью завершается путем соединения с двойным замкнутым петлей PI регулятора основной доски.Управление сигнализацией с помощью цифровой схемы, поскольку ядро управления в сочетании с аппаратным обеспечением быстрого ответа делает защитные действия чувствительными.
Высокочастотный сварщик твердого тела использует режим регулирования инвертора IGBT с полноволновой ректификацией и не нуждается в регулировании угла фазового сдвига SCR.он имеет преимущества высокого коэффициента мощности и хорошего эффекта энергосбережения также уменьшая площадь поперечного сечения вводящего кабеля.
Краткое представление о твердотельных HF сварщиках
Твердотельные HF сварщики предназначены для непрерывной работы.Весь набор оборудования достигает функции управления связью оборудования и диагностики неисправностей системой PLCРабочая статуя наблюдается на ЖК-дисплее.
