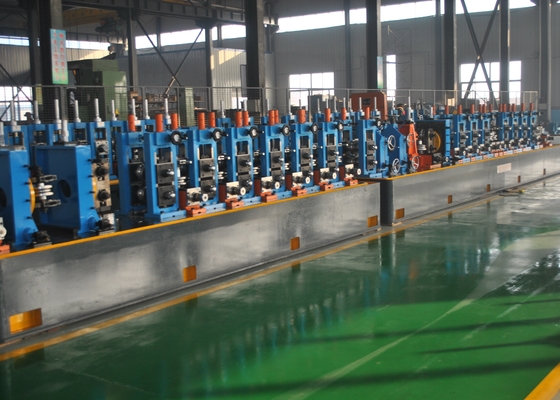

Высокочастотная сварная трубная мельница квадратная труба высокочастотная трубная мельница 25×25--80×80 мм

Name: Высокочастотная сварная трубная мельница квадратная труба высокочастотная трубная мельница 25×25--80×80 мм
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG102
Price: 50,000.00 USD
Availability: InStock

Product Details:

Место происхождения:	Хэбэй
Фирменное наименование:	TengTian
Сертификация:	CE, ISO9001, BV
Номер модели:	HG102

Detail Information

Место происхождения:

Хэбэй

Фирменное наименование:

TengTian

Сертификация:

CE, ISO9001, BV

Номер модели:

HG102

Наименование продукта:

Высокочастотная сварная трубная мельница квадратная труба высокочастотная трубная мельница 25×25--80

Толщина катушки:

1.5-4mm

Ширина катушки:

80-300мм

Внутренний диаметр:

508 мм

Внешний диаметр:

1800 мм

Скорость:

максимум 80 м/мин

Гарантия:

Один год

Материал:

Низкоуглеродистое HRC

ключевые слова:

Высокочастотный сварной трубный завод

Выделить:

High Light

Выделить:

мельница трубки квадратной трубы высокочастотная

мельница трубки 80×80mm высокочастотная

мельница трубы 25×25mm высокочастотная сваренная

Trading Information

Количество мин заказа:

1 набор

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

60 дней работы

Условия оплаты:

L/C, T/T

Поставка способности:

50 наборов/год

Product Description

Я...Основные параметры и спецификации:

Материал Спецификации:

Соответствует стандарту YB189-64
Материал	Сталь низкоуглеродистая и сталь низколегированная для строительства
Механические свойства	σb≤380Mpa,σs≤275MPa
ширина полосы	100 ‰ 320 мм
толщина ленты	1.0 ≈ 3,25 мм
Идентификация катушек	Φ508 мм
Слишком много катушек	φ1800 мм
Масса катушки	≤ 4T

Спецификация сварных труб

Диаметр круглой трубы	Φ31.8 φ101.6 мм
Размер квадратной трубы	25х25-80х80 мм
толщина ленты	10,0-3,25 мм
Протяженность трубы	4-6 м
Точность длины резки	±2 мм
Скорость формирования	20-80 м/мин

Электричество, вода и воздух

Сила	Объем мощности линии	Приблизительно 600 кВт.
Сила	Источник питания	480В/60Гц/3фазы
Вода для охлаждения циркуляции	Поток	20 т/ч ≈ 30 т/ч
Вода для охлаждения циркуляции	Объем пула	30 метров³
Сжатый воздух	Поток	5 м³/мин
Сжатый воздух	Давление	5 ‰ 11 кг/см²

Семинар требует:

Ширина 6 м, длина 70 м, высота не менее 5 м от потолочных рельсов до земли.

II.Параметры и спецификации каждой машины:

(1) один конусный гидравлический разворачиватель

Разворачиватель имеет структуру двойного расширения и подъемных мандрилов.Основной корпус оснащен гидравлической системой для удовлетворения потребностей расширения, сжимание и торможение мандрилов

ОД катушки	φ1800 мм
Идентификатор катушки	Φ508 мм
Ширина ленты	100-320 мм
Толщина ленты	10,0-3,25 мм
Масса ленты	Max4.0T
Тип расширения	гидравлические
Перерыв.	Пневматическое управление

(2) Автоматическая стрижка и сварка

Сварщик на срезке является важным элементом оборудования трубопроводной фабрики, и в основном используется для резки ненормальной стальной головы или пробы,и затем соединение последнего испытания стальной полосы с следующей головой полосы, чтобы обеспечить продолжение обработки.

Ширина полосы	100-320 мм
Толщина сварки	10,0-3,25 мм
Тип резки	гидравлическая резка
Режим сварки	Автоматический
Пневматическое давление	0.5МПа
Рабочий цикл	Макс.300 секунд

(3) Спиральный горизонтальный аккумулятор

Эта машина используется между режущей сварочной машиной и основным компьютером (машиной для формования размеров).Непрерывное производство основной машины (машины формования) обеспечивается в течение определенного времени, и достаточное количество стальной ленты хранится..
Эта машина в основном состоит из рулевой рамы для подачи, устройства подачи зажима, корпуса петли, устройства разряда и устройства электрического управления.
Устройство питания: в основном состоит из рамы, двигателя, тормоза, универсального привода редуктора, ролика и пневматической системы рулевого ролика.Когда нужно прекратить кормление, тормоз Он может остановить вращение двигателя и ролика питания зажима, а скорость вращения и скорость питания электродвигателя могут регулироваться электрическим управляющим устройством.
Сборка корпуса петли: в основном состоит из двигателя, основы машины, внутреннего периферийного ролика, центрального ролика разряда, наружного кольцевого ролика и ролика давления и т. д.Он может хранить полосу стали, отправленной клипом питания устройства и может быть из центра Выброс ролик выводится.
Устройство для разряда: состоит из скобки, группы рулевых проводников, верхнего и нижнего рулевых проводников и устройства для измерения скорости.Он может горизонтально ввести стальной ремень, хранящийся в корпусе петли в формирующем устройстве и сделать устройство.

Толщина	10,0-3,25 мм	Ширина	100-320 мм
Преимущество	Больше материалов для хранения Никакой забастовки на стальной поверхности	Скорость подачи	Макс 160 м/мин
Мощность двигателя	Обменное давление 22 кВт	Мощность двигателя аккумулятора	37 кВт
Диаметр хранилища	5 метров

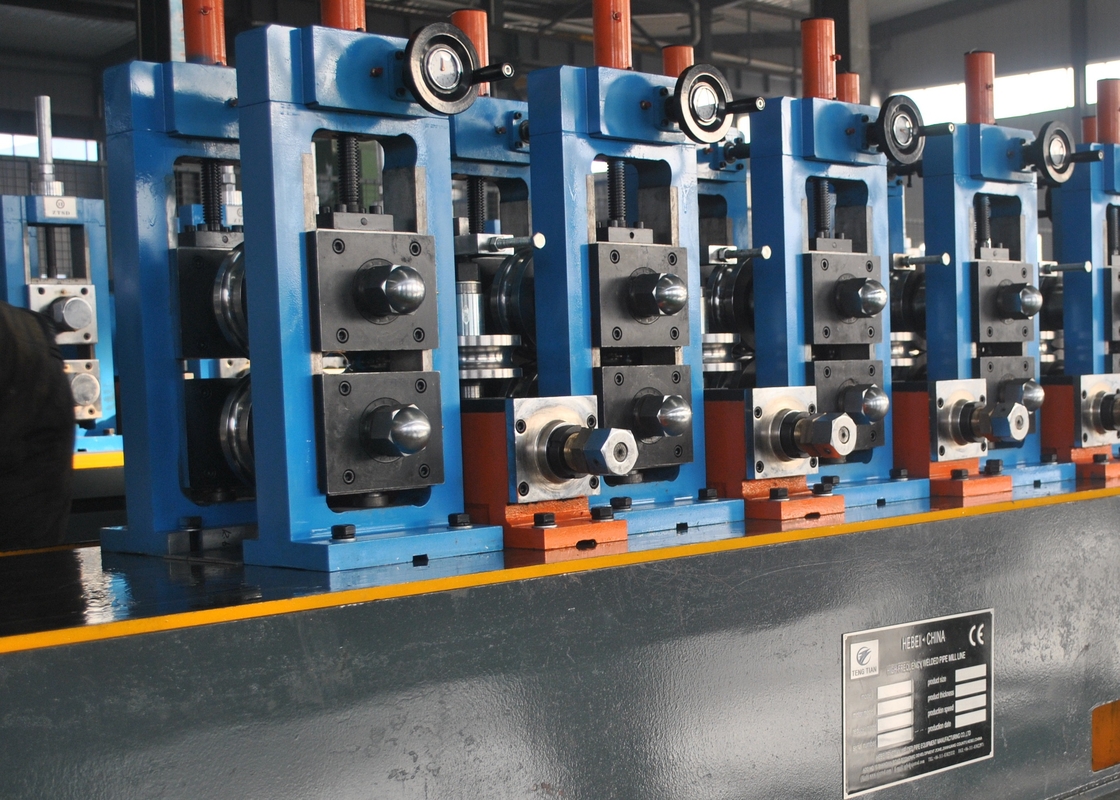

(4) Машины для формования и размера

Высокочастотная сварная трубная мельница квадратная труба высокочастотная трубная мельница 25×25--80×80 мм 3

Часть 1.Формирующая часть

Стальная лента входит в формовую стойку, затем в формовую часть в круглую форму.

Особенность	Горизонтальный подъем и падение регулируемый способ, регулируемый червь, и может регулироваться отдельно
	Нижняя вала нагнетателя активна.
	Уравнительная вала с фиксированной стороной с компенсационной подложкой
Технические параметры	Количество горизонтальных стендов	7
	Диаметр горизонтального вала	80 мм
	Материал горизонтального вала	42Crmov
	скорость формирования	20-60 м/мин
	двигатель	DC 110 кВт
	материалы для выравнивающих стендов	Сварка стальных пластинок
	Количество вертикальных стендов	7
	диаметр вертикального вала	50 мм
	материал вертикального вала	40Cr

Вторая часть.Сварка швов и подставка для сжатия рулонов,резальщик для сварки шариков

Сжимающий ролик состоит в том, чтобы сжимать край трубы, которая была нагрета до температуры сварки, сжимая ролики, дающие определенное давление для достижения цели сварки.

Сварный резач используется для скрепка сварного шва и удаления внешнего зазора. Он состоит из двух резачей для чередования. Если один поврежден, другой займет место для скрепа.Скреперы могут регулироваться и иметь функцию быстрого подъема с помощью камерыПод ножевой стойкой расположены два подшипника, чтобы нести перенапряжение при скребке, и за резачкой шариков с одной горизонтальной стойкой для полировки.

Нож из лома	2 комплекта
Сжатие вала ролика No.	2
диаметр вала сжатия	55 мм
диаметр вала сжатия	40Cr

Часть 3.Водоохлаждающее устройство: материал:сварка стальных плит

Часть 4.Размерная часть

Круглая труба после размеров части в требуют диаметр и форму

Количество горизонтальных стендов	5
Диаметр горизонтального вала	80 мм
Материал горизонтального вала	42Crmov
двигатель	DC 132Kw
материалы для выравнивающих стендов	Сварка стальных пластинок
Количество вертикальных стендов	5
диаметр вертикального вала	50 мм
материал вертикального вала	40Cr
Голова индейки	2 комплекта

Технические параметры

Часть 5. Коробка передач

Количество коробки редукторов	12
Материал корпуса коробки передач	Сварка стальных пластинок
Материал для решетки	20CrMnTi
Твердость редуктора	HRC 58-62
Материал вала редуктора	40 Cr
Твердость вала редуктора	HRC40-45
Количество редукторной коробки	2

(5) холодная

Холодная пила, используемая для точной автоматической резки всех видов рамочных труб.Это устройство имеет хорошее преимущество точно измерения, и машины передачи лучшее преимущество, так что быстрая способность и точная обработка, без Бурра является преимущество этого устройства.
Размер трубы	Круглыйтрубы:φ31.8-φ101.6мм толщина:10,0-3,25 мм Квадратная труба: толщина 25x25-80x80 мм:10,0-3,0 мм
Материал	К.235.
Скорость	Максимум 60 м/мин.
Длина резки	6-8 м
Точность	±3 мм
Двигатель	Сервомотор мощностью 15 кВт
Мотор резки	Мотор с переменной частотой 15 кВт
Мотор питания	4Сервомотор мощностью 4 кВт

(6) Сварщик высокой частоты мощностью 300 кВт

Конструкционные параметры твердотельных высокочастотных сварщиков
Номинальная выходная мощность	300 кВт
Номинальное напряжение постоянного тока	У_dN=450В
Номинальный постоянный ток	500 А
Выходящая частота	f=300 ~ 350 кГц
Общая эффективность	η > 85%
Форма выхода из резервуара	Нет выхода трансформатора сварки.
Коэффициент риппла	< 1%
Режим сварки	Индукционная сварка, контактная
Мощность распределения электроэнергии	461 кВА
Входное напряжение	380В/50Гц,3фазная 4-кабельная система
Номинальный входный ток	I=1500A
Система охлаждения ((Система охлаждения воздух-вода)

Выходная температура воды	≤ 41°C, диапазон температур:4°C
Поток охлаждающей воды	15 метров³/h
Рабочее давление воды:	0.35 МПа
Требования к качеству воды:	Дистиллированная вода

(7) Таблица расхода

1.Готовые трубы проходят вдоль столика и автоматически перемещаются на скамейку. Затем простая упаковочная машина упаковывает трубы в шестиугольную форму.

2Простая упаковочная машина содержит контейнер и пневматически приводное оборудование для выравнивания.

3.Мотор руловой скамьи: 3 кВт

(8) Ролик

Материал формовочного ролика	Cr12
материал для сварочных роликов	H13
Твердость тепловой обработки	HRc58 ~ 62
