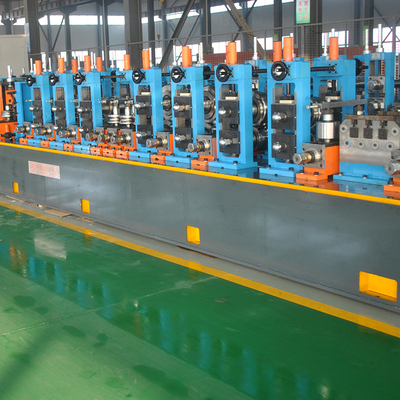

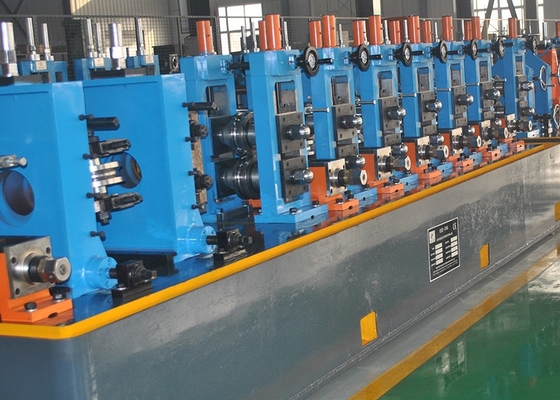

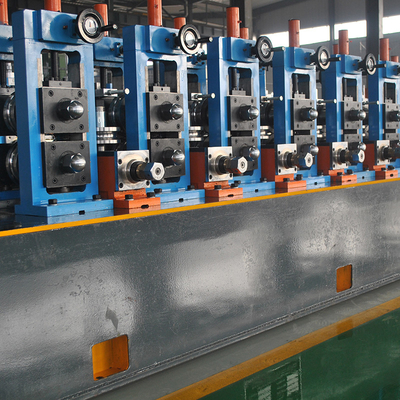

Высокочастотные сварные трубные мельницы толщина полосы 1,5-6 мм ширина полосы 150-360 мм

Кольцевая машина используется для изготовления стальной катушки из положения загрузки в раскрутку.напряжение разворачивателя, оттолкните обратно в исходное положение.

Подъемная сила: 5,0 Т

Мощность двигателя: 2,2 кВт

Разворачиватель имеет структуру двойного расширения и подъемных мандрилов.Основной корпус оснащен пневматической системой для удовлетворения потребностей расширения, сокращение и торможение мандрилов.

• Установка выпрямления

Положительная и отрицательная двусторонняя нагрузка.Этот блок в основном используется для ввода новой катушки стальной головки в устройство сглаживания после того, как устройство сглаживания приводит катушку на рабочее место.

Давление обработки: 7 МПа

Мощность электромотора:2.2КВт

• Уровняющее устройство

This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.

Уровень сглаживания и способность прессования:

Стиль регулируемой скорости:Никакой класс регулируемой скорости

Структурный стиль:Нажимание и перенос,Пять роликов

Вверх и вниз:Гидравлическая система

Ширина сглаживателя:150-360 мм

Толщина плоскости:10,5-6,0 мм

Мощность электродвигателя:15КВт

• А.Утоматическая стрижка и сварка

Используется для отрезания нерегулярной части головки и хвоста ленты, и выравнивания хвоста ленты предыдущей катушки с головкой ленты следующей катушки, и сварки их вместе для непрерывного питания петли.

Форма конструкции: сварочная кровать на срезке, устройство для подачи щепки, устройство для двойного центрирования, система срезки с двойной срезкой, система срезки с пластинкой, система привода сварной нижней пластинки и т.д.

• Горизонтальныеаккумулятор6.5M

Эта машина расположена между сварщиком и хозяином (молнии формования), используется для после того, как рулон стальной ленты будет использован, до следующей рулонной ленты, которая будет подготовлена после разворачивания,время стрижки и сварки задом наперед, чтобы обеспечить хозяину (формирующий завод) непрерывное производство и хранение достаточного количества стальной ленты.

Это устройство включает в себя пресс и переносное устройство материала, аккумулятор сборки, переносное устройство материала, электрический блок управления:

(1) Пресс и переносное материальное устройство:В основном включает в себя раму, электродвигатель, тормозный агрегат, вращающуюся направленность передачи мощности оси уменьшающей скорости, пресс и переносное колесо,Система воздуха под давлением рулона, проверяется скорость единицы; он может подавать сталь ленты аккумулятор и средние время он будет передавать информацию о скорости переноса в электрическую систему управления,Когда мы требуем остановки, несите материал в этот блок., он остановит прокат на электродвигатель и нажмите & переносить материал прокат на перерыве, а также может регулировать скорость для переноса электродвигателя и устройство переносить скорость материала.

(2) Комплект аккумуляторной рамы: включает электродвигатель, раму, внутренний круг, наружный круг и ролик давления.Он может быть использован для хранения стального материала с прессы и носителя и может быть извлечен из центра отправления материала рулон.

(3) Устройство для отпуска материала: включает раму, направляющие рулоны, направляющие рулоны высокого или низкого места.Он может переносить стальной полосы, чтобы формировать систему и отправлять информацию о скорости материала для электрического устройства управления.

(4) спецификация:

Подробные технические параметры каждой части:Устройство формирования и размера является важным оборудованием для линии трубопровода.что несет некоторые полосы стали к этому блоку и пусть он проходит рамку рулон к рамке трубы сырой, а затем взять электрическую жидкость вместе на поверхности сварки трубы, чтобы обработать температуру трубы выше, чтобы соответствовать сварке с помощью сварки прессового ролика, а затем после охлаждения,Формирование размеров и сглаживатель к продукту, что ваш спрос трубки

• Холодная пила

Холодная режущая пила позволяет резать трубы со скоростью до 100 м/мин. Автоматическая система управления позволяет оптимизировать расположение лезвия в зависимости от диаметра и толщины трубы.установка скорости подачи и вращения лезвиев. эта система способна повысить качество режущей поверхности. без вырезания в процессе работы, устраняя механический просвет, уменьшая влияние холоднорежущей лезвии пилы,Небольшая потеря лезвия., снизить стоимость производства. улучшить срок службы машины.

▲ Автоматизированные трубы для пилы в режиме онлайн/оффлайн и высокая производительность

▲ Метели высокоскоростной стали или карбида

▲ Почти подходит для различных профилей труб

▲ Удалить вторичное раздвижение или отрыв

▲ Углеродистые стали, нержавеющие стали, HSLA

▲ Высокая скорость и высокая точность резки.

▲ Отличный режущий край, отсутствие откосов и экономия затрат

Максимальная линейная скорость: 80 м/мин

Диапазон длины резки: 8 ~ 12 метров

Точность длины резки: ±1,5 мм (в зависимости от колебаний скорости линии не более 2%)

Направление подачи: в соответствии с требованиями клиента

Тип резки: лезвие двойной пилы, фрезерная резьба

Функция оборудования: Автоматический, ручной, Он имеет функцию резки короткий линейка

Двигатель привода: сервомотор 22 кВт

Режущий двигатель: 22 кВт переменной частоты

Мотор питания: сервомотор 5,5 кВт

Диапазон скорости вращения: 260-280 р/мин

Тип зажима: гидравлический

Застежка: 2 комплекта (других размеров, чертежи для каждой модели, самостоятельно сделанные)

Пиломашина, пиломашина, система вращающегося диска и режущая система с отжигательной обработкой.

• Транзитный ролик + Раковина для разгрузки

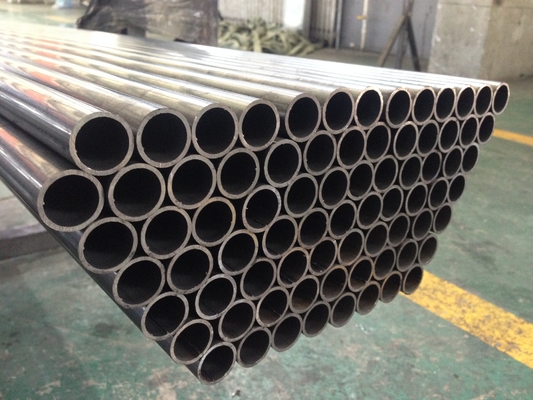

Готовые трубы проходят вдоль транзитного ролика и автоматически перемещаются на скамейку.

Двигатель: 3 кВт x2 набор

Длина: 24 м

• Гидравлическая испытательная машина

Φ48 Φ114,3 ммДвойной.- станционная гидравлическая испытательная машина

Технический параметр:

1Диаметр пробной стальной трубы: Φ48·Φ114,3 мм

2Длина испытательной стальной трубы: 812 м

3. Материал испытательной стальной трубы: ASIM A106/450/570, API 5L

4Толерантность наружного диаметра стальной трубы: ± 0,2%

5Максимальное испытательное давление стальной трубы: ≤ 10 МПа (100 бар)

6Время ожидания (настраиваемое): 3 ̊5 с

7Количество корней на испытание (двойная станция): 2 корня

8Форма уплотнения: радиальная уплотнение

9. Средство испытания давления: эмульсия/вода

10Способ заполнения воды низкого давления: предварительно заполненная вода (насос низкого давления, система водоснабжения и т.д.)

11. Способ давления: давление высокоточного насоса

12Установленная мощность оборудования: ≈130КВт

13Эффективность (держательное давление 5S): Максимальная производительность составляет 4-6 штук/мин, но давление подачи воздуха от воздушного компрессора к оборудованию не должно быть ниже 0,6 МПа.

Процесс работы:

Верхняя труба → выровнять → транспортировать цепь до центра давления воды → зажим → фиксированная и передвижная испытательная головка расширяется для уплотнения обоих концов стальной трубы → вода низкого давления заполняется водой, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge

Автоматические палетные машины

Эта машина используется для сбора, складывания стальных труб на 6 или 4 угла, и автоматически спускается.устранить шум и стук от удара стальных трубНаша линия упаковки может улучшить качество ваших труб и эффективность производства, снизить стоимость, а также устранить потенциальную опасность для безопасности.

• Ролик

Материал: Cr12

Твердость ролика: HRC58-62

Глубина отверждения при тушении: ≥ 10 мм

Грубость поверхности: Ra≤0,8um

• Сварщик высокой частоты 400 кВт

Технический параметр сварщика мощностью 400 кВт

· Интегрированный сварщик GGP-400/0.3-CC:

· Номинальная мощность: 400 кВт

· Номинальная постоянная мощность: :Pd=400 кВт

· Номинальное напряжение постоянного тока::UdN=450V

· Номинальный постоянный ток: IdN=890A

· Общая эффективность: η≥85%

· Выходная мощность: Pout>400kW

· Проектированная частота: f=250~300kHz

· Инвертор MOSFET: 100 кВт×4

· Входящий кабель линии: 185мм2×2 п/фаза
