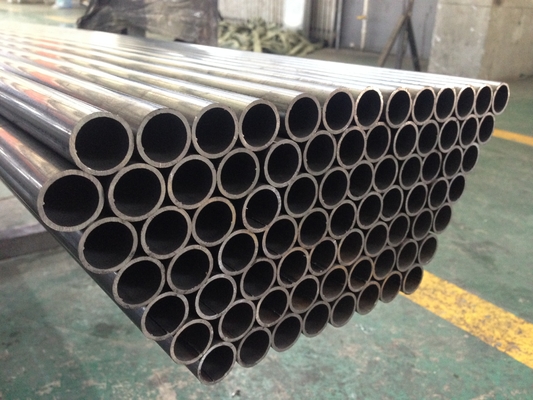

HG219 высокочастотная сварная трубная линия предназначена для производства круглых труб (Diaφ114-219mm, толщина 3-9mm).Производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
DРуководящие принципы:
● Улучшить эксплуатационную и производственную эффективность;
● Улучшить окружающую среду и безопасность операций;
● Улучшить стабильность продукта;
● повышение производительности продукции;
● Сократите расходы на прокат.
В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижения стоимости ролика для обеспечения высокой эффективности,Производственная линия HG219 принимает двойной радиус дыры стиль дизайна.
Соответствует стандарту YB189-64
(1) Материал: низкоуглеродистая сталь и низколегированная сталь для строительства
(2) Механические свойства: σb≤520MPa,σs≤340MPa
(3) Ширина ленты: 357 ∼ 688 мм
(4) Толщина ленты: 1,5 - 6,0 мм
(5) Стальная ленточная катушка: Внутренний диаметр катушек:φ508φ610мм
Внешний диаметр катушек:φ1000 φ2000 мм
(6) Масса катушки: ≤ 12 т
- Основные спецификации изделий из труб для сварки:
(1) Размер трубы: Круглый: φ114·φ219 мм
(2) Толщина стены труб: 3 9 мм
(3) Фиксированная длина резки: 812 м
(4) Точность резки труб: ±1,5 мм
- Скорость формирования:20 ‰ 50 м/мин
- Электричество, вода и воздух:
(1) Мощность:
Объем мощности линии примерно 1200 кВт
Источник питания 380V/50Hz/3фазы
(2) Вода для охлаждения циркуляции:
Поток: 30 Т/ч ∙ 40 Т/ч
Объем бассейна: 40 м3
(3) Сжатый воздух
Поток: 5 м3/мин
Давление: 5-7 кг/см2
15 метров в ширину, 170 метров в длину, 5 метров в высоту,
Кольцевая машина используется для изготовления стальной катушки из положения загрузки в раскрутку.напряжение разворачивателя, оттолкните обратно в исходное положение.
Подъемная сила: 12,0 т
Мощность двигателя: 2,2 кВт
Разворачиватель имеет структуру одноразовых расширительных и подъемных мандрилов.Основной корпус оснащен пневматической системой для удовлетворения потребностей расширения, сокращение и торможение мандрилов.
| ОД катушки |
Φ1000-2000 мм |
| Идентификатор катушки |
Φ508-610 мм |
| Толщина ленты |
3-8 мм |
| Ширина ленты |
357-688 мм |
| Масса однолинейной ленты |
Max12T |
| Тип расширения |
гидравлическое расширение |
| Перерыв. |
Пневматическое управление |
Это устройство в основном используется для ввода новой катушки стальной головы в плавильный блок после того, как разворачивающий блок приводит катушку на рабочее место.
Положительная и отрицательная двусторонняя загрузка.
Давление обработки: 7 МПа
Мощность электромотора:2.2КВт
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Уровень сглаживания и способность прессования:
Стиль регулируемой скорости:Никакой класс регулируемой скорости
Структурный стиль:Нажимание и перенос,Пять роликов
Вверх и вниз:Гидравлическая система
Ширина сглаживателя: 357-688 мм
Толщина плоскости: 3-9 мм
Мощность электродвигателя: 45 кВт
- А.Утоматическая стрижка и сварка
Используется для отрезания нерегулярной части головки и хвоста ленты, и выравнивания хвоста ленты предыдущей катушки с головкой ленты следующей катушки, и сварки их вместе для непрерывного питания петли.
Форма конструкции: сварочная кровать на срезке, устройство для подачи щепки, устройство для двойного центрирования, система срезки с двойной срезкой, система срезки с пластинкой, система привода сварной нижней пластинки и т.д.
| Ширина полосы |
357-688 мм |
| Толщина сварки |
3-9 мм |
| Тип резки |
Гидравлические |
| Режим сварки |
Автоматический |
| Гидравлическое давление |
8 - 10 МПа |
| Рабочий цикл |
Макс.600 секунд |
- Горизонтальныеаккумулятор10M
Эта машина расположена между сварщиком и хозяином (молнии формования), используется для после того, как рулон стальной ленты будет использован, до следующей рулонной ленты, которая будет подготовлена после разворачивания,время стрижки и сварки задом наперед, чтобы обеспечить хозяину (формирующий завод) непрерывное производство и хранение достаточного количества стальной ленты.
Это устройство включает в себя пресс и переносное устройство материала, аккумулятор сборки, переносное устройство материала, электрический блок управления
Спецификация:
| стиль работы |
Смена круга |
| скорость движения материала |
Vmax = 120 м/мин |
| преимущество |
Больше материала, без забастовки. |
| Форма зажима |
Пневматический, 6 МПа |
| толщина стальной катушки |
3-9 мм |
| ширина |
357-688 мм |
| мощность электродвигателя пресса & ношения |
45 кВт |
| электродвигатель рамы аккумулятора |
5.5*15кВт |

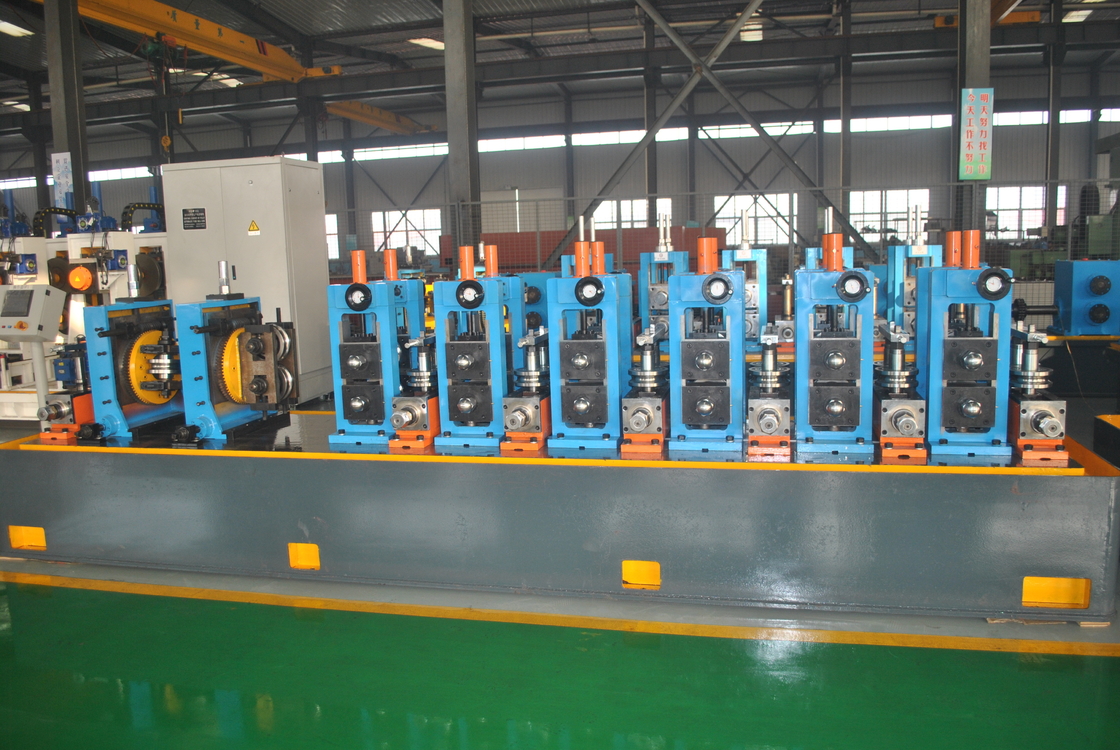

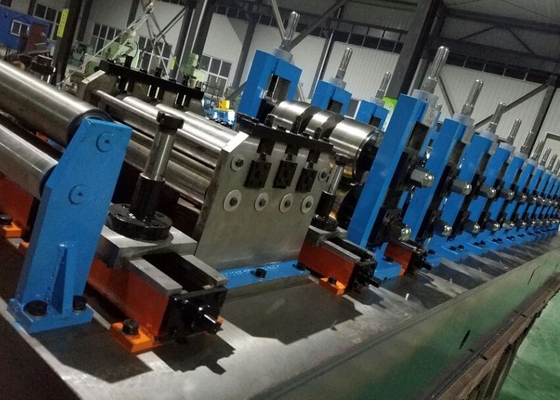

Устройство формирования и размера является важным оборудованием для линии трубопровода.что несет некоторые полосы стали к этому блоку и пусть он проходит рамку рулон к рамке трубы сырой, а затем взять электрическую жидкость вместе на поверхности сварки трубы, чтобы обработать температуру трубы выше, чтобы соответствовать сварке с помощью сварки прессового ролика, а затем после охлаждения,Формирование размеров и сглаживатель к продукту, что ваш спрос трубки.
| Формирую передозировку труб. |
Круглый: Φ114-219 мм |
| Формирование толщины стены трубы |
3-9 мм |
| Скорость формирования |
Макс.50 м/мин |
| Количество формовочных стендов, горизонтальные |
7 |
| Количество формовочных стендов, вертикально |
9 |
| Подставка для рулевого руководства |
1 |
| Подставка для сжатия ролика |
1 |
| Подставка для шлифовальных роликов |
1 |
| Скребкорезатель |
2 комплекта |
| Количество горизонтальных подстав |
5 |
| Количество размеровых стендов, вертикальные |
5 |
| Голова турка |
2 комплекта с одной головой |
| Диаметр вала и материал горизонтального подшипника |
Φ150 мм, материал 40Cr |
| Диаметр вала и материал вертикальной подставки |
Φ80Материал 40Cr |
Летающая пила
Летающие пилы - это пилы, которые нагревают трубы на высокой скорости.быстрое способность и точная обработка является преимущество этого устройства.
режущая трубка диаметром:Φ114-219 мм
Точное измерение: 8-12 м
точность: ± 3 мм
Максимальное время резки: 7 раз/мин
Максимальная рабочая скорость: 50 м/мин
Размер режущей части:Φ1100×5×Φ110mm
Максимальный маршрут передвижной машины:20,8 м
мощность электродвигателя режущего устройства:132КВт
рабочая мощность электродвигателя:45КВт
- Что?Мельничная пила
Холодная пила - это новая технология онлайн-резания в сварной трубной промышленности.конец трубы плоский и свободный от высыпанийДля применений с высокими требованиями к обработке не требуется вторичной резки.
Максимальная линейная скорость: 50 м/мин.
Диапазон длины резки: 8 ~ 12 метров
Точность длины резки: ±1,5 мм (в зависимости от колебаний скорости линии не более 2%)
Главный контроллер: Siemens Simotion D435-2
Тип резки: лезвие двойной пилы, фрезерная резьба
Скорость отслеживания: такая же, как у трубной мельницы (10-50 м/мин)
Тип управления: сервопеременное управление
- Транзитный ролик + Раковина для разгрузки
Готовые трубы проходят вдоль транзитного ролика и автоматически перемещаются на скамейку.
Двигатель: 3 кВт x2 набор
Длина: 24 м
- Гидравлическая испытательная машина
Φ114 Φ219.1 ммДвойной.- станционная гидравлическая испытательная машина
Технический параметр:
1Диаметр испытательной стальной трубы: Φ114·Φ219.1 мм
2Длина испытательной стальной трубы: 612 м
3. Материал испытательной стальной трубы: простая углеродистая сталь
4Максимальное испытательное давление стальной трубы: максимум 10 МПа (100 бар)
5Время ожидания (настраиваемое): 3 ̊5 сек.
6Количество корней на испытание: 2 корня/время
7Форма уплотнения: наружная радиальная уплотнение
8. Требования к корпусу трубы: прямота: корпус трубы ≤ 2 мм/м, конец трубы ≤ 3 мм (длина конец трубы 1 метр),
Полная длина ≤ 20 мм; очистка концов труб;
10. Испытательная среда давления: эмульсия/вода (для обеспечения чистоты среды и отсутствия примесей)
11Способ промывки: центробежное насос низкого давления IS125-100-315
12. Промывная активная ротация роликового стола: редуктор XWD0.55-3-47×2
13Способ заполнения воды низким давлением: центробежный насос низкого давления IS150-125-315
14Способ давления: насос высокого давления 3D2-SZ-75/25
15Главный цилиндр на фиксированном конце: проход φ280
16Главный цилиндр подвижного конца: Вход φ280
17Мобильный двигатель сиденья: XWED0.75-53-289
18Форма напряженного луча: двойной напряженный луч
19Установленная мощность оборудования: 130 кВт
20Эффективность: 1 шт/мин.
Процесс работы:
Верхняя труба → выровнять → транспортировать цепь до центра давления воды → зажим → фиксированная и передвижная испытательная головка расширяется для уплотнения обоих концов стальной трубы → вода низкого давления заполняется водой, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Автоматические палетные машины
Эта машина используется для сбора, складывания стальных труб на 6 или 4 угла, и автоматически спускается.устранить шум и стук от удара стальных трубНаша линия упаковки может улучшить качество ваших труб и эффективность производства, снизить стоимость, а также устранить потенциальную опасность для безопасности.
Материал: Cr12
Твердость ролика: HRC58-62
Глубина отверждения при тушении: ≥ 10 мм
Грубость поверхности: Ra≤0,8um
- Сварщик высокой частоты мощностью 800 кВт
Выходная мощность: Pout>800kW
Проектированная частота: f=100~200KHZ
1 Проектированные параметры
Номинальная мощность: 800 кВт
lНоминальная мощность постоянного тока: Pd=800 кВт
lНоминальное напряжение постоянного тока: UdN=450V
lНоминальный постоянный ток: IdN=2000A
Общая эффективность: η≥85%
Мощность > 800 kW
Инвертор lMOSFET: 100 кВт × 8
lРежим выхода цикла резервуара: выход трансформатора сварки отсутствует, вторичный резонанс
