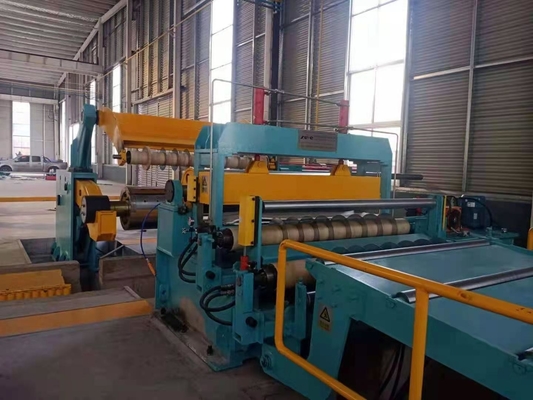

Толщина 0,8-4 мм Ширина 800-1600 мм Скорость 90-150 м/мин Лист катушки режущая машина
Спецификации продукции
| Атрибут | Стоимость |
| Внутренний диаметр | Φ508/Φ610/Φ760 мм |
| Внешний диаметр | Φ2200 мм |
| Точность ширины | ±0,20 мм (толщина 0,8-4) |
| Точность бурра | ≤ 5% Толщина плит (0,08 - 0,20 мм) |
| Скорость открытия катушек | 90-150 м/мин |
| Гарантия | Один год |
| Материал | Q235, σs=250Mpa, σb=500Mpa |
Технические параметры
Спецификация материала
Материал: Низкоуглеродный HRC (Q235, σs=250Mpa, σb=500Mpa)
Толщина катушки: 0,8-4 мм
Ширина катушки: 800-1600 мм
Масса катушки: ≤ 30 т
Внутренний диаметр: Φ508/Φ610/Φ760 мм
Внешний диаметр: ≤ Φ2200mm
Конечная спецификация продукта
| Материал | Толщина | Номер резчика | Скорость |
| Q235 | 4 мм | 10 | 120 м/мин |
| Q235 | 0.8-3 мм | 8 | 170 м/мин |
Данные об оборудовании
Мощность:Напряжение 380 В, частота 60 Гц, установленная мощность примерно 330 кВт
Сила воздуха:Давление 0,4-0,8 МПа, потребление воздуха 0,2 м3/мин (состояние сжатия)
Направление линии:Лицом к консоли управления, слева направо
Рисование:По требованию покупателя
Состав оборудования
| Нет, нет, нет. | Имя | Количество | Примечание |
| 1 | Стадия подготовки катушки | 1 комплект | |
| 2 | Кольцевая машина | 1 комплект | AC4kw |
| 3 | Разворачиватель | 1 комплект | AC4kw |
| 4 | Устройство управления давлением | 1 комплект | |
| 5 | Застежка и выпрямитель | 1 комплект | AC55kw |
| 6 | Обрезание | 1 комплект | |
| 7 | 1# Аккумулятор | 1 комплект | |
| 8 | Руководящее устройство | 1 комплект | |
| 9 | Ролл для зажимания | 1 комплект | |
| 10 | Машины для резки | 1 комплект | DC110kw, включает устройство для быстрой смены ножа |
| 11 | Перевертыватель края | 1 комплект | YVP7.5kwX2 противоположная вершина |
| 12 | Стол с лентой для ношения и материал для прессования хвостовой пластины | 1 комплект | |
| 13 | 2# Аккумулятор | 1 комплект | |
| 14 | Устройство для разделения | 1 комплект | |
| 15 | Напряженная пластина | 1 комплект | |
| 16 | Машины для экструдирования на 3-х роликах | 1 комплект | |
| 17 | Рулевое колесо и направляющая плита головы питания | 1 комплект | |
| 18 | Подшипник + Подшипник намотки | 1 комплект | YVP132kw-1000 оборотов в минуту |
| 19 | Разгрузочная машина | 1 комплект | AC3kw |
| 20 | Словесная рука | 1 комплект | |
| 21 | Промежуточные и другие процессы | 1 комплект | В комплекте с 10 полосками |
| 22 | Гидравлическая пневматическая система | 1 комплект | За исключением гидравлического масла и воздушной энергии AC11kw |
| 23 | Электрическая система | 1 комплект | |
| 24 | Масляные трубы, воздушные трубы, кабели | 1 комплект | |
| 25 | Застежки и принадлежности к застежкам | 1 комплект | |
Описание структуры оборудования
Раковина для хранения катушек
Цель:Для хранения стальных катушек для открытия
Структура:Структура в виде буквы V, сварка стальных плит, два болта, установленные по обе стороны дороги
Техническая спецификация:Масса груза 30 т, ширина катушки 800-1600 мм
Катушка
Цель:Для транспортировки материала катушки на машину для разворачивания
Структура:Автомобиль устанавливается на проезжей части под полом, которая в основном состоит из сиденья транспортного средства и колесного вала, материальной рамы в форме буквы V и рулевой стойки.движущийся двигатель замедления и подъемный масляный баллон
Техническая спецификация:В-образный кронштейн сварный стальной пластиной, а нейлоновая пластина заложена на поверхности. Мотор AC4KW. Подъемный масляный цилиндр Ø200X850st. Стержень номер четыре, диаметр Ø 110 мм, хромированный.Одна защитная цепь и одна пара рельсов
Разворачиватель
Использование:Поддерживающая катушка из стали
Структура:Тип двойной поддержки. путем расширения и сокращения барабана, коробки передач, механизма передачи, пневматического барабанного тормоза, ролика на среднем слайде
Техническая спецификация:Барабан три шага, увеличивает диапазон соответственно Φ 470-520 мм, Φ 570-620 мм, Φ 720-760 мм. Увеличения и спецификации масляных баллонов Ø 150 x100 мм, 2 шт.
Машина для резки (двойные ножи)
Использование:Для резки листового материала по длине в различные ширины
Структура:Тип слайдера. По обеим сторонам инструмента, верхний и нижний вал, механизм регулирования расстояния вала, трансмиссионное устройство и так далее.коробка передач и универсальная сцепка, и двигатель приводит к боковой инструментальной стойке для открытия и закрытия для удобной смены инструмента.
Машины для экструдирования на 3-х роликах
Цель:Чтобы добавить напряжение и сжать буры

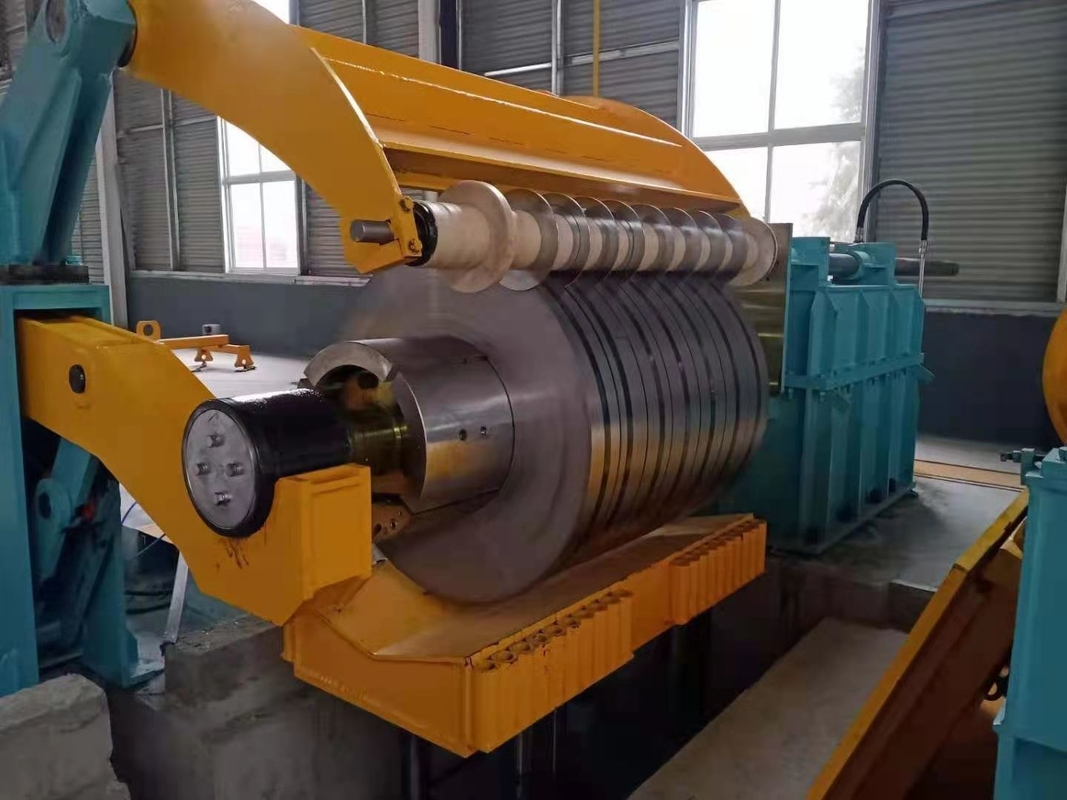

Рекойлер
Использование:После разрезания переворачивайте материал обратно
Структура:Ролик состоит из основного вала, клинного слайд-блока, тягового стержня, зажимного рота и дуговой пластины.и дуговая пластина имеет зажимающие челюсти
Разгрузка машины
Использование:Удалить материал резки катушки из барабана катушки обмотки
Структура:Автомобиль устанавливается в проезжей части под полом, которая в основном состоит из сиденья автомобиля и вала ходящего колеса, холостого двигателя и рулевой стойки, двигателя снижения скорости ходьбы и подъемного масляного баллона.С противоперевернутой прутью
Словесная рука
Масса катушки: 30 тонн
Тип вращения: гидравлический
Режущий инструмент, распределитель, резиновое кольцо, диска разделителя и рукав распределителя
В комплекте 10 режущих лент.
