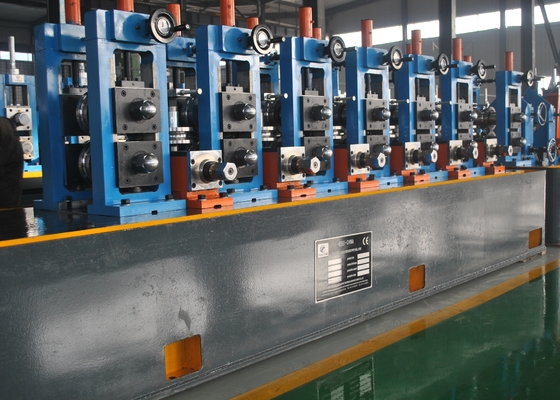

Высокочастотная сварочная трубная мельница

Дизайн прямой линии производства высокочастотных сварных труб

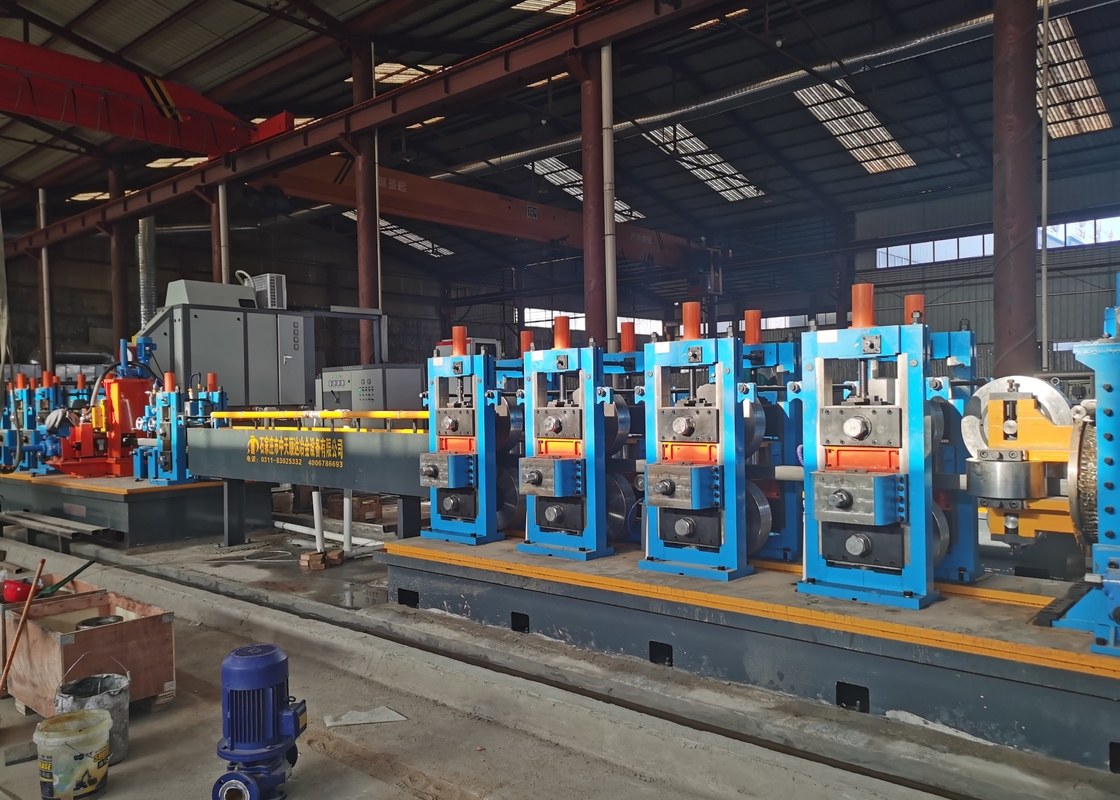

Производственная линия высокочастотных сварных труб ZHG38 предназначена для производства сварных труб диаметром Ф10-Ф38 мм и толщиной стенки 1,0-2,3 мм и квадратной трубы 8x8-30x30 мм, толщиной 1,0-2,0 мм.Принятие конструкции пропуска, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.

В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижение стоимости ролика для обеспечения высокой эффективности,Производственная линия ZHG38 использует дизайн двойного радиуса отверстия..

1Основные параметры и спецификации

Спецификации материала:соответствует стандарту YB189-64

Материал: низкоуглеродистая сталь и низколегированная сталь для строительных целей

Механические свойства: σ_b≤520Mpa,σ_с≤365 МПа

Ширина полосы: от 45 до 120 мм

Толщина ленты:1от 0,0 до 2,3 мм

Внутренний диаметр катушек: 480-520 мм

Внешний диаметр катушек: от 1000 до 1800 мм

Масса катушки: ≤ 1,5 т

Спецификация сварных труб:

Круглый диаметр трубы:φ15-φ38 мм 1,0-2,3 мм

Квадратная труба: 15 x 15 до 30 x 30 мм 1,0 до 2,0 мм

Фиксированная длина резки: 4-6 м

Точность резки труб: от 0 до 3 мм

Скорость формирования: от 20 до 130 м/мин

2. Процессный поток

Загрузка катушки

Разворачивание

Резание и сварка

Горизонтальный спиральный аккумулятор

Формирование

Сварка HF

Дебюрирование

Охлаждение

Размеры

Выпрямление

Пила для холодной резки

Передача

Упаковка

Хранение

3Гарантия качества и послепродажного обслуживания

Прибытие оборудования к покупателю, персонал технических служб на месте происшествия, отладка, техническое обслуживание, ввод оборудования в эксплуатацию, ввод в эксплуатацию, эксплуатация и техническое обслуживание,ответственный за техническую подготовку персонала по эксплуатации и обслуживанию оборудования покупателя. используется в пользователях соблюдать правила, при нормальной эксплуатации оборудования, с 12 месяцев с даты прибытия оборудования, как положительно влияет на качество использования,Повреждения деталей приводят к тому, что оборудование не может нормально работать., завод предоставит ремонт или замену бесплатно.
