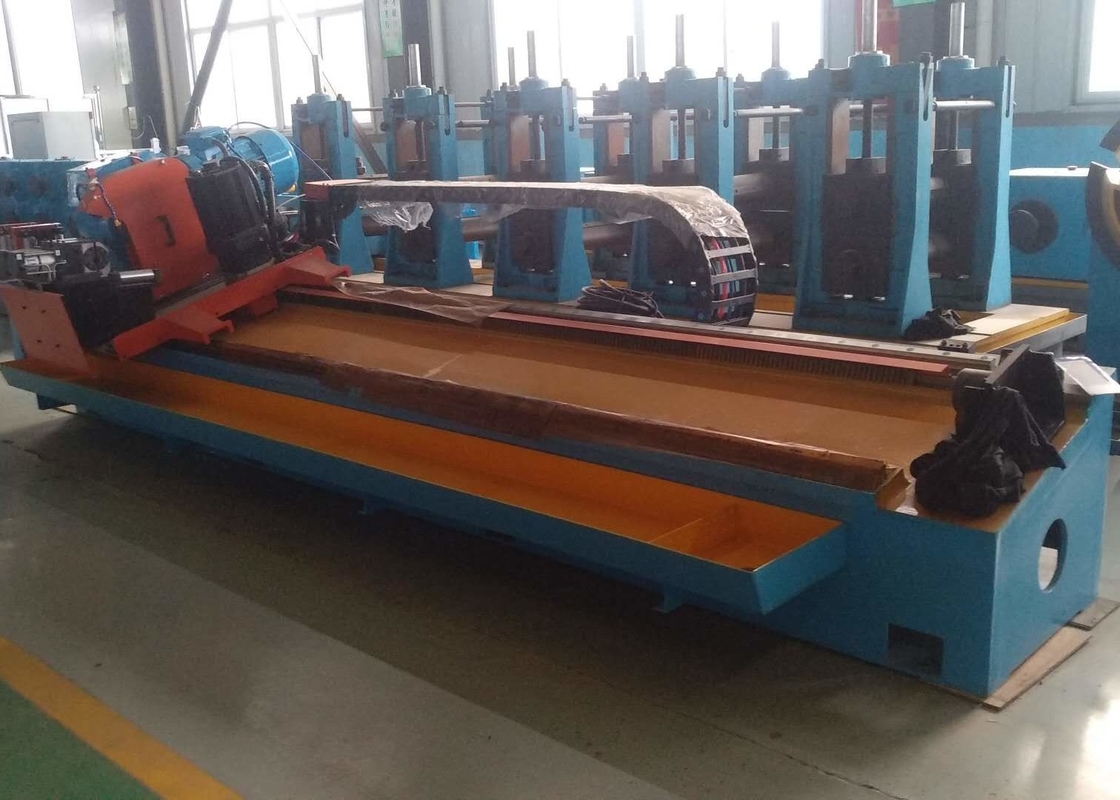

Машина для изготовления круглых труб размером 60 мм для трубной фабрики ERW
Общее введение в машину
Он предназначен для производства сварных стальных труб, включая круглые трубы, квадратные трубы и деформированные трубы.
Принимая конструкцию проката, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
Основные параметры и спецификации
|
(1)Спецификации материалов:
|
|
Стандартный
|
углеродистая сталь, сталь, оцинкованная в горячем состоянии
|
|
Материал
|
Сталь низкоуглеродистая и сталь низколегированная для строительства
|
|
Механические свойства
|
σb≤520Mpa,σs≤365MPa
|
|
Ширина полосы
|
110-200 мм
|
|
Толщина ленты:
|
0.9-3 мм
|
|
Внутренний диаметр катушек
|
Φ508 мм
|
|
Внешний диаметр катушек
|
Φ1300 φ2000 мм
|
|
Масса катушки
|
≤ 11 Т
|
|
(2)Спецификация труб
|
|
Диаметр трубы
|
Круглая труба:φ38-60 мм
Квадратная труба :30x30,40x40,50x50 мм
Провод Rec: 40x20, 50x30, 60x40
Толщина:00,9-3,0 мм
|
|
Длина
|
6м
|
|
Точность резки труб
|
0-6 мм
|
|
Скорость формирования
|
Максимум 160m/min для толщины 2 мм
|
|
(3)Покупатель должен самостоятельно поставлять
|
|
Рабочий цех
|
95x12м, H>5м ((краном к земле)
|
|
Сила
|
Приблизительно 850 кВт 380В/60Гц/3фазы
|
|
Циркуляция охлаждающая вода ((всего системы)
|
Поток: 30+30 CBM
Объем бассейна: 40 м3
|
|
Сжатый воздух
(вся система)
|
Поток: 5 м3/мин
Давление: 5-7 кг/см2
|
|
Кабель
|
Все кабели за пределами моей машины, вы покупаете после ремонта машины.
|
Таблица параметров
Модель Диаметр ((мм) Толщина ((мм) Скорость ((м/мин) Основная мощность ((кв) ВЧ-сварщик ((кв) Площадь ((м2)
HG32 10-32 0,4-1.5 30-100 250 100 12х100
HG50 12-50 0,6-2.5 30-90 300 150 12х100
HG76 12-76 1-3 30-90 320 200 12х100
HG89 32-89 1-4 30-80 350 300 12х100
HG114 45-114 1.5-5.0 30-60 400 300 12х100
HG165 60-165 3-7 30-50 600 400 12х100
HG219 114-219 4-8 20-40 800 500 15х150
HG273 114-273 4-10 15-30 1000 600 18х160
HG325 165-325 4-10 10-30 1200 600 12х100
HG426 165-426 4-12.7 8-25 1400 800 12х100
HG508 219-508 4-16 8-20 2000 1000 12х100 |
Рабочий процесс
Сталь из полосы на катушку→разворачиватель →концевой выпрямитель→плавнильщик→сварщик-щипчик→устройство для хранения материалов →образование,сварка,охлаждение,точный диаметр трубы →точный размер длины трубы,резание→инспектирование →пакет
Гарантия качества и послепродажного обслуживания
Прибытие оборудования к покупателю, персонал технических служб на месте происшествия, отладка, техническое обслуживание, ввод оборудования в эксплуатацию, ввод в эксплуатацию, эксплуатация и техническое обслуживание,ответственный за техническую подготовку персонала по эксплуатации и обслуживанию оборудования покупателя. используется в пользователях соблюдать правила, при нормальной эксплуатации оборудования, с 12 месяцев с даты прибытия оборудования, как положительно влияет на качество использования,Повреждения деталей приводят к тому, что оборудование не может нормально работать., завод предоставит ремонт или замену бесплатно.
О нас
Hebei Tengtian welded pipe equipment manufacturing co., Ltd. является коллекцией научных исследований, производства,Продажи и обслуживание в качестве одного из высокочастотных сварных труб оборудования и открытия холодной изгиба стали оборудования профессиональных производителейНаша компания специализируется на производстве высокочастотных сварных труб, резки, открытия холодной изгибающей стали, нержавеющей стали и другого оборудования предприятия,Компания обладает квалифицированной и деловой способностью сильная динамичная команда...экспортировалась в Южную Корею,Вьетнам,Индонезию,Южную Африку,Казахстан и десятки других стран и регионов,высоко оцениваемая отечественными и зарубежными торговцами.
