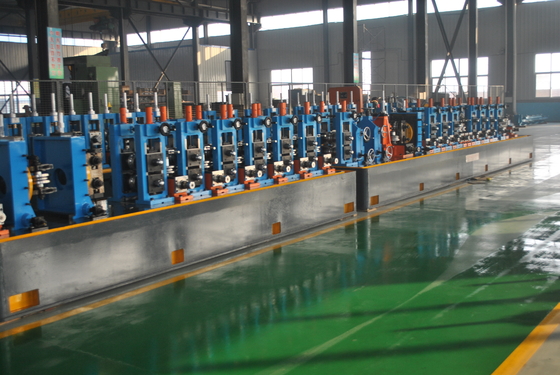

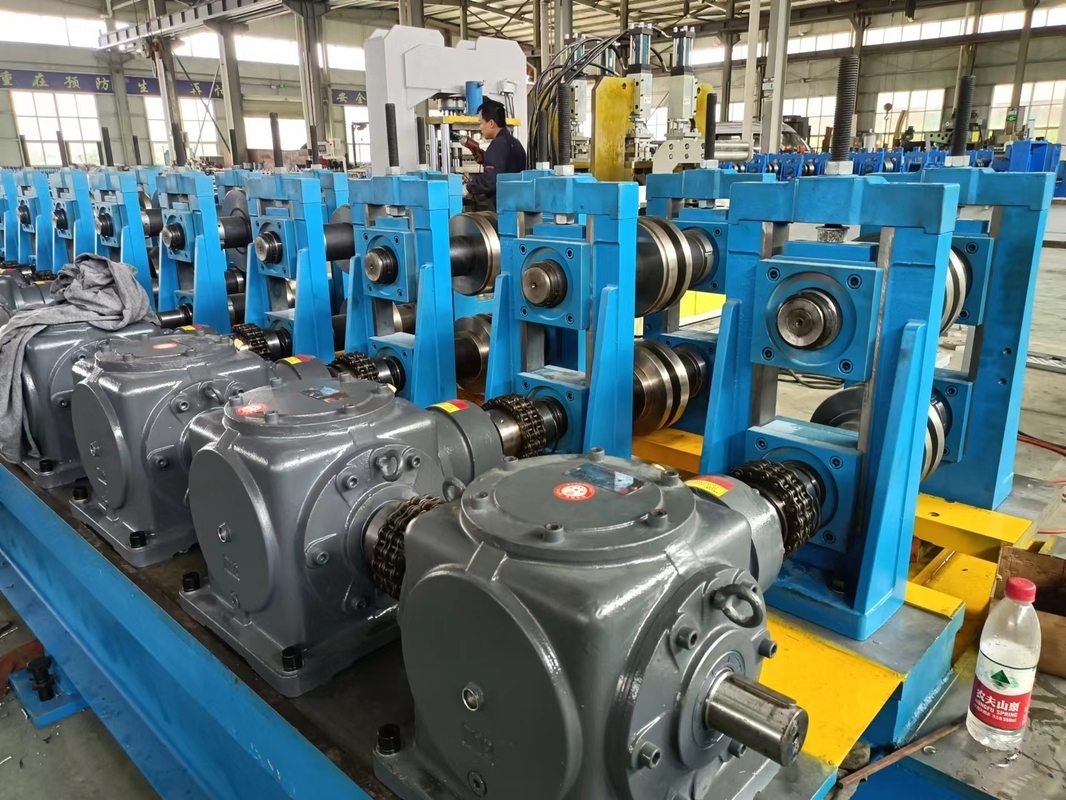

LW серии агрегат комбинированный сварный трубный фрезер трубной машины FF Формирующая технология
Спецификации продукции
| Атрибут |
Стоимость |
| Толщина катушки |
1.5 ∙ 4.5 мм |
| Ширина катушки |
160×400 мм |
| Внутренний диаметр |
φ508 φ610 мм |
| Внешний диаметр |
φ1500 φ2000 мм |
| Скорость |
75×45×80 м/мин; 100×100×60 м/мин |
| Гарантия |
Один год |
| Материал |
Низкоуглеродный HRC |
Спецификации материала
Стандарт:YB189-64
Материал:Сталь низкоуглеродистая и сталь низколегированная для строительства
Механические свойства:σb≤520Mpa, σs≤365MPa
Ширина полосы:160×400 мм
Толщина ленты:1.5 ∙ 4.5 мм
Внутренний диаметр катушки:φ508 φ610 мм
Внешний диаметр катушки:φ1500 φ2000 мм
Масса катушки:≤ 10,0 Т
Спецификации сварных труб
Круглый диаметр трубы:φ40 φ127 мм
Размер квадратной трубы:40×40-100×100 мм
Толщина круглой трубы:1.5 ∙ 4.5 мм
Толщина квадратной трубы:10,5-4,5 мм
Протяженность трубы:4 ‰ 12 м
Точность резки:±1,5 мм
Скорость формирования:75×45 - 80 м/мин; 100×100 - 60 м/мин
Электричество, вода и воздух
Объем мощности:Приблизительно 900 кВт.
Источник питания:380В/60Гц/3фазы
Поток охлаждающей воды:20 т/ч ≈ 30 т/ч
Объем пула:30 м3
Поток сжатого воздуха:5 м3/мин
Давление:5 ‰ 11 кг/см2
Процесс производства
- Загрузка катушки
- Разворачивание
- Резание и сварка
- Горизонтальный спиральный аккумулятор
- Формирование, ВЧ-сварка, дебургирование, охлаждение, размеры, выпрямление
- Режущая пила
- Упаковка
- Хранение
Основные параметры каждого блока
Внешний диаметр катушки:Φ1600-2000 мм
Внутренний диаметр катушки:Φ508-610 мм
Ширина полосы:160-400 мм
Толщина ленты:10,5-4,5 мм
Масса ленты:Максимум 7,0 Т
Тип расширения:Гидравлическая расширение, скользящая структура блока
Перерыв:Пневматический привод, 2 шт. срыва диска
Материал мандрала:40Cr, HB220-260
Центр выше:1100 мм
