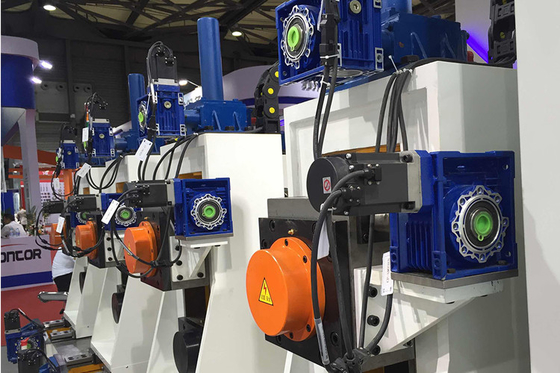

200x200мм Сцинкованные стальные трубы один набор роллеров Автоматический трубный мельницы

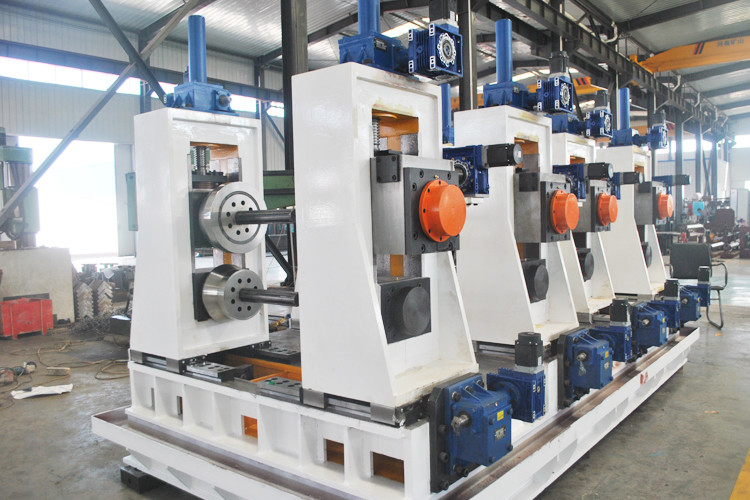

Автоматическая трубная мельница Машина Общее введение
Это...Автоматическая трубная мельницаМашина предназначена для производства сварных стальных труб автоматическим методом.
Принимая конструкцию проката, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
Эта высокоточная высокочастотная сварная линия производства труб в основном для производства квадратной трубы размера 100x100-200x200mm,толщина от 1-3mm.Эта линия производства каждое устройство единицы,полное использование отечественного и зарубежного аналогичного оборудования, инновационный дизайн, полный контроль с помощью ПК или компьютерного управления, передовые технологии, удобная эксплуатация и обслуживание, и достиг международного уровня в начале девяностых годов,для внутреннего лидирующего уровня.
Основные параметры и спецификации для автоматической трубной мельницы
|
(1)Спецификации материалов:
|
|
Стандартный
|
Международная стандартная трубная мельница
|
|
Материал
|
углеродистая сталь
|
|
Механические свойства
|
σb≤520Mpa,σs≤365MPa
|
|
Ширина полосы
|
400-800 мм
|
|
Толщина ленты:
|
1-3 мм
|
|
Внутренний диаметр катушек
|
Φ508 мм
|
|
Внешний диаметр катушек
|
Φ1300 φ2000 мм
|
|
Масса катушки
|
≤ 8T
|
|
(2)Спецификация труб
|
|
Диаметр трубы
|
Квадратная труба: 100x100-200x200 мм
Толщина: 1-3 мм
|
|
Длина
|
6-12 м
|
|
Точность резки труб
|
0-6 мм
|
|
Скорость формирования
|
максимум 100 м/мин для толщины 1 мм
|
|
(3)Покупатель должен самостоятельно поставлять
|
|
Рабочий цех
|
95x12м, H>5м ((краном к земле)
|
|
Сила
|
Приблизительно 850 кВт 380В/60Гц/3фазы
|
|
Циркуляция охлаждающая вода ((всего системы)
|
Поток: 30+30 CBM
Объем бассейна: 40 м3
|
|
Сжатый воздух
(вся система)
|
Поток: 5 м3/мин
Давление: 5-7 кг/см2
|
|
Кабель
|
Все кабели за пределами моей машины, вы покупаете после ремонта машины.
|
Рабочий процесс для автоматической трубной мельницы
Сталь из полосы на катушку→разворачиватель →концевой выпрямитель→плавнильщик→сварщик-щипчик→устройство для хранения материалов →образование,сварка,охлаждение,точный диаметр трубы →точный размер длины трубы,резание→инспектирование →пакет
