Сварные трубы с прямыми швами автоматическая упаковка и сборка высокочастотных сварных труб

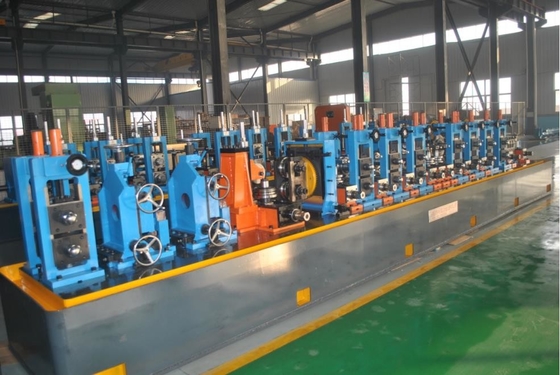

Производственная линия HG 76.2 для высокочастотных сварных труб предназначена для производства сварных труб диаметром Ф19-Ф76.2 мм и толщиной стенки 2,0-4,0 мм и квадратной трубы 15x15-60x60 мм, толщиной 2,0-4,0 мм.Принятие конструкции пропуска, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижение стоимости ролика для обеспечения высокой эффективности,HG 76.2 производственная линия использует двойной радиус дыры стиль проектирования .
1Основные параметры и спецификации
| Спецификации материала |
Соответствует стандарту YB189-64 |
| Материал |
Сталь низкоуглеродистая и сталь низколегированная для строительства |
| Механические свойства |
σb≤520Mpa,σс≤365 МПа |
| Ширина полосы |
от 60 до 240 мм |
| Толщина полосы |
от 2 до 4 мм |
| Внутренний диаметр катушек |
от 480 до 520 мм |
| Внешний диаметр катушек |
от 1000 до 1800 мм |
| Масса катушки |
≤ 3 Т |
| Спецификация сварных труб |
Круглый трубный диаметр: φ19-φ76.2 мм от 2 до 4 мм
Квадратная труба: 15 x 15 до 60 x 60 мм 2 до 4 мм
|
| Фиксированная длина резки |
от 4 до 6 м |
| Точность резки труб |
от 0 до 3 мм |
| Скорость формирования |
от 20 до 130 м/мин |
2. Процессный поток
1. Загрузка катушек
2Разворачиваю
3. Резание и сварка
4Горизонтальный спиральный аккумулятор
5. Формирование
6Сварка на HF
7- Дебюрирование.
8Охлаждение.
9. Размеры
10Выпрямление.
11Холоднорежущая пила
12Передаю
13- Упаковка.
14. Хранение
3Принцип оборудования
Высокочастотная прямая линия производства сварных труб является спецификациями стальной ленты питания, через рулон принести скрученный в трубку с покрытием стали,и затем использовать высокую частоту эффекта близости и эффект кожи сделать краю полосы мгновенное нагревание до температуры сварки, и под действием сжатия ролл полной сварки, затем через охлаждение водой, размеров и выпрямления в соответствии с необходимыми спецификациями стальной трубы.Линейка продуктов в каждом подразделении на основе переваривающего и поглощающего аналогичного отечественного и зарубежного оборудования, в сочетании с национальными условиями Китая, инновационный дизайн, удобная эксплуатация и обслуживание, просто.и может производить электрические сварные стальные трубы с высокой точностью, принимая разумный пропускной прокат.
