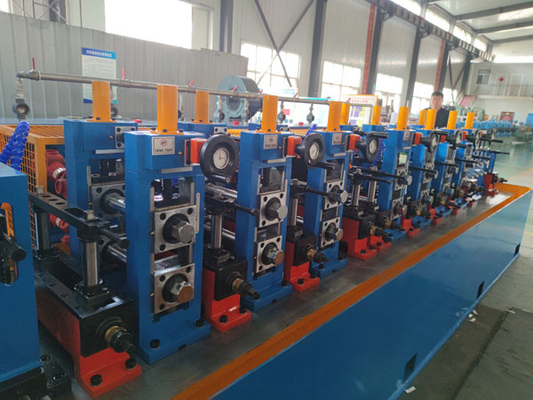

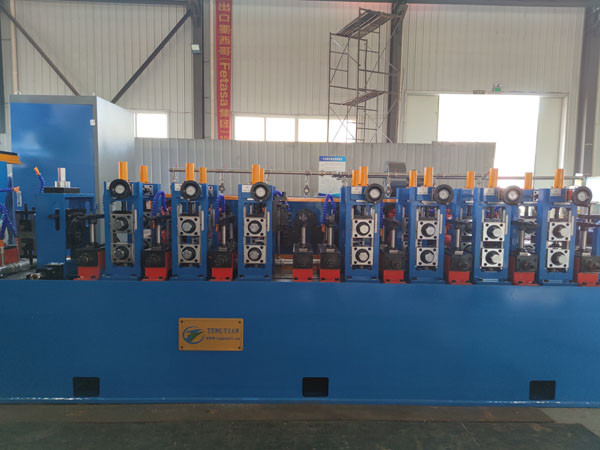

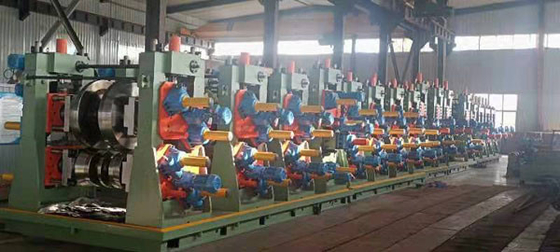

Сварная труба с прямым швом для круглой трубы длиной 30 мм
Сварный трубный мельница Общее введение
HG30 высокочастотная сварная труба производственная линия предназначена для производства круглых труб 15-30 мм и в соответствии с размером квадратной трубы, толщиной 1-3 мм. Принятие дизайн проката,Производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
В соответствии с руководством по проектированию улучшения эксплуатационного характера и окружающей среды и безопасности и производственного характера, снижение стоимости ролика для обеспечения высокой эффективности,Производственная линия HG50 принимает двойной радиус дыры стиль дизайна.
Круглая труба: 15-30 мм
Квадратная труба :10x10 15x15 20x20 мм
Провод Rec: 20x10 мм
Толщина: 1-3 мм
Трубопровод ERWОсновные параметры и спецификации
|
(1)Спецификации материалов:
|
|
Стандартный
|
Международная стандартная трубная мельница
|
|
Материал
|
оцинкованная сталь
|
|
Механические свойства
|
σb≤520Mpa,σs≤365MPa
|
|
Ширина полосы
|
50-100 мм
|
|
Толщина ленты:
|
1-3 мм
|
|
Внутренний диаметр катушек
|
Φ508 мм
|
|
Внешний диаметр катушек
|
Φ1300 φ2000 мм
|
|
Масса катушки
|
≤ 3 Т
|
|
(2)Спецификация труб
|
|
Диаметр трубы
|
Круглая труба :30 мм
Квадратная труба :10x10 15x15 20x20 мм
Провод Rec: 20x10 мм
|
|
Длина
|
3-6 м
|
|
Точность резки труб
|
0-6 мм
|
|
Скорость формирования
|
Max 80m/min для толщины 1 мм
|
|
(3)Покупатель должен самостоятельно поставлять
|
|
Рабочий цех
|
60x12м, H>5м ((краном к земле)
|
|
Сила
|
Приблизительно 3500 кВт 380В/60Гц/3фазы
|
|
Циркуляция охлаждающая вода ((всего системы)
|
Поток: 30+30 CBM
Объем бассейна: 40 м3
|
|
Сжатый воздух
(вся система)
|
Поток: 5 м3/мин
Давление: 5-7 кг/см2
|
|
Кабель
|
Все кабели за пределами моей машины, вы покупаете после ремонта машины.
|
сварный трубный завод Рабочий процесс
Сталь из полосы на катушку→разворачиватель →концевой выпрямитель→плавнильщик→сварщик-щипчик→устройство для хранения материалов →образование,сварка,охлаждение,точный диаметр трубы →точный размер длины трубы,резание→инспектирование →пакет
