Регулируемая линия производства стальных труб большого размера с максимальной скоростью 120 мм/мин
Регулируемая большая труба размера стальной трубы производственной линии ОбщийВведение:

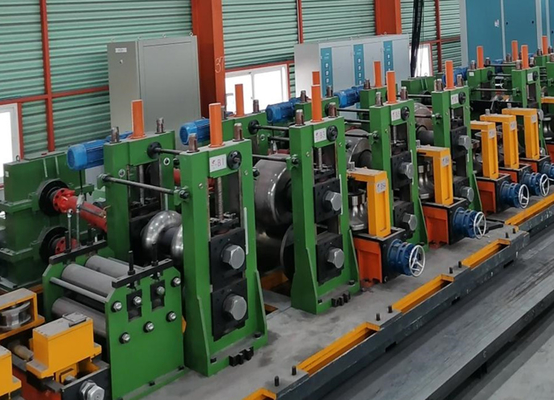

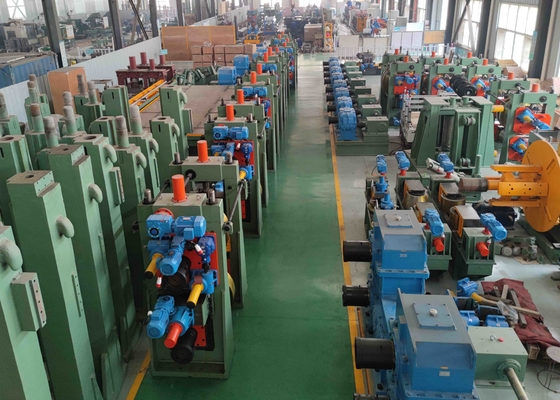

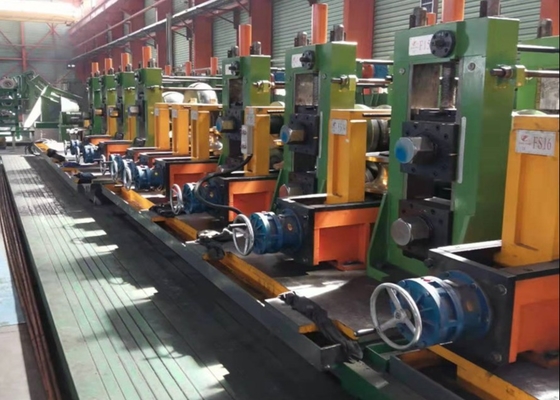

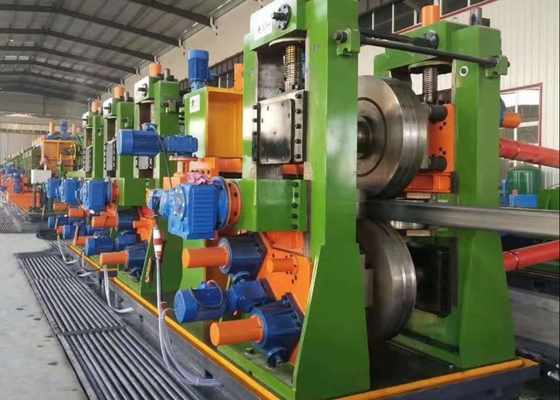

219 Высокочастотная сварная трубная линия предназначена для производства круглых труб (Diaφ114-219mm, толщина 3-9mm).Производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
Линия производства стальных труб с регулируемым размером трубРуководство по проектированию:
●Улучшение эксплуатационной и производственной эффективности;
●Улучшение окружающей среды и безопасности операций;
●Улучшить стабильность продукта;
●Улучшение производительности продукции;
●Снижение затрат на прокат.
Линия производства стальных труб с регулируемым размером трубСпецификации:
Спецификации материала:
Соответствует стандарту YB189-64
(1)Материал: низкоуглеродистая сталь и низколегированная строительная сталь
(2)Механические свойства: σb≤520MPa,σs≤340MPa
(3) Ширина полосы: 357 ∼ 688 мм
(4) Толщина ленты: 1,5 - 6,0 мм
(5)Стальная ленточная катушка: Внутренний диаметр катушек:φ508φ610мм
Внешний диаметр катушек:φ1000 φ2000 мм
(6)Масса катушки: ≤ 12 т
Основные характеристики сварных труб:
(1) Размер трубы: Круглый: φ114·φ219 мм
(2) Толщина стены труб: 3 ‰ 9 мм
(3)Фиксированная длина резки: 812 м
(4) Точность резки труб: ±1,5 мм
Скорость формирования:20 ‰ 50 м/мин
Электричество, вода и воздух
| Сила |
Объем мощности линии |
Приблизительно 600 кВт. |
| Источник питания |
380В/60Гц/3фазы |
| Вода для охлаждения циркуляции |
Поток |
20 т/ч ≈ 30 т/ч |
| Объем пула |
30 м3 |
| Сжатый воздух |
Поток |
5 м3/мин |
| Давление |
5 ‰ 11 кг/см2 |
Семинар требует:
| Ширина 6 м, длина 70 м, высота не менее 5 м от потолочных рельсов до земли. |
Технический документ, предоставленный:
Инструкция по эксплуатации (представляется за месяц до даты доставки)
●Свидетельство об инспекции (представляется при доставке)
●Заказ на погрузку (представляется во время доставки)
●Рисунок макета (представляется за месяц до даты доставки)
●Рисунок грунтовой основы (представляется за месяц до даты доставки)
●Диаграмма электрических принципов
●Общая сборка Рисунок каждой единицы линии
● Частичная диаграмма уязвимых частей
