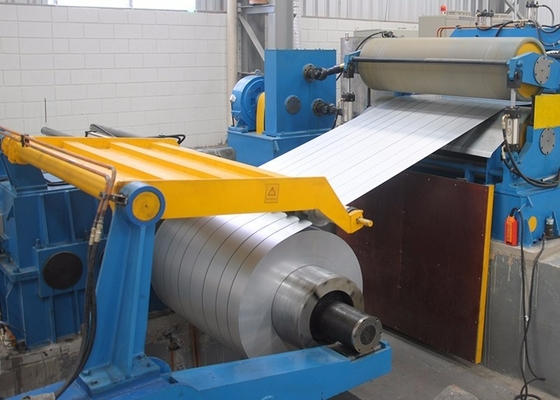

3~14мм×1600мм стальная катушка режущая машина Общее введение

Эта производственная линия подходит для непрерывных продольных стрижечных полос шириной 800-1500 мм и толщиной 0,5-3 мм для горячо проката обычной углеродной конструкционной стали,низколегированная конструкционная сталь и другие материалы. называется 1500 × 0,5 ~ 3 мм режущий блок.

3~14мм×1600мм стальная катушка режущая машина MТехнические параметры:

A,данные машины:

1Название оборудования: Линия резки

2Модель: 14х1600

3Процесс работы:Storage→Feeding→Uncoiling→Feeding→Pinch→Pre-leveling→Hydraulic Shear→Loop Bridge→Deflection Correction→Slitting→Edge Coiling→Loop Bridge→→[Function 1]→Separation→Pinch→Tension Roller→Feeding→Rewinding→Unloading

→[Функция 2]→Роллеры→Коррекция отклонения→прижатие→мелкое выравнивание→измерение длины→прижатие хвоста→резание→подъем и складирование

B,Параметры обрабатывающего материала:

Параметры впускного материала:

Материал: горячо прокатаная стальная катушка Q235B/Q355B (σs≤400MPa, σb≤550MPa)

Толщина катушки: 3 мм ≈ 14 мм (Q235B) 3 мм ≈ 12 мм ((Q355B)

Ширина катушки: 700mm1600mm

Внутренний диаметр катушки: Φ610mm, Φ760mm

Внешний диаметр катушки: Φ1000mm Φ2200mm

Масса катушки: Max.35000Kg

Параметры материала выхода:

1)Параметры поперечного разреза готовой продукции:

Точность длины: длина ≤±1,0 мм/L=2 м

Диагональ ≤±1,5 мм/L=2 м

Плоскость: лучше национального стандарта GB709-2006Длина паллетизации: 2000mm12000mm

Высота паллитации: максимум 400 мм

Нагрузка на паллетку: Max.15000Kg

2)Параметры разрезания готовой продукции:

Пропускная способность: до 3 полос (при толщине пластины 13-14 мм, без отходов краев)

Максимально 4 полоски (при толщине пластины 11-12 мм, без отходов краев)

Максимально 6 полос (при толщине пластины 9-10 мм, без отходов краев)

Максимально 8 полос (при толщине пластины 7-8 мм, без отходов краев)

Максимально 10 полос (при толщине пластины 3-6 мм, без учета окраин отходов) прямолинейная точность:≤0,5 мм/1000 мм ((条宽≥140 мм时,侧边料除外)

Ширина резки: Min.120mm

Толерантность ширины: ±0,3 мм

Внутренний диаметр обмотки: Φ610 мм

Массовая нагрузка: Max.35000Kg

Толерантность башни: ≤±10 мм (3-5 кругов внутри и снаружи не учитываются)

C,Основные данные машины:

Дизайнерская скорость: Max.15-30m/min (при открытии, регулируйте в зависимости от толщины пластины и материала)

Макс.30-80м/мин (при намотке регулируются в зависимости от толщины и материала пластины)

Направление устройства: □Слева направо или □Справа налево (сверху к устройству на операционном столе)

Силовое питание: трехфазный переменный ток 380 В, 50 Гц

Площадь этажа: ≈65m×11m (L×W)

Окружающая среда использования: температура окружающей среды: -10°C-40°C

Относительная влажность: ≤ 80%

Класс защиты: IP40

3~14мм×1600мм стальная катушка режущая машинаКонцепция дизайна продукта:

1Надежность: оборудование спроектировано и изготовлено с высокой надежностью для обеспечения нормальной и непрерывной работы оборудования.

2Безопасность: механические, гидравлические и электрические системы полного комплекта оборудования оснащены надежными средствами защиты и безопасности.Оборудование имеет функцию аварийной остановки и оборудование реагирования., и может быть автоматически или вручную остановлена в чрезвычайных ситуациях.

3Защита окружающей среды: все виды гидравлического масла, используемые в оборудовании, могут быть надежно восстановлены и переработаны, и никакая утечка не будет загрязнять окружающую среду.

4- экономия энергии: при проектировании полностью учитывается энергопотребление оборудования и используется агрегат с высокой эффективностью передачи, в сочетании с улучшением точности продукта,для уменьшения собственного потребления.

5. Легкость работы: оборудование легко в эксплуатации, и диалог между человеком и машиной удобен.

3~14мм×1600мм стальная катушка режущая машинаОсобенности:

1Основная мощность этой машины приводится двигателем постоянного тока, который может поддерживать стабильную скорость вращения и крутящий момент при низкой скорости.Он управляется регулятором скорости постоянного тока для регулирования потребления энергии в соответствии с различными спецификациями обработки.

2. Устройство управляется высокотехнологичной системой ПЛК, и оператор может завершить операцию через сенсорный экран. Программное обеспечение использует самостоятельно разработанную систему управления Zeye (2018SR678630),который прост в эксплуатации и обеспечивает высокую эффективность и низкое потребление энергии.

3Основная мощность оснащена известным редуктором редукторов с твердыми зубами, который имеет высокую эффективность передачи и небольшое износ.

4После сварки основные компоненты обжигаются, чтобы устранить внутреннее напряжение, затем пескоструй и ржавчина,и обрабатывается новым типом высокоточного центра обработки с ЧПУ.

5Zeye стремится к разработке и разработке этого продукта в строгом соответствии с национальными стандартами в процессе производства.сосредоточившись на разработке программного и аппаратного обеспечения в качестве основы, с превосходным качеством и внимательным обслуживанием, и постоянно предоставляют отечественным и зарубежным клиентам передовое оборудование для обработки листового металла.

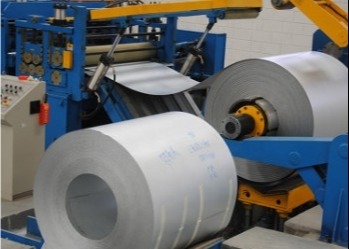

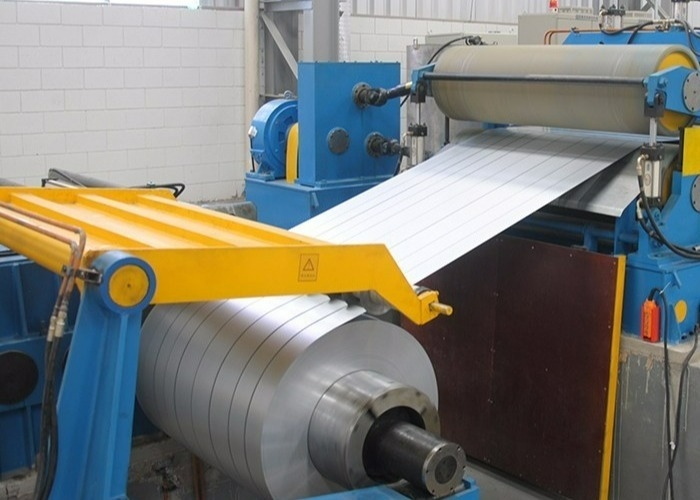

Ссылка на чертеж готового продукта
