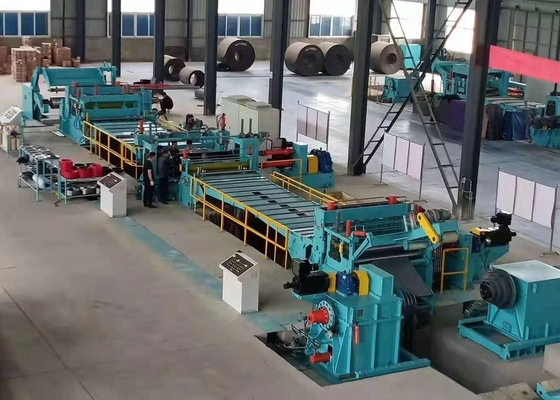

Ширина катушки Макс 1650 мм Вес Макс 30 Т Стальная режущая машина Зеленый цвет

Описание конструкции оборудования

Примечание: этот список параметров предназначен только для справки, и конкретные параметры все еще должны быть обсуждены обеими сторонами для достижения наилучших результатов

1.Кольцевая машина

Цель: транспортировка материала на катушку до машины для разворачивания.

Структура: автомобиль устанавливается на проезжей части под полом, которая состоит в основном из сиденья транспортного средства и колесного вала, V-образной материальной рамы и рулевой стойки.движущийся двигатель замедления и подъемный масляный баллон.

2- Разворачиватель.

Использование: поддержка сырой стальной катушки.

Структура: тип двойной опоры.Под давлением и сокращением барабана, коробки передач, механизма передачи, пневматического барабанного тормоза, ролика на среднем слайде.двигатель активно открывает материалКогда производственная линия работает непрерывно, выходной вал замедляющего двигателя отключается через сцепление, и двигатель не работает.Материал катушки приводится тяговой выпрямителем или режущей машинойНапряжение разворачивания обеспечивается барабанным тормозом.

Техническая спецификация:

3- Да.Устройство управления давлением

Назначение: извлечение из сгибаемого материала головки и ввод ее в тяговую выпрямительную машину.

Структура: она состоит из ролика, ролика и пластины.Сгибающее покрытие ролика, гидравлическое давление для затягивания головки ролика, электрическое вращение экспозиции материалов;Голова лопаты поддерживает пластину с ночным давлением расширения и гидравлического раскачивания, и головка пластинки вытягивается путем выравнивания головки материала;The bending roll is pushed by the oil cylinder and matched with the support plate of the shovel head to press the plate head straight so as to facilitate the material head to expand into the traction flatting machine.

Техническая спецификация:

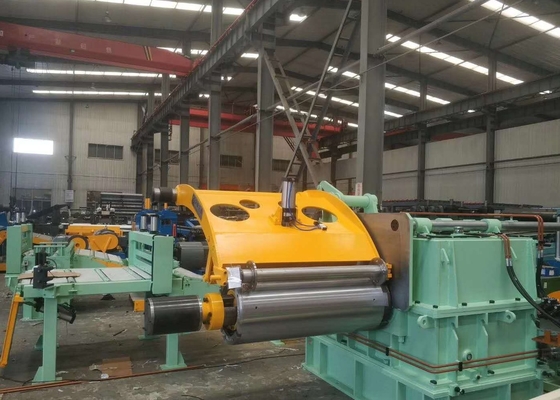

4- Да.Стягиватель и выпрямитель

Цель: калибровка материала пластины и подача материала в режущую машину.

Структура: он состоит из 1 пары ролика, 5 роликов, рамы и привода.5 выровняющих роликов расположены на верхних 2 и нижних 3, а верхний ролик сжимается электрической силой. Рабочий ролик приводится в движение постоянным двигателем через распределительную коробку передач и универсальное соединение.

Техническая спецификация:

ü Скорость

60 м/мин/ Толщина ≥ 3,5 мм

90 м/мин/Текщина ≤ 3,0 мм

5- Да.Обрезание

Использование: отрезать голову неравномерной пластины для последующей обработки стальной пластины.

Структура: он состоит из настенной доски, верхней и нижней сиденья ножа, прямоугольного лезвия (четыре стороны лезвия могут быть использованы), механизма регулирования просвета, синхронного вала передач и приводной цилиндра.Ручно управляемая отрезка.Отпускная сторона с гидравлическим подвижным мостом, под головой сборной пластины моста.

Техническая спецификация:

Материал лезвия C12MoV

Оливковый баллон Ø150X80 мм 2 шт.

6- Да.1# Аккумулятор

Структура: гидравлический двойной подвижной мост, состоящий из изогнутой материальной рамы и подвижного моста с роликовым столом.

Диаметр переходного ролика 90-100 мм, поверхность ролика хромирована

Переходная плита устанавливается между валиками для облегчения прохождения материала головы

Качающий цилиндр Ø 100 x 1000 мм 2 шт.

Размер ямы: длина x ширина x глубина = около 5000X2200X3000 мм

7- Да.Устройство центрирования

Использование: направлять прямое направление листа материала, улучшить прямость режущего листа

Материал.Структура: применяется вертикальное рулевое руководство, в основном состоящее из винтового стержня, полированного стержня, скользящего сиденья, вертикального рулевого стержня, регулирующего двигателя, регулирующего ручного колеса и холодильника.

Техническая спецификация:

Ведущий ролик Ø 100 мм в диаметре, материал для GCr15, 6 шт.

Диаметр ролика Ø90 мм, поверхность покрыта хромом.

Два двигателя приводят рулевое колесо соответственно для регулирования ширины рулевого колеса

8- Да.Ролл для зажимания

Использование: головка подачи клипа на режущую машину

Структура:

Пара кормовых роликов, диаметр роликов Φ 200 мм, полиуретановый резиновый ролик.

Нижний ролик приводит в движение AC-мотор с сцеплением.

Верхний ролик пассивный, подъем цилиндра.

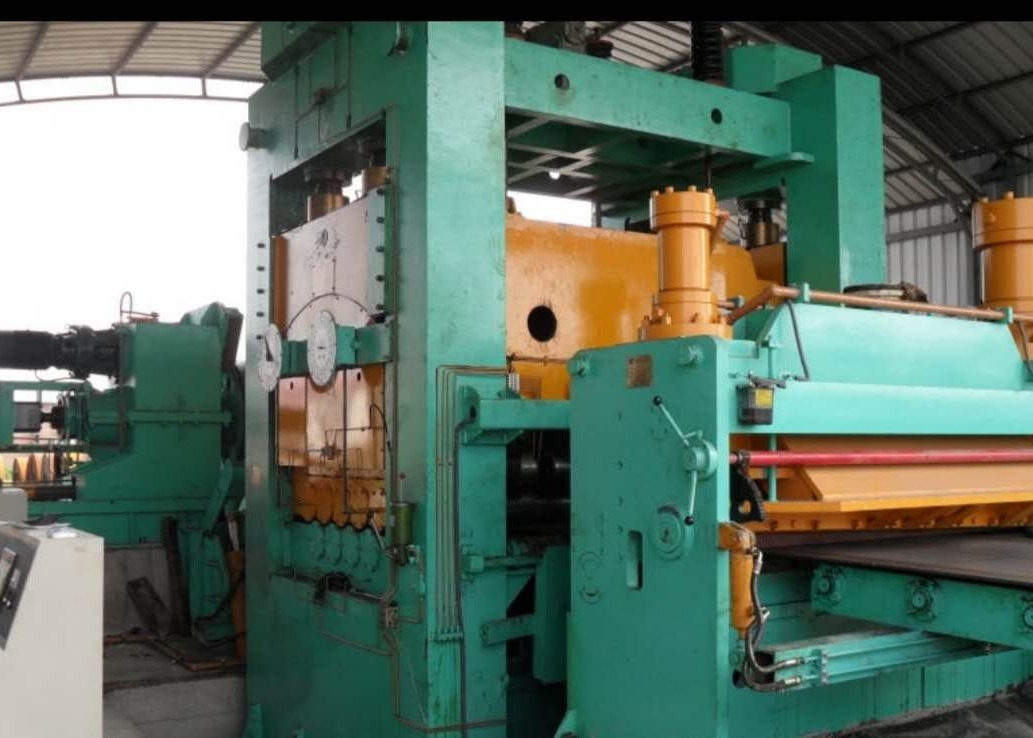

9- Расколочная машина.(двойные ножи основной тип)

Использование: для резки листового материала по длине в различные ширины

Структура: тип слайдера.По обе стороны инструмента, верхний и нижний вал, механизм регулирования расстояния вала, трансмиссионное устройство и т. д. ДК-мотор управляет вращением вала инструмента через редуктор,коробка передач и универсальная сцепка, а двигатель приводит к открытию и закрытию боковой подставки инструмента для удобной смены инструмента. Включается устройство быстрого смены ножа.

Техническая спецификация:

Спецификации вала ножа: 320 x 2000 мм Ø, материал 42CrMo, поверхность твердохромная.

Скок плеча стола оси ножа 0,01 мм;Скок диаметра вала резака 0,025 мм/1 м;Паралелизм вала ножа 0,03 мм/1 м

10. ревердер краев(2 комплекта)

Цель: сбор края лома листа, разрезанного режущей машиной

Структура: горизонтальная.Расположенная по обе стороны производственной линии, двигатель регулирует скорость.Состоит из двигателя, редуктора, валяющегося когтя и устройства разгрузки.Крайняя проволока получена от колеса тика-така-тота

Техническая спецификация:

Ширина обмотки края 3-20 мм

Масса перемотки 400 кг/сет

Скорость перерасширения 0-100 м/мин

Двигатель YVP7.5кВт,2 комплекта

11. 2# Аккумулятор

Назначение: используется для управления синхронизацией скорости между режущей машиной и обмоткой

Структура: один раскатывающийся мост, состоящий из арки и раскатывающегося моста с роликовым столом

Техническая спецификация:

Переходный ролик диаметром 90-100 мм, поверхность ролика хромированная переходная плита прокладывается между роликами, чтобы облегчить прохождение материала головы раскачивающегося цилиндра Ø100 x1000 мм, 2 шт.

Размер ямы: длина x ширина x глубина = около 5000X2200X5000mm12.

Цель: отделение направляющей ленты

Структура: есть две группы сепараторов, которые могут быть выдвинуты горизонтально для замены изоляционных плит.Гидравлический ролик давления устанавливается между двумя группами сепараторов, чтобы предотвратить выскок лестниц из изоляционной пластины.
