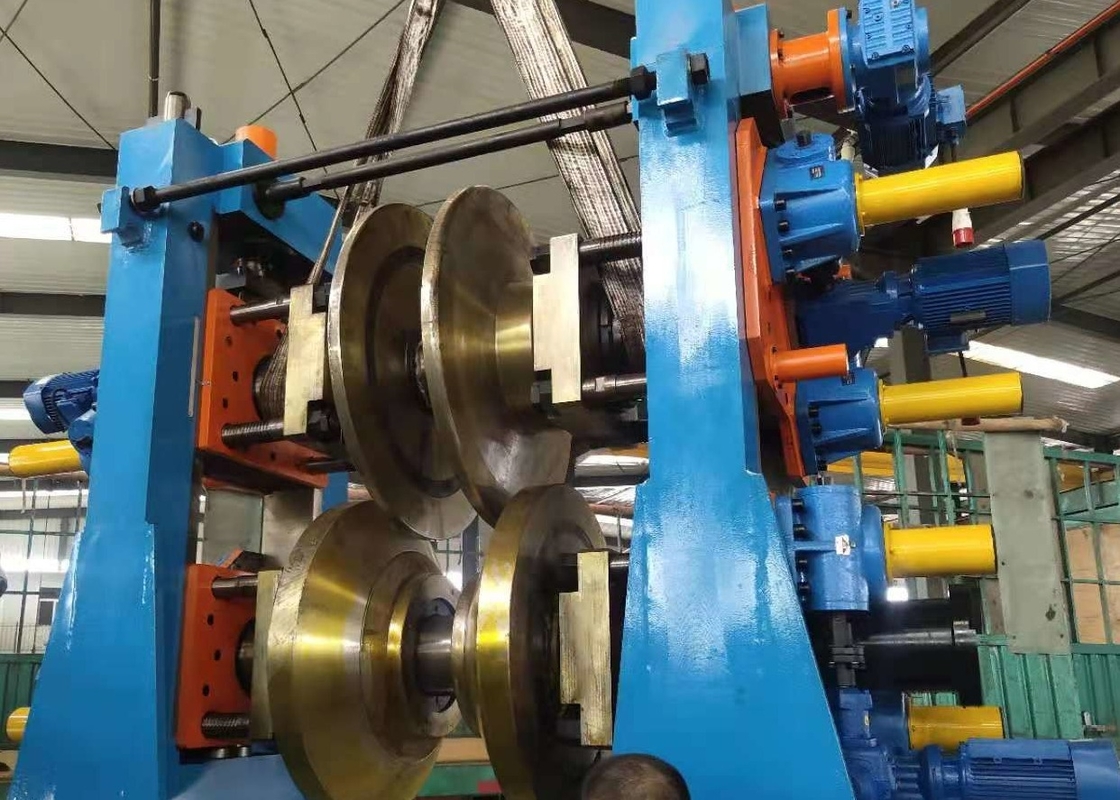

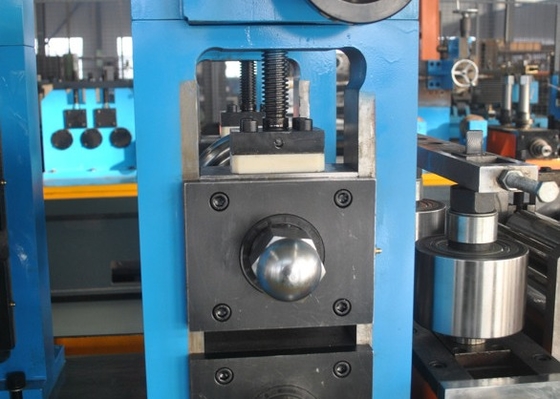

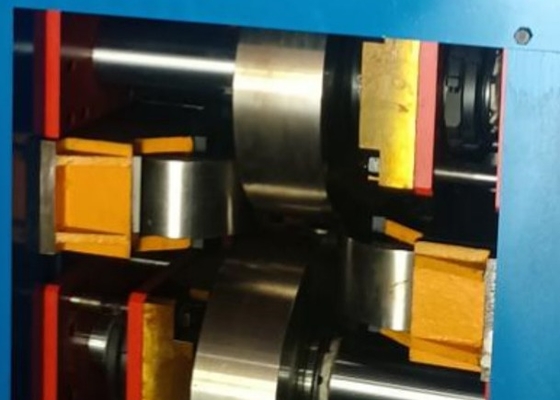

Регулируемый размер Max 219mm 120mM/Min стальной трубной фрезерной машины
Регулируемый размер Max 219mm 120mM/Min Стальная труба фрезерная машина Введение:
219 Высокочастотная сварная трубная линия предназначена для производства круглых труб (Diaφ114-219mm, толщина 3-9mm).Производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
Регулируемый размер Max 219mm 120mM/Min стальной трубной фрезерной машины Спецификации:
Спецификации материала
| Соответствует стандарту YB189-64 |
| Материал |
Сталь низкоуглеродистая и сталь низколегированная для строительства |
| Механические свойства |
σb≤520Mpa,σs≤340MPa |
| ширина полосы |
357688 мм |
| толщина ленты |
1.5 ∙ 6.0 мм |
| Идентификация катушек |
φ508 φ610 мм |
| Слишком много катушек |
φ1000 φ2000 мм |
| Масса катушки |
≤ 12 Т |
Спецификация трубной машины
| Диаметр круглой трубы |
φ114 φ219 мм |
| толщина трубы |
10,5-6,0 мм |
| Протяженность трубы |
8-12 м |
| Точность длины резки |
±1,5 мм |
| Скорость формирования |
20-50 м/мин |
Электричество, вода и воздух
| Сила |
Объем мощности линии |
Приблизительно 600 кВт. |
| Источник питания |
380В/60Гц/3фазы |
| Вода для охлаждения циркуляции |
Поток |
20 т/ч ≈ 30 т/ч |
| Объем пула |
30 м3 |
| Сжатый воздух |
Поток |
5 м3/мин |
| Давление |
5 ‰ 11 кг/см2 |
Семинар требует:
| Ширина 6 м, длина 70 м, высота не менее 5 м от потолочных рельсов до земли. |
Технический документ, предоставленный:
Инструкция по эксплуатации (представляется за месяц до даты доставки)
●Свидетельство об инспекции (представляется при доставке)
●Заказ на погрузку (представляется во время доставки)
●Рисунок макета (представляется за месяц до даты доставки)
●Рисунок грунтовой основы (представляется за месяц до даты доставки)
●Диаграмма электрических принципов
●Общая сборка Рисунок каждой единицы линии
● Частичная диаграмма уязвимых частей
