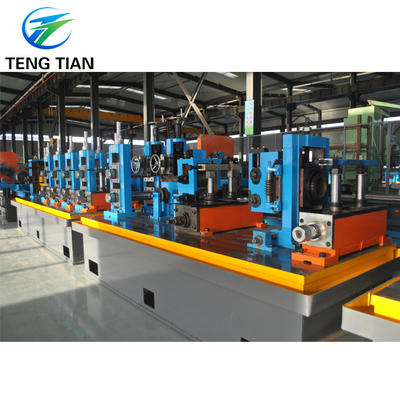

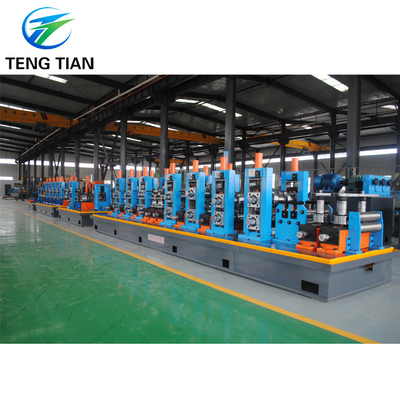

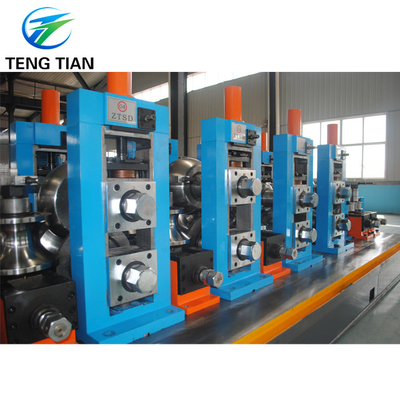

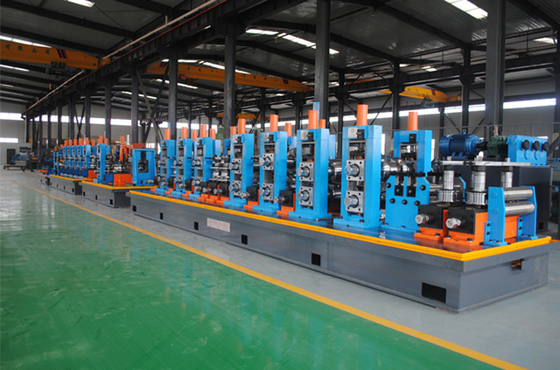

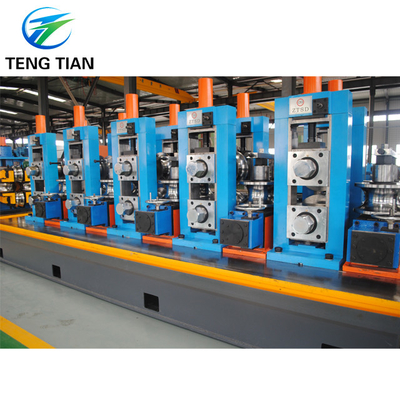

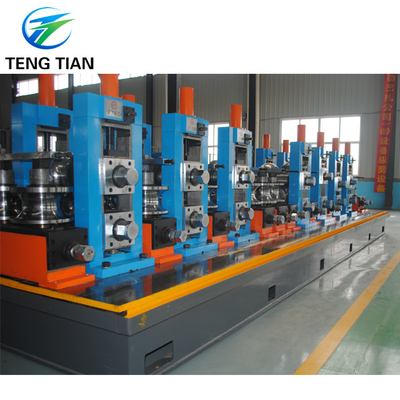

Высокочастотная сварная трубная линия для низкоуглеродистых стальных труб с автоматической трубной мельницей
| Атрибут |
Стоимость |
| Тип формовки |
прямое формирование |
| Способ резки |
холодная пила |
| Толщина |
1.5 - 5.0 мм |
| Производство |
квадратные трубы и круглые трубы |
| Форма трубы |
квадратные прямоугольные и профильные трубы |
| Система резки |
Резание летающей пилы |
| Продукт |
квадратная труба |
| Спецификация оборудования |
Указанный клиент |
| Функция |
Производить сварные трубы |
| Система управления |
Управление ПЛК |
| Тип |
По обычаю |
| Ключевое слово |
Сварные стальные трубы |
Краткое представление о высокоточной трубной прокатке ERW

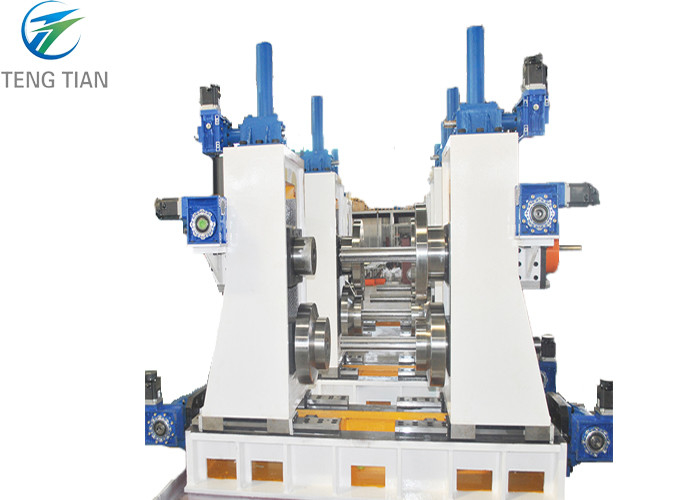

HG114 Высокочастотная сварная трубная линейка предназначена для производства сварных труб диаметром 50 ‰ 101,6 мм и 1,0 ‰ 4.0 мм в толщине стенки, а также квадратные и прямоугольные трубы и деформированные трубы соответствующего размераПринимая конструкцию проката, производственная линия может производить сварные стальные трубы с хорошим качеством обработки и высокой точностью сборки.
Основные параметры и спецификации
Спецификации материала:
- Соответствует стандарту YB189-64
- Материал: низкоуглеродистая сталь и низколегированная строительная сталь
- Механические свойства: σb≤520Mpa, σs≤340MPa
- Ширина ленты: 160 ̊320 мм
- Толщина ленты: 1,0-4 мм
- Внутренний диаметр катушек: φ480·φ510mm
- Внешний диаметр катушек: φ1000·φ1600 мм
- Масса катушки: ≤5Т
Спецификации труб:
- Диаметр круглой трубы: φ50 φ101,6 мм
- Толщина стены труб: 1,0-4 мм
- Фиксированная длина резки: 4 6 м
- Точность резки труб: 0 ‰ 3 мм
- Скорость формования: 2060 м/мин
Процесс производства
- Прокрутите вверх
- Разворачивать
- Уровнение
- Сварка конечных лопастей и задниц
- Аккумулятор
- Формирование
- Высокочастотная индукционная сварка
- Удаление внешнего заноса
- Охлаждение
- Размеры
- Резание
- Проверка и сбор
- Доступ к хранилищу
График производственного потока
Трубная мельница ERW Другие модели
| Модель |
Диаметровый диапазон |
Толщина трубы |
Скорость формования ((m/min) |
Мощность двигателя ((KW) |
Механическая площадь (м3) |
| HG20 |
8-20 мм |
0.3-1MM |
30-120 |
55 |
7х50 |
| HG32 |
12-32MM |
0.3-2.0 мм |
30-120 |
75 |
7х50 |
| HG50 |
16-50 мм |
0.8-2.5 мм |
30-110 |
110 |
7х60 |
| HG60 |
20-60 мм |
0.8-3MM |
30-100 |
132 |
7х65 |
| HG76 |
12-76MM |
1-3 мм |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4 мм |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
10,5-5,0 мм |
30-60 |
400 |
10×100 |
| HG165 |
60-165 мм |
3-7 мм |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8 мм |
20-40 |
800 |
12×150 |
| HG273 |
114-273ММ |
4-10 мм |
15-30 лет |
1000 |
18×160 |
| HG325 |
165-325 мм |
4-12 мм |
10-30 |
1200 |
18×180 |
| HG426 |
165-426 мм |
4-16 мм |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20 мм |
8-20 |
2000 |
21×180 |
О нас
Компания обладает сильными техническими способностями, сильными деловыми способностями и динамичной командой.В последние годы компания заняла большую часть внутреннего рынка., и экспортировались в Корею, Вьетнам, Индонезию, Южную Африку, Казахстан и десятки других стран и регионов, получив положительные отзывы от отечественных и зарубежных клиентов.
Квалификация
Наши услуги
- Мы отправим инженера для установки и обучения ваших рабочих как правильно управлять этой машиной.
- Однолетняя гарантия качества, пожизненная гарантия ремонта. В течение гарантийного периода качества, за исключением неисправностей, вызванных человеческой ошибкой, ремонтные части будут предоставлены бесплатно.По истечении гарантийного периода качества, взимается только стоимость запчастей.
- Мы предоставляем предпродажное и послепродажное обслуживание, включая дизайн мастерской, дизайн выпуска продукции, установку и обучение.
- Мы также можем отправить инженера работать для вас несколько месяцев или 1 год, чтобы помочь улучшить производительность, уменьшить отходы и снизить стоимость.
- Мы предоставляем предпродажное обслуживание - проектирование всего проекта по производству труб из нержавеющей стали / производства труб из углеродистой стали.
- Мы будем отвечать за погрузку и доставку.
Наши клиенты
Наша компания специализируется на производстве трубопровода, линии резки, формования холодного рулона, трубопровода из нержавеющей стали и другого оборудования.На основе внедрения передовых технологий ЯпонииКомпания инновационная, а машины изготавливаются в строгом соответствии с японским стандартом.с отличной видимостью на рынке и репутацией, наша машина достигла мирового уровня.
Выставка
Упаковка и перевозка
Наше оборудование было экспортировано в десятки стран и регионов, таких как Египет, Греция, Южная Корея, Вьетнам, Индонезия, Южная Африка и т. Д.,и получил положительные отзывы от отечественных и зарубежных клиентов.
