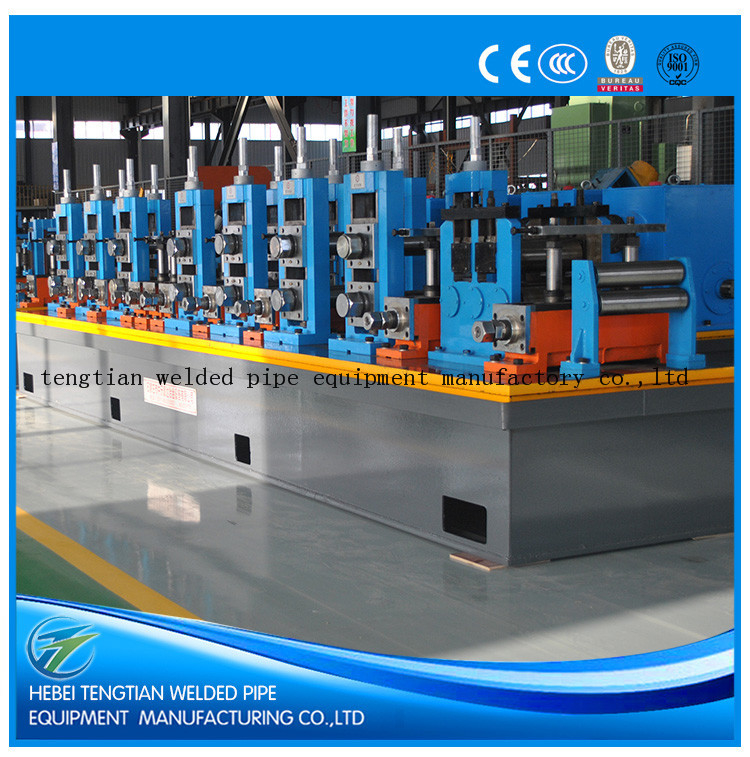

ERW HG140 Устойчивый трубный ролик, отжимающий холодную пилу, квадратная трубная мельница
ERW HG140 Устойчивый трубный ролик, отжимающий холодную пилу, квадратная трубная мельницапредназначен для производства сварных труб диаметром 48 - 140 мм с толщиной стенки 1,5 - 5,0 мм, а также соответствующих квадратных и прямоугольных труб, которые обычно используются в металлургии,строительство, транспорта, машиностроения и автомобильной промышленности.
Процесс производства
Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse
Спецификации:
1Сырье:HRC, CRC, оцинкованная катушка
2. Продукционный диапазон:
Круглая труба: 48 - 140 мм; Толщина: 1,5-5,0 мм
Квадратная труба: 40*40 - 110*110 мм;Толщина: 1,5-4,0 мм
прямоугольный:30*50 - 80*140 мм;Толщина: 1,5-4,0 мм
3Х.Ф. Велдер:GGP400Kw твердое состояние
4Скорость линии:Максимум 80 м/мин.
5Длина трубы: 4-12 м
6Точность резки:±3 мм
| Нет, нет, нет. |
Модель |
Размер трубы |
Толщина |
Скорость ((m/min) |
Мощность ((KW) |
HF(KW) |
Площадь ((LxW в метрах) |
| 1 |
HG20 |
ø8 - ø20 мм |
0.3 - 1,5 мм |
30 - 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 мм |
0.4 - 2,0 мм |
30 - 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 мм |
00,7 - 2,5 мм |
30 - 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 мм |
0.9 - 3,0 мм |
30 - 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 мм |
1 - 4 мм |
30 - 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 мм |
1 - 4,5 мм |
30 - 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 мм |
10,5 мм |
30 - 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 - ø140 мм |
1.5 - 5.5 мм |
30 - 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 мм |
2 - 6 мм |
30 - 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 мм |
3 - 8 мм |
20 - 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 мм |
4 - 12 мм |
15 - 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 - ø325 мм |
4 - 14 мм |
10 - 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 - ø426 мм |
4 - 16 мм |
8 - 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 мм |
5 - 18 мм |
5 - 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 - ø610 мм |
5 - 18 мм |
5 - 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 мм |
5 - 20 мм |
5 - 20 |
4300 |
1800 |
300*24 |
