Высокоточная линия производства стальных трубных станов с червячной передачей и фрикционной пилой
Технические характеристики продукта
| Атрибут |
Значение |
| Название продукта |
Высокоточная линия производства стальных трубных станов с червячной передачей и фрикционной пилой |
| Скорость работы |
Макс. 120 м/мин |
| Форма трубы |
Круглая, квадратная и прямоугольная |
| Диаметр трубы |
12 - 32 мм |
| Макс. толщина для квадратной трубы |
0,5-1,5 мм |
| Тип сварки |
Высокочастотная сварка |

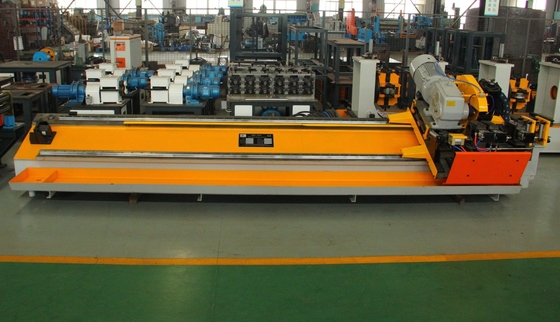

| Отрезная пила |
Фрикционная резка пилой |
| Макс. толщина для круглой трубы |
0,5-2,0 мм |

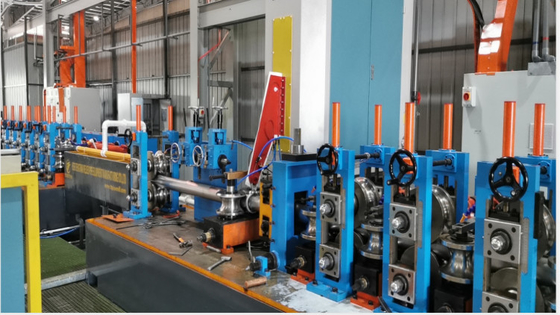

Линия производства высокоточных стальных трубных станов ERW32
Этот стан предназначен для производства круглых труб (Φ12мм-Φ32мм) толщиной 0,5мм-2,0мм из холоднокатаной и горячекатаной рулонной полосы. Процесс включает в себя формование незамкнутых трубчатых заготовок, сварку их в трубы с использованием высокочастотной сварки, охлаждение, калибровку/формование и резку до заданных длин.
Преимущества продукта
- Высокая точность: Скачки валков по уровню 0,01, зазор между рамой/ползуном ≤0,02, вертикальный угол рамы ≤0,05, параллельный угол рамы ≤0,1, погрешность диаметра/округлости трубы ≤0,08
- Японская технология: Соответствует высоким требованиям точности международных клиентов
- Точная регулировка: Система регулировки червячной передачи и червяка для высокоточного управления
- 3D-регулировка: Шрам от царапин можно регулировать с возможностью поворота ±20°
- Конструкция турецкой головки: Преобразование от круглой к квадратной форме уменьшает вес пресс-формы со стабильным формованием и равномерными углами R
- Система демпфирования: Нейлоновые демпфирующие блоки уменьшают воздействие на валы и подшипники
Производственный процесс
- Прокрутить вверх
- Размотка
- Расплющивание
- Торцевая резка и стыковая сварка
- Аккумулятор
- Формирование
- Высокочастотная индукционная сварка
- Удаление наружного заусенца
- Охлаждение
- Калибровка
- Резка
- Проверка и сбор
- Доступ к складу
Технические характеристики
Сырье: HRC, CRC, оцинкованная рулонная сталь
Диапазон производства:
Круглая труба: 12 - 32 мм; Толщина: 0,5-2,0 мм
Квадратная труба: 10×10 - 25×25 мм; Толщина: 0,5-1,5 мм
Высокочастотный сварочный аппарат: GGP150 кВт твердотельный высокочастотный сварочный аппарат
Скорость линии: Макс. 120 м/мин
Длина трубы: 4-12 м
Точность резки: ±3 мм
Установленная электрическая мощность: прибл. 300 кВт
Размер всей линии: около 50×5 м

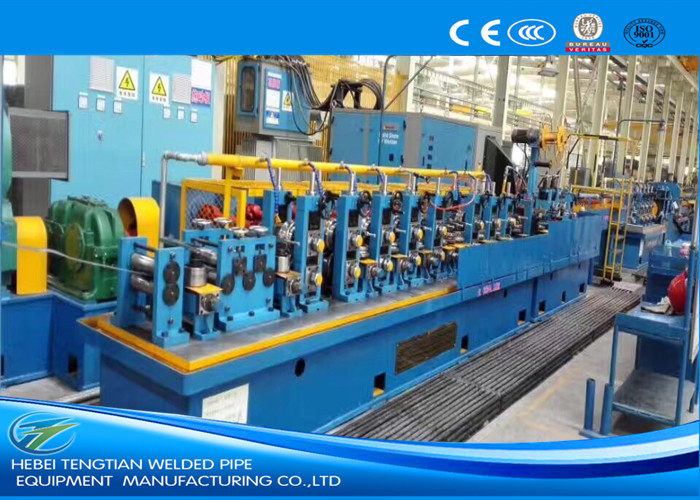

Эта линия производства труб с высокочастотной сваркой производит круглые трубы (диаметром 8,0-32,0 мм) с толщиной стенки 0,4-1,6 мм. Используя формовку валками и высокочастотный индукционный нагрев, она обрабатывает стальную полосу в различные формы с надежной работой благодаря передовой технологии апертуры, системе управления ПЛК и блоку цифрового регулирования скорости.
Состав оборудования
Загрузка рулона → Размотка → Соединение полосы → Аккумулятор → Формирование → ВЧ сварка → Удаление заусенцев → Охлаждение → Калибровка и правка → Измерительный валок → Летящая пила → Двойные сбросы → Выводной конвейер
Для получения дополнительной информации об этой высокоточной линии производства труб, пожалуйста, свяжитесь с нашим отделом продаж для получения помощи.
