Станок для сварки труб высокой частоты из холоднокатаной рулонной стали
Технические характеристики продукции
| Атрибут |
Значение |
| Регулировка |
червячная передача |
| Скорость работы |
Макс. 120 м/мин |
| Форма трубы |
Круглая, квадратная и прямоугольная |
| Диаметр трубы |
16 - 50,8 мм |
| Макс. толщина для квадратной трубы |
0,6-2,0 мм |
| Тип сварки |
Сварка высокой частотой |
| Отрезная пила |
Фрикционная резка пилой |
| Макс. толщина для круглой трубы |
0,6-3,0 мм |

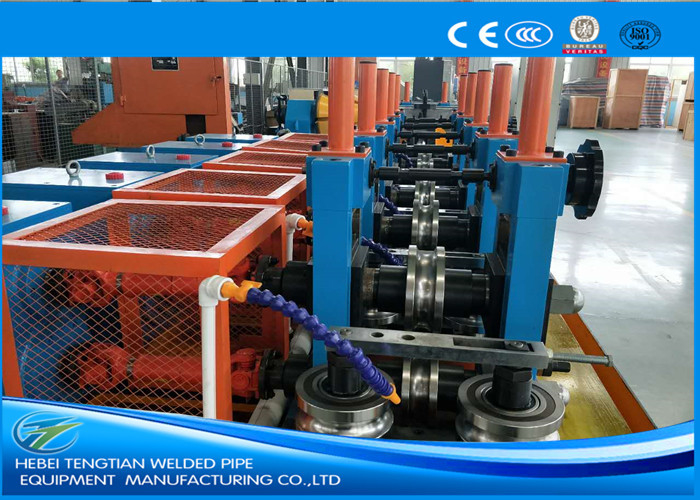

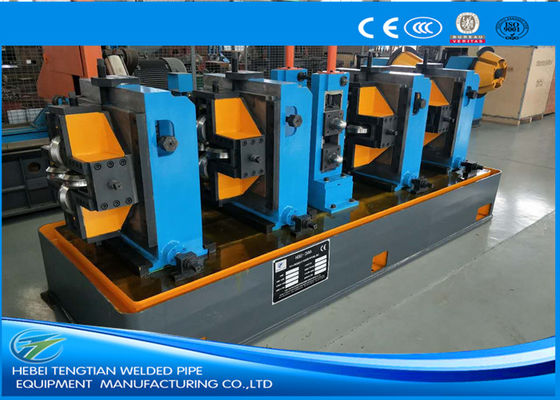

Высокоскоростная высокоточная линия ERW для производства труб HG50
Эта высокоскоростная линия ERW для производства труб производит трубы диаметром 16-50,8 мм и максимальной толщиной 3 мм, широко используемые для строительных материалов, дренажных систем, труб для энергоснабжения и различных профилей, включая строительные, декоративные, экструдированные и холодногнутые применения.
Основные преимущества
- Высокая точность: Скачки валков по уровню 0,01, зазор между рамой/ползуном ≤0,02, вертикальный угол рамы ≤0,05, параллельный угол рамы ≤0,1, погрешность диаметра/округлости трубы ≤0,08
- Включает японскую технологию для высоких требований к точности
- Регулировка червячной передачи по расписанию с высокой точностью и энергоэффективностью
- 3D регулируемый скребок с возможностью вращения ±20°
- Турецкая система толкания квадратной головки уменьшает вес пресс-формы, обеспечивая стабильное формование и равномерные углы R
- Нейлоновые демпфирующие блоки на валах выравнивания уменьшают воздействие на валы и подшипники
Производственный процесс
- Размотка
- Разматывание
- Расплющивание
- Отрезка концов и сварка встык
- Аккумулятор
- Формовка
- Высокочастотная индукционная сварка
- Удаление наружного заусенца
- Охлаждение
- Калибровка
- Резка
- Проверка и сбор
- Доступ к складу
Технические характеристики
Сырье: HRC, CRC, оцинкованная рулонная сталь
Диапазон производства:
Круглая труба: 16 - 50,8 мм; Толщина: 0,6-3,0 мм
Квадратная труба: 12*12 - 40*40 мм; Толщина: 0,6-2,0 мм
Сварщик ВЧ: GGP200 кВт твердотельный высокочастотный сварочный аппарат
Скорость линии: Макс. 120 м/мин
Длина трубы: 4-12 м
Точность резки: ±3 мм
Общая установленная мощность: 400 кВт
Являясь сертифицированным производителем и поставщиком станков для производства труб по стандартам CE и ISO9001:2008 в Китае, наши высококачественные, надежные станки с длительным сроком службы экспортируются почти в 30 стран, включая Турцию, Египет, Марокко, Казахстан, Узбекистан, Таджикистан, Сирию, Иран, Ирак, Мексику, Шри-Ланку, Пакистан, Таиланд и Вьетнам.
Для получения дополнительной информации или запросов, пожалуйста, не стесняйтесь обращаться к нам. Мы будем рады вам помочь.
