Машинка для изготовления низкоуглеродистой стали ERW высокочастотный сварный трубный фрезер прямоугольная форма трубы

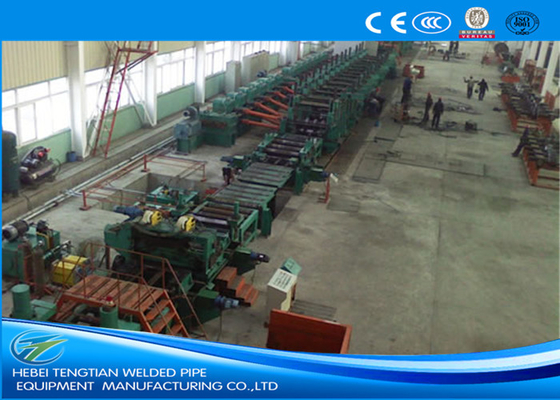

ERW325 высокоточный ERW трубопроводный станок

Эта линия используется для изготовления сварной стальной трубы Φ114mm-Φ325mm с толщиной стенки 4,0mm-112,7mm, может производить квадратную трубу 100*100 - 250*250mm.
После того, как мы поглотили передовые технологии производства труб из-за рубежа и из-за рубежа,наша инновационная линия производства и каждая единица производственной линии не только экономична, но и практична.


Краткое знакомство с трубной фабрикой ERW и трубной фабрикой

• ERW трубная мельница и трубовая мельница - это серия машин, которые изготавливают продольные сварные швы труб и труб с стальными полосками определенной ширины.
• Он начинается с разворачивания и сглаживания резанных стальных катушек в стальные полоски.
• Затем сплошные стальные полоски будут вставлены в формовочную машину, и прокат на ролике в машине перевернет полоску в форму круглой трубы.
• Затем прокатаные полоски отправляются в коробку сварки, где трубка сварляется высокочастотным сварщиком твердого состояния.
• Сварные трубки будут сформированы в ожидаемой форме или размере в машине для размещения.


Преимущество продукта:

1. Высокая точность
   между уровневыми скачками на роликах 0.01, между рамкой и пробегом ≤ 0.02, вертикальная степень рамы ≤0.05, каждая рамка имеет степень параллельности ≤0.1,ошибка диаметра и округлости стальных труб ≤ 0.08
2. Использовать японскую технологию, чтобы сделать требования иностранных клиентов, которые нуждаются в высокой точности требования
3. Планируемое использование червя гирлянда и кормящей регулировки, точность регулировки высока, энергия точно
4. Шрам может регулироваться с помощью 3D регулировки, скреб может поворачиваться по кругу сталью ±20°.
5. Круглый становится квадратом - турецкая голова толкает квадратом, может уменьшить вес формы, формируя стабильный, равномерный угол R.
6. Уровень вверх вала увеличить нейлон демпинговый блок, уменьшить воздействие на вал и подшипник.

Процесс производства

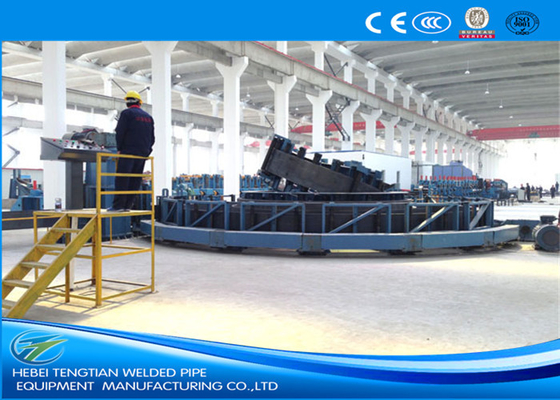

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Спецификации:
1. Сырье










2. Продукционный диапазон:


3Х.Ф. Велдер:GGP1000Kw твердотельные высокочастотные сварщики
4Скорость линии:Макс.30 м/мин
5Длина трубы: 6-12 м
6Точность резки:±3 мм
7Электрическая установленная мощность:Приблизительно 1200 КВт
8Размер всей линии:около 120х12м



Как CE & ISO9001: 2008 сертифицированный производитель и поставщик трубных машин в Китае.Морокко, Казахстан, Узбекистан, Таджикистан, Сирия, Иран, Ирак, Мексика, Шри-Ланка, Пакистан, Таиланд, Вьетнам и другие более 30 стран.
