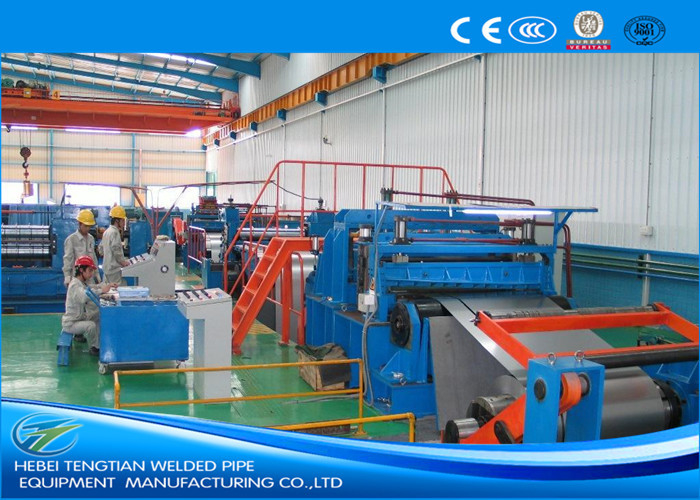

Тяжелая стальная режущая машина 90 кВт постоянного тока Моторная мельница Скорость 100 м / мин
Введение:
Поскольку толщина катушек пропорциональна емкости линий резки листов, большая толщина мастер-катушек требует больших моделей машин резки катушек.мы можем классифицировать режущие линии в три группы в соответствии с разностью толщины, то есть тонкая линия для резки листов, средняя толстая машина для резки катушек и толстая катушка для резки металлических катушек.
Эта тонкая линия резки листов, также называемая резкой металлической катушки, представляет собой своеобразную производственную линию для разложения мастер-катушек на более мелкие катушки определенной ширины.Тонкая линия резки листов состоит из катушки загрузки машины, разворачивание с одной мандролью, подача и лопатка с конца катушки, подача с двумя роликами, выравнивание трех роликов, резка конца, выровнение полосы, стрижка диска, обмотка лома, аккумулятор отверстий,предварительный сепаратор, натягивание, отталкивание, катушка, гидравлическое управление и электрическое управление.
Линия для резки тонких листов подходит для толщины ленты катушки (0,2 ~ 1) мм, (0,3-2) мм, (0,3-3) мм и (0,4-4) мм; в то время как ширина ленты может быть изменена: 600 мм. 1000 мм, 1250 мм, 1600 мм, 1800 мм и так далее.
Преимущества и характеристики нашей машины для резки катушек:
1Каждая производственная линия (тонкая линия нарезки листов) разработана и изготовлена строго в соответствии с требованиями клиента.Убедиться, что весь металлический катушка слайтер быть компактным, гладкий, твердый и легкий в эксплуатации.
2. тонкие катушки различаются по весу катушки, когда максимальный вес катушки небольшой, обычно для металлической катушки используется одномоторный (кальянный) разворачиватель; когда максимальный вес катушки до 25 тн,Для режущей машины следует использовать двойной разворачиватель с мандролью..
3Заказчику обычно нужны узкие тонкие полоски с высокой точностью резки.и т. д. чтобы обеспечить точность резки при тонкой толщине.
4Когда речь идет о нержавеющей стали, оцинкованной стали, о цветных стальных катушках, мы принимаем деликатные меры, такие как резиновые ролики, гладкие передающие пластины, чтобы защитить поверхность листа от повреждений.
5У нас есть очевидное преимущество в проектировании и производстве гидравлической системы для этой тонкой линии резки листов.
6Мы всегда выбираем хороших поставщиков гидравлических деталей, двигателей, редукторов скорости, электрических деталей.мы хотим купить эти части в соответствии с требованиями клиента для специальных металлических катушек слиттер.
7Мы строго контролируем каждое звено производственного процесса, от закупки материалов, до сварки, обработки, отверждения и измельчения, сборки, покраски.Мы можем убедиться в хорошем качестве металлической катушки слиттер.
8Мы можем поставлять машины для резки катушек того же качества по более низкой цене, потому что мы хорошо управляем производственными затратами.
9Как правило, мы принимаем постоянный двигатель и Eurotherm 590 постоянный драйвер из-за его преимуществ стабильной работы и большого крутящего момента.
10.Безопасность работы обеспечивается четкими указаниями на тонкой линии резки листов, устройствами безопасности, такими как аварийная остановка и т.д.
Рабочий процесс:
Загрузка катушки five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control
Основной технический параметр
Материал катушек: HRC, CRC, GI, PPGI, Q195, Q235, Q345...
Толщина ленты: (0,3-3) мм
Максимальная ширина ленты: 1600 мм
ID катушки: ≥Φ508mm
ОД катушки: Φ1800 мм
Максимальная масса катушки: 20000 кг.
Двигатель разрыва: 75 кВт постоянного тока
Стрелочный вал: Ф220 x 1650 мм
Дисковые ножи на режущей оси: ID220mm x OD330mm x 10mm, 6CrW2Si.
Разделяющий диск: ID85 x OD210mm x 6mm, 65Mn
Напряжение обеспечивается полосой, проходящей через фрикционную шерсть, обернутую вокруг деревянных пластинок.
Блок рекрутера: Ф508 x 1700 мм
Двигатель рекойлера: 90 кВт постоянного тока
Электрическое управление: кабинет водителя Eurotherm 590 DC плюс панели управления.
Скорость резки: максимум 100 м/мин, регулируется.
Форма спецификации машины для резки катушек:
| Модель |
Толщина |
Ширина |
Масса катушки |
Ширина оконченной щели |
Максимальная скорость резки |
| JY-1 x 600 |
0.2-1 мм |
100-600 мм |
Максимум 8T |
Минимум 20 мм. |
120 м/мин |
| JY-2 x 1300 |
0.3-2 мм |
300-1300 мм |
Максимум 15T |
Минимум 25 мм. |
150 м/мин |
| JY-3 x 1600 |
0.3-3 мм |
500-1600 мм |
Максимум 20T |
Минимум 25 мм |
120 м/мин |
| JY-4 x 1600 |
0.4-4 мм |
500-1600 мм |
Максимально 30T |
Минимум 30 мм |
120 м/мин |
| Примечание: Данные в форме только в качестве ссылки в соответствии с общими диапазонов, мы всегда проектировать и сделать каждую строку в соответствии с конкретными требованиями каждого клиента,так что каждый клиент может купить свою линию с удовольствием от нас. |
