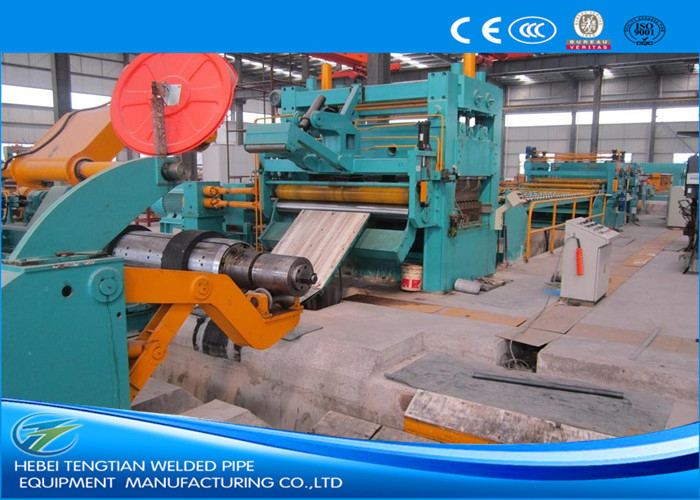

Полноавтоматическая стальная изменяемая скорость электрическим управлением разрезая машины

 Катушки высокой точности ЗДЖ- (3-12) ×1800мм машина полноавтоматической горячекатаной стальной разрезая

Введение:
Эта толстая плита разрезая также вызванную линию, слиттер катушки металла, может разрезать толстую стальную мастерскую катушку в небольшие катушки младенца. Толстая катушка разрезая линию составлена: автомобиль катушк-загрузки, двойное ункоилер крупно-нагрузки дорна, портальный проводник катушк-головы стиля, оборудование прессы и лопаткоулавливателя, двойной ролик сжимая фидер, разровнитель 5-ролика, конц-резец, таблица крена, центральный алиньер, слиттер диска, моталка утиля, аккумулятор отверстия, пре--сепаратор& тенсионер, портальные катушк-разделитель и прессер стиля, рекоилер, катушка разгружая автомобиль, гидравлический контроль, и электрический контроль.
Емкость различных моделей толстого листа разрезая линии (слиттер катушки металла):
Толщина прокладки: (3~12) мм, (4-16) мм, (5~20) мм;
Ширина прокладки: 500-1800мм, 800~2000мм или 1000~2200мм.

2. Двойное декоилер конус-дорна, не только принести большие катушки как 35Т или 40Т, но также удобный для нагружая катушки на декоилер.
3. автомобиль Катушк-загрузки имеет платформу поддержки с роликами твп ротатабельными на краях края, пока нагружающ катушку на декоилер двух-конуса, на одной руке, твердо поддержка большая катушка; с другой стороны, двойные ролики на платформе автомобиля катушки вращают одновременно с декоилинг дорном.
4. прочность всех роликов и валы увеличивают с стальной толщиной прокладки.
5. моталки утиля Двойн-тела управляются 2 моментными двигателями и двухскоростными редукторами.
6. тенсионер свивать слиттер катушки металла, или лист разрезая линию, принимают структуру, обеспечивать стабилизированный и даже напряжение твердого 5-ролика напрягая для свивать.
7. толкатель катушек установлен на рекоилер, к катушкам нажима вне вхилинг дишаргинг разрезал катушки.
8. моторы АК и редукторы скорости управляют разровнителем щипк-фидера & 5-ролика и тенсионер 5-ролика, пока моторы ДК & редукторы скорости управляют слиттер и рекоилер.
9. управление разрезая машины катушки электрическое: Регулятор скорости Паркер Эуротерм 590 + управление ПЛК.


Работая процесс:
Катушк-загрузка — ункоилер Двух-дорна — Катушк-голов-питаться, пресса & копая — щипок питаясь, выравнивать Двух-ролика 5-ролика — Конц-вырезывание — аккумулятор отверстия (1) — Раздевать-выравнивая — резать диска — Пре-разделитель/Тенсионер утиля наматывая — аккумулятор отверстия (2) —/длин-измеряя ролик — свивать/пресса & разделитель катушек — Катушк-дишаргинг — гидравлический контроль — электрический контроль



Основной технический параметр
Материал катушек: Сталь углерода ХР/КР, гальванизированная плита, покрашенная стальная пластина етк.
Толщина прокладки Слиттер катушки металла: (3~12) мм
Ширина прокладки разрезая машины катушки: 500~1800мм
Вес Макс.коил: 35000кгс
Диаметр выравнивать ролики & напрягая ролик: Φ210
Диаметр Слиттер катушки металла вала слиттер: Φ300
Резцы диска: 6КрВ2Си, ХРК56°~58°, ОД500мм кс ИД300мм кс Т25мм.
Диаметр блока рекоилер: Φ610мм
Отделять диски: 65Мн, ОД250 кс ИД95 кс Т10/20мм
Моторы ДК разрезая машины катушки для слиттер и рекоилер: 160КВ, 200КВ.
Скорость Слиттер катушки металла: (0~50) м/мин, регулируемых

Разрезать линию машину обычно было подгонян согласно требованиям к клиента, покуда вы обеспечите параметры и требования для нас, и после этого мы конструировали для вас соответствующую схему оборудования машинного оборудования.
