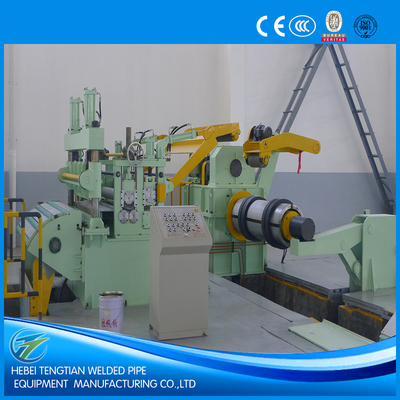

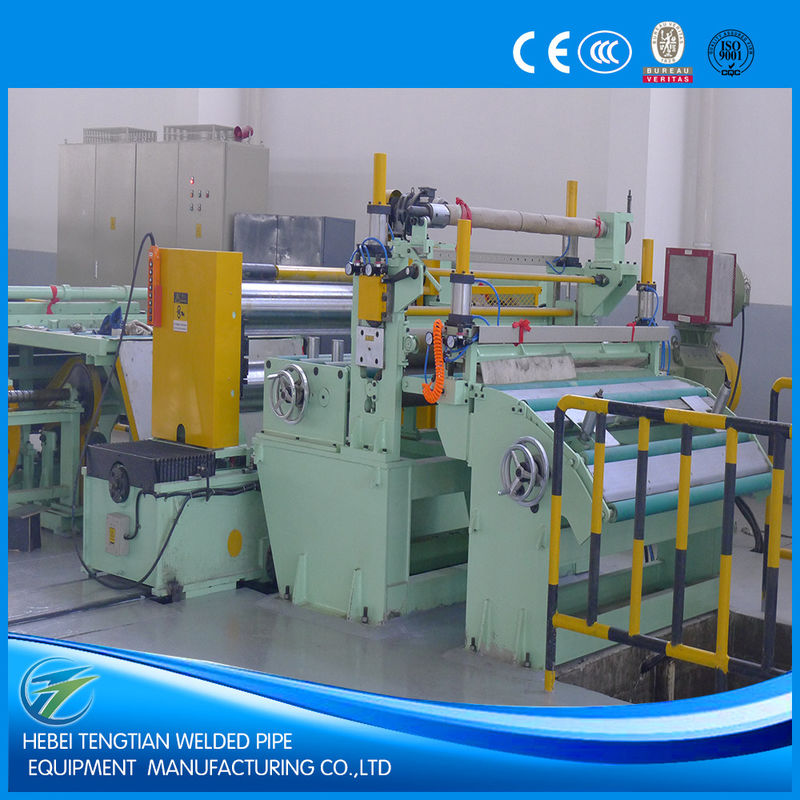

Металлическая режущая машина 220В Специализированная стальная режущая машина

Металлическая режущая машина 220В Специализированная стальная режущая машина

Введение:

Поскольку толщина катушек пропорциональна емкости линий резки листов, большая толщина мастер-катушек требует больших моделей машин резки катушек.мы можем классифицировать режущие линии в три группы в соответствии с разностью толщины, то есть тонкая линия для резки листов, средняя толстая машина для резки катушек и толстая катушка для резки металлических катушек.

Эта тонкая линия резки листов, также называемая резкой металлической катушки, представляет собой своеобразную производственную линию для разложения мастер-катушек на более мелкие катушки определенной ширины.Тонкая линия резки листов состоит из катушки загрузки машины, разворачивание с одной мандролью, подача и лопатка с конца катушки, подача с двумя роликами, выравнивание трех роликов, резка конца, выровнение полосы, стрижка диска, обмотка лома, аккумулятор отверстий,предварительный сепаратор, натягивание, отталкивание, катушка, гидравлическое управление и электрическое управление.
Линия для резки тонких листов подходит для толщины ленты катушки (0,2 ~ 1) мм, (0,3-2) мм, (0,3-3) мм и (0,4-4) мм; в то время как ширина ленты может быть изменена: 600 мм. 1000 мм, 1250 мм, 1600 мм, 1800 мм и так далее.

Преимущества и характеристики нашей машины для резки стальных катушек:

1Каждая производственная линия (тонкая линия нарезки листов) разработана и изготовлена строго в соответствии с требованиями клиента.Убедиться, что весь металлический катушка слайтер быть компактным, гладкий, твердый и легкий в эксплуатации.
2. тонкие катушки различаются по весу катушки, когда максимальный вес катушки небольшой, обычно для металлической катушки используется одномоторный (кальянный) разворачиватель; когда максимальный вес катушки до 25 тн,Для режущей машины следует использовать двойной разворачиватель с мандролью..
3Заказчику обычно нужны узкие тонкие полоски с высокой точностью резки.и т. д. чтобы обеспечить точность резки при тонкой толщине.
4Когда речь идет о нержавеющей стали, оцинкованной стали, о цветных стальных катушках, мы принимаем деликатные меры, такие как резиновые ролики, гладкие передающие пластины, чтобы защитить поверхность листа от повреждений.
5У нас есть очевидное преимущество в проектировании и производстве гидравлической системы для этой тонкой линии резки листов.
6Мы всегда выбираем хороших поставщиков гидравлических деталей, двигателей, скоростных редукторов, электрических деталей..
7Мы строго контролируем каждое звено производственного процесса, от закупки материалов, до сварки, обработки, отверждения и измельчения, сборки, покраски.Мы можем убедиться в хорошем качестве металлической катушки слиттер.
8Мы можем поставлять машины для резки катушек того же качества по более низкой цене, потому что мы хорошо управляем производственными затратами.
9. Мотор переменного тока или привода постоянного тока, клиент может свободно выбирать. Обычно мы принимаем двигатель постоянного тока и Eurotherm 590 постоянного тока драйвера из-за его преимуществ стабильной работы и большого крутящего момента.
10Безопасность работы обеспечивается четкими указаниями на тонкой линии резки листов, устройствами безопасности, такими как аварийная остановка и т.д.

Рабочий процесс:

Загрузка катушки five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Основной технический параметр
Материал катушек: углеродистая сталь, нержавеющая сталь, оцинкованная плита, цветная стальная плита
Толщина ленты: (0,3-3) мм
Максимальная ширина ленты: 1300 мм
Внутренний диаметр катушек: ≥Φ508mm
Внешний диаметр катушек: Φ1800 мм
Максимальная масса катушки: 15000 кг
Двигатель разрыва: 75 кВт постоянного тока
Стрелочный вал: Ф205 x 1400 мм
Дисковые ножи на режущей оси: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Разделительный диск: ID75 x OD180mm x 6mm, 65Mn
Напряжение обеспечивается полосой, проходящей через фрикционную шерсть, обернутую вокруг деревянных пластинок.
Блок рекрутера: Ф508 x 1400 мм
Двигатель рекойлера: 110 кВт постоянного тока
Электрическое управление: кабинет водителя Eurotherm 590 DC плюс панели управления.
Скорость резки: максимум 100 м/мин, регулируется.

Форма спецификации станка для резки стальных катушек:
