Описание оборудования

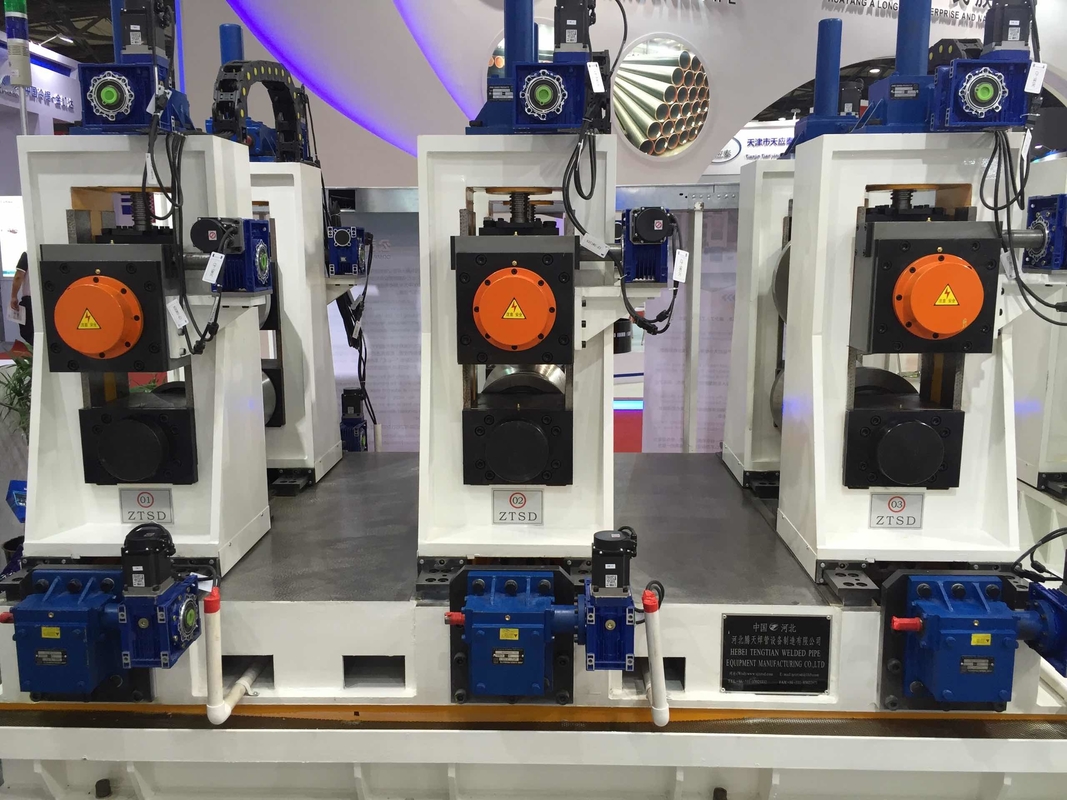

ПЛК-контроль Углеродистая стальная трубная мельница, полноавтоматическая СС квадратная трубная мельница
Это перваяполностью автоматическое производство трубМашина в КитаеДля удовлетворения потребностей международного рынка, согласно нашей компании LW серии блок в сочетании с FF формирующей технологии, разработан автоматическое квадратное и прямоугольное трубовое оборудование.Машина для изготовления труб может производить определенную спецификацию открытия холодной изгиба сталиС помощью сталелитейной машины режут стальные трубы, вырезают резку,без заноса, масштабировать с высокой точностью.

Основные характеристики оборудования трубопроводной машины

1. В очень короткий период времени, чтобы закончить настройку ролика
2. производить различные спецификации трубы, нужно только регулировать
3.уменьшение количества рабочих, снижение затрат на рабочую силу
4. улучшить срок службы оборудования.
5- Машина может быть отремонтирована сама.

Сварные трубные машины состоят из следующих частей:

1Формирующие части: состоят из семи рам горизонтальных подстав, четырех подстав пустых изогнутых подстав, четырех подстав вертикальных подстав и одного подстав питания.
2. Сварные детали: состоит из сварки пяти роликов экструдирующего ролика, двух рамок скребковой ручки и одного рама с полирующей ручкой
3. Остриевые части: состоит из четырех рамок из четырех роликовых стойки
4Электрическая часть управления: управляется многоточечным ПЛК

Процесс производства

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Спецификации:

Сырье:Низкоуглеродистая сталь и низколегированная сталь для конструкций,σb≤580Mpa σs≤380Mpa
Ширина стальной ленты:320-800 мм
Толщина стальной ленты:30,0-12,7 мм
Внутренний диаметр стальной ленты:φ480-580 мм
Внешний диаметр стальной ленты:φ800-1800 мм
Масса стальной катушки (макс.):12 т
Сырье от имени стальной категории:Q195-Q345,СПЗС
Стандарты качества сырья::В основном в стандартах GB, части с JIS,DIN
Толщина ((Max):50,0 мм,толщина 1,5 мм
Основные характеристики продукции
Квадратная труба 80×80 ≈ 200×200 ((любой размер в этом диапазоне)
прямоугольный 80×120-120×280 (любой размер в этом диапазоне),Прямоугольная трубка все принимают вертикальный тип формирования
Толщина стены:3.0-12.7 мм
Длина:4-12 м
Направление подачи единицы:левый или правый (лицом в сторону работы)
Высота подвижной линии:+900 мм
Скорость формирования:10-40 м/мин
Главный двигатель:Двигатель преобразования частоты 22KW × 2 Время стоянки
