Регулируемая трубогибочная машина с фрикционной пилой прямоугольной формы 10 * 100 мм
Технические характеристики продукта
| Атрибут |
Значение |
| Материал |
Горячекатаная рулонная сталь, холоднокатаная рулонная сталь, оцинкованная сталь |
| Регулировка |
Червячная передача |
| Скорость работы |
Макс. 80 м/мин |
| Форма трубы |
Круглая, квадратная и прямоугольная |
| Диаметр трубы |
32 - 127 мм |
| Макс. толщина для круглой трубы |
1,0 - 4,0 мм |
| Тип сварки |
Сварка токами высокой частоты |
| Отрезная пила |
Фрикционная резка пилой |
| Квадратная труба |
25*25 - 10*100 мм |
| Название |
Трубогибочная машина |
Высокочастотная высокоскоростная трубогибочная машина
Эта высокоскоростная, высококачественная трубогибочная машина производит сварные стальные трубы Φ76мм-Φ168мм с толщиной стенки 2,0 мм-6,0 мм, способные производить профильные трубы в пределах ограничений обработки круглых труб. Включая передовые технологии производства труб из отечественных и международных источников, наша инновационная конструкция производственной линии предлагает как экономичные, так и практичные решения.
Преимущества продукта
- Высокая точность: Скачки валика уровня 0,01, зазор рамы и направляющей ≤0,02, вертикальный угол рамы ≤0,05, параллельный угол каждой рамы ≤0,1, погрешность диаметра и округлости стальной трубы ≤0,08
- Использует японскую технологию для соответствия требованиям высокой точности

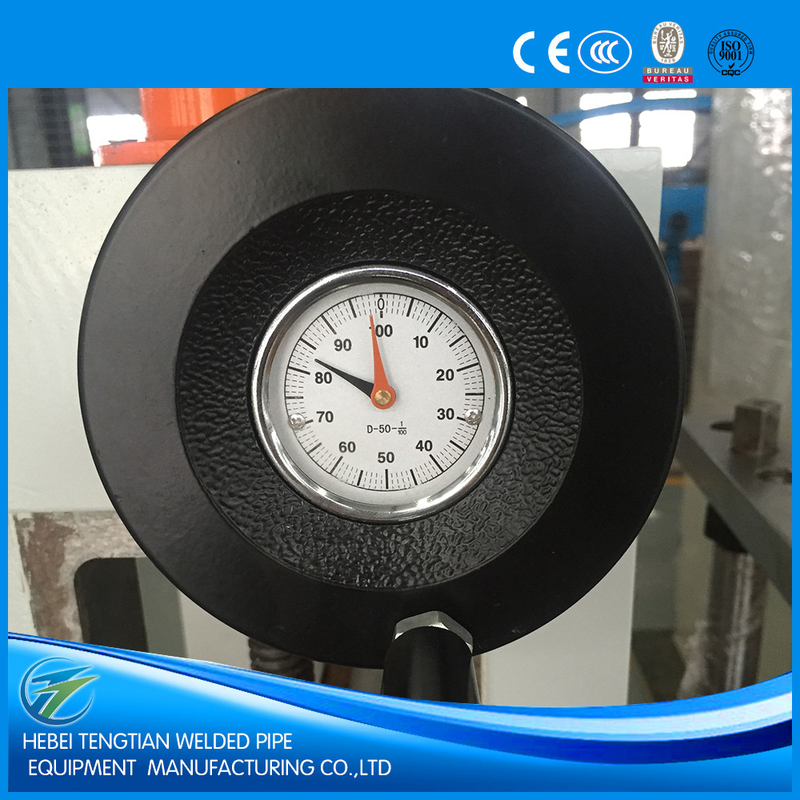

- Червячная передача и червячная регулировка для точной, энергоэффективной работы
- 3D регулируемый скребок с возможностью вращения ±20°
- Турецкая система толкания головки уменьшает вес пресс-формы, обеспечивая стабильное формование и равномерные углы R
- Нейлоновые демпфирующие блоки на валах уровня снижают воздействие на валы и подшипники
Производственный процесс
Прокрутка вверх → Разматывание → Расплющивание → Обрезка концов и сварка встык → Аккумулятор → Формирование → Высокочастотная индукционная сварка → Удаление внешнего заусенца → Охлаждение → Калибровка → Резка → Проверка и сбор → Доступ к складу
Технические характеристики
Сырье
| Применение материала |
Горячекатаные или холоднокатаные стальные полосы, оцинкованные стальные полосы |
| Марка материала |
Низкоуглеродистая сталь, низколегированная сталь: δs≤345Mpa |
| ID стальных полос |
Φ450-Φ508mm |
| OD стальных полос |
Φ800-Φ2000mm |
| Вес намотчика |
Макс. 3000 кг |
Диапазон производства
| Тип трубы |
Диапазон размеров |
Толщина |
| Круглая труба |
32 - 127 мм |
1,0-4,0 мм |
| Квадратная труба |
25*25 - 100*100 мм |
1,0-3,0 мм |
| Прямоугольная труба |
30*20 - 120*80 мм |
1,0-3,0 мм |
Высокочастотный сварочный аппарат: GGP250 кВт твердотельный высокочастотный сварочный аппарат
Скорость линии: Макс. 70 м/мин
Длина трубы: 4-12 м
Точность резки: ±1 мм
Установленная электрическая мощность: прибл. 600 кВт
Размер всей линии: около 80×8 м
Являясь сертифицированным производителем и поставщиком машин для производства труб по стандартам CE и ISO9001:2008 в Китае, наши высококачественные, надежные машины с длительным сроком службы экспортируются в более чем 30 стран, включая Турцию, Египет, Марокко, Казахстан, Узбекистан, Таджикистан, Сирию, Иран, Ирак, Мексику, Шри-Ланку, Пакистан, Таиланд и Вьетнам.
Для получения дополнительной информации о наших трубогибочных машинах, пожалуйста, свяжитесь с нами - мы будем рады вам помочь.
