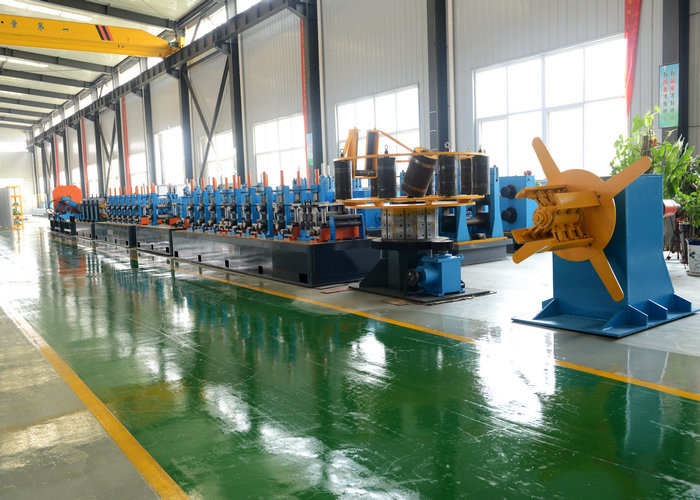

Трубосварочный станок высокочастотный для труб 25-76 мм из углеродистой стали, 50 м/мин

Эта трубораскатная машина предназначена для производства сварных труб Φ19-Φ76 мм, δ0.7-3.0 мм, включая соответствующие квадратные и специальные трубы. Полная комплектация оборудования включает в себя от разматывателя до отрезной пилы фиксированной длины, с регулируемой скоростью прокатки в зависимости от диаметра трубы и толщины стенки.

• Горячекатаная и холоднокатаная стальная полоса, оцинкованная (по стандартам GB700-88 или GB1591-88)
• Типы материалов: низкоуглеродистая сталь, низколегированная сталь с δs≤345Mpa, δb≤610Mpa

Сырье (стальная катушка) → разматывание → резка и сварка → аккумулятор → выравнивание без подачи питания → формовка фрезерованием → высокочастотная сварка → рамка для удаления заусенцев → блок охлаждения → блок калибровки → грубое выпрямление → резка фиксированной длины → стол для выгрузки

• Площадка для механического оборудования: 45 м × 4,5 м (длина × ширина)
• Площадка для электрооборудования: 5 м × 4 м (длина × ширина)
• Фундамент для станка (согласно чертежу поставщика)
• Два комплекта мостовых кранов грузоподъемностью 5 или 10 тонн
• Подключение электропитания
• Пильные полотна для отслеживания (количество определяется заказчиком)
• Магнитные стержни для сварки труб (размер зависит от размеров труб)
• Один насос высокого давления Φ3", 6 м для станины сварочного аппарата
• Бассейн для охлаждающей воды (25 м³ с трубами, манометром и клапанами)
• Полная электрическая цепь станка
• Высокочастотная комната (наземная или чердачная установка)
• Воздушный компрессор (1 комплект)
• Подъемное оборудование для установки (максимальный вес детали: 8 тонн)

Мы гарантируем качество наших станков в течение одного года после успешной установки и отладки. Любые проблемы с качеством, возникшие в результате проектирования или производства, будут устранены за наш счет (за исключением человеческого фактора и уязвимых компонентов).

• Завод направит 1-2 технических инженера для установки и тестирования
• Обязанности покупателя включают:
  • Подготовка площадки для оборудования и фундамента
  • Предоставление оборудования и материалов для установки
  • Организация рабочей силы
  • Обеспечение подключения электропитания, воды и газа

• Требования к пространству для установки оборудования
• Подключение электропитания к пульту управления
• Подача воздуха: компрессор 1,5 кубических метра/минуту
• Подключение водоснабжения к станку
