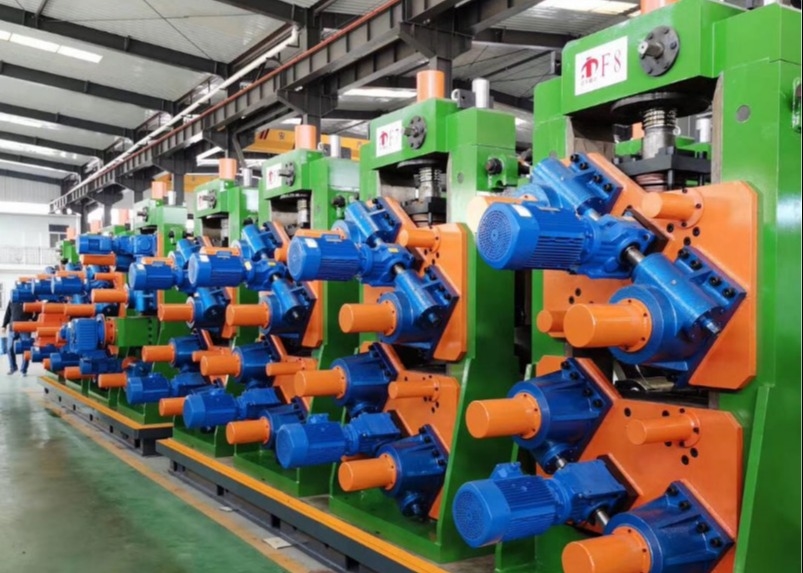

Полностью автоматический трубогибочный стан ERW 16 мм для квадратных труб 80x80-200x200 мм

Высокоточная высокочастотная сварная труба F200x200 производит квадратные трубы размером от 80х80-200х200 мм с толщиной от 3-16 мм.Эта производственная линия включает инновационные элементы дизайна из отечественного и международного оборудования, с полным ПК/компьютерным управлением для передовых технологий, удобной эксплуатации и технического обслуживания, отвечающих международным стандартам.

• Возможность быстрого регулирования ролика значительно сокращает время смены продукта, повышает эффективность и снижает затраты на производство
• Использует комбинированные формы, позволяющие производить различные спецификации труб путем регулирования, а не замены, достигая более 90% экономии на роликах
• Моторизованные регулировки минимизируют ввод инструмента и повреждение оборудования во время смены ролика, увеличивая срок службы оборудования
• Композитная структура рулонов меняет контакт от линии к точке, уменьшая износ и увеличивая срок службы рулонов

• Материал: горячекатаная или холоднокатаная стальная лента (соответствует стандартам GB700-88, GB1591-88)
• Виды материалов: низкоуглеродистая сталь, низколегированная сталь
• Прочность нагрузки: σs≤345Mpa
• Прочность на тягу: σb≤560 Mpa
• Толщина ленты: 3-16 мм (GB708-88)
• Ширина стальной ленты: 270-800 мм (± 0,2 мм)
• Внутренний диаметр стальной катушки: Φ508-Φ760 мм
• Внешний диаметр стальной катушки: Φ1100-Φ2000 мм
• Максимальная масса катушки: 16ТОН

• Размер квадратной трубы: 80x80-200x200 мм
• Толщина изделия: 3-16 мм
• Длина: 4-12 м
• Скорость производства: 10-30 м/мин
• Силовое питание: 380В 50Гц 3 фазы

1. Погрузка сырья (полосы)
2. Разворачивание
3. Резка и сварка
4. Питание
5. Хранение материалов
6. Пассивное выравнивание
7. Формирование проката
8. Высокочастотная сварка
9. Удаление сварного отвода
10. Охлаждение
11. Размеры
12. Грубое выпрямление
13. Резание длины
14. Коллекция
