Машина для прямого формования труб и изготовления стальных полос

Машина для прямого формования труб, изготавливающая стальные полоски

Продукция

F200x200 высокая точность высокочастотные сварные трубы производственной линии в основном для производства квадратной трубы размера 70x70-200x200mm,толщина от 4,0-12mm.Эта производственная линия каждый единицы оборудования,полное использование отечественного и зарубежного аналогичного оборудования, инновационный дизайн, полный контроль с помощью ПК или компьютерного управления, передовые технологии, удобная эксплуатация и обслуживание, и достиг международного уровня в начале 1990-х годов,для внутреннего лидирующего уровня.

Основные характеристики оборудования:

За очень короткий промежуток времени, чтобы закончить регулировку ролика, чрезвычайно сократить время смены ролика при замене продуктов, тем самым повышая эффективность и снижая производственные затраты;

Из-за оборудования принимает один набор комбинированной формы, производит различные спецификации трубы, только нужно регулировать,не нужно менять,ролики экономия на уровне выше 90%,тем самым снижая стоимость ролика;

С регулировкой двигателя уменьшается вход инструментов и повреждение оборудования при смене рулона, улучшается срок службы оборудования.

Из-за структуры композитной рулоны точечный контакт между рулоной и полосой вместо первоначального контактного линии уменьшает износ рулоны и улучшает срок службы рулоны.

Профиль сырья, готовой продукции, процесса и конфигурации пользователя

1Состояние сырья:

Горяче или холодно прокатаная стальная лента (соответствует требованиям GB700-88, GB1591-88)

Прочность сырья:σs≤345Mpa

Прочность на протяжение сырья:σb≤560 Mpa

(3) Толщина ленты:

квадратная труба Толщина 4,0-12 мм ((соответствует GB708-88)

(4) ширина стальной ленты: 270-800 мм ((± 0,2 мм)

(5) Внутренний диаметр стальной катушки: Φ508-Φ760 мм

(6) диаметр стальной катушки: Φ1100-Φ2000 мм

(7) максимальная масса катушки: 16 тн

2, диапазон размеров труб

(1) квадратная трубка: 70x70×200x200 мм

(2) толщина продукта:

квадратные и прямоугольные трубы:4.0-12 мм

(3) длина: 4-12 м

(4) скорость: 20-40 м/мин

(5)2000КВт 380В 50Гц 3 фазы

3Процесс производства

Raw material (strip) -loading car--- uncoiler - Cutting and Welding- feeding - Storage material - passive leveling - forming rolling--high frequency welding -- remove the weld burr -----cooling --sizing-- coarse straightening - length cut - collection

1. Покупатель должен самостоятельно поставлять

Формирование и размеры

Состоит из кормового ролика, автоматического центрального устройства, пассивной стойки выравнивания, горизонтальной стойки ролика (P1), вертикальной стойки ролика (L1), горизонтальной стойки ролика (P2), вертикальной стойки ролика (L2),Горизонтальная подставка (P3)"Горизонтальная стойка для катушек (P4) ", "Вертикальная стойка для катушек (L3) ", "Горизонтальная стойка для катушек (P5), "Горизонтальная стойка для катушек (P6), "Горизонтальная стойка для катушек (P7) ", "Вертикальная стойка для катушек (L3) ", "Три рамки пустой кривой",направление сварки, пять экструзионных роликов, резка на резьбе, система удаления резьбы два подставки, подставка для подвижного света, система охлаждения, размеры вертикального подставки для роликов (DL1), четыре подставки для роликов (F1), четыре подставки для роликов (F2),Рама на четыре колеса (F3), четырёхколесный каркас (F4), турецкая головка (C2), электрическая система управления и т.д.

1) Накормление горизонтального ролика

Преимущественно на верхней и нижней границе стальной ленты, легко выйти из петли плавно в формовочную машину, предотвратить перемещение ленты вверх и вниз.

Состоит из пары ролика и левой и правой скобки, материал ролика GGr15, высокочастотный процесс тушения, левая и правая скобка является структурой сварки стальной плиты

2) Автоматическое на устройстве

В основном на левой и правой границе стальной ленты, чтобы гарантировать точность стальной ленты плавно в машину, двумя парами ролика, роликовой рамы вокруг, слайд, двигатель редуктор,и другие компоненты регулирующего винтаПроцесс высокочастотного охлаждения.Объемная стойка для сварной конструкции стальной плиты

Открытый и близкий диапазон 300-800 мм

Центровой двигатель: циклоидный редуктор Каждый для левой и правой стороны

Диаметр центрального ролика Φ100

Толщина ленты:1..5-4.0 мм

3) Пассивная нивелирующая машина

В основном для выравнивания стальной ленты, чтобы лента входила в машину плавно, предотвращая подвижение ленты вверх и вниз.выше два ролика могут регулироваться с помощью двигателя турбины червя редуктор один соответственноДля контроля просвета верхнего и нижнего ролика, обеспечивает эффект выравнивания.

Диапазон выравнивания 100-400 мм

Толщина выравнивания:10,5-4,0 мм

Редуктор червей турбины Два комплекта

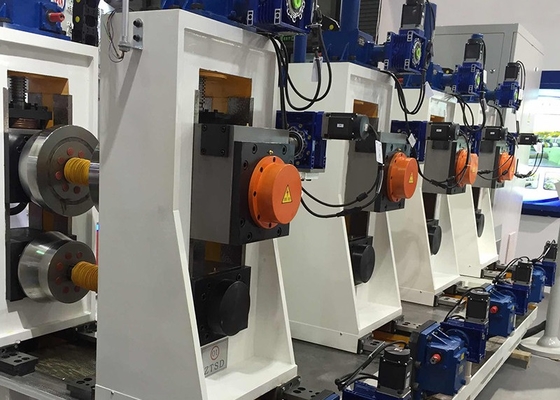

4) Горизонтальная стойка для рулонов

Маленький край действительно изогнутый.

В соответствии с требованиями синхронного свободного изгиба обработки, основное требование малого края обработки имеет три точки:

Боковая сторона не может быть больше из-за изгиба тяги и размахивает и влияет на производство сварки;

После того, как малый край превратится в пустой поворот, чтобы гарантировать в пустом повороте R точную форму;

Малый край всегда не влияет на угол изгиба на стороне большой границы, когда конечный угол изгиба.

Структура: небольшой край реального изогнутого разделить на 3 пути.Из-за верхнего края реальной длины изгиба короче, 3 пути все принимают горизонтальный ролл.Билатеральная деформация одновременно.От первого до третьего пути являются верхний и нижний рулон инициатива.Три горизонтальные рамки с каждую из них имеют три независимых регулировщика ролика, установленных соответственно на верхней и нижней двух горизонтальных осях,в производстве различных спецификаций квадратных и прямоугольных труб, два из подъемника имеет разное положение относительно центральной линии проката, поэтому нужно два подъемника открытия и закрытия в то же время,регулировать рамку открытия и закрытия, соответственно, двумя комплектами преобразователей частот с высокоточным приводом редуктора турбины, вращением винта, соединением узла винта и рамы,чтобы обеспечить, что корректировка открытия и закрытияДля того, чтобы обеспечить неизменность центральной линии проката, две подъемные стойки могут вращаться одновременно.

Сгибание больших краев

структура:

Боковая искривленность делится на три части.

Метод формования, такой же, как с малым краем, как двустороннее деформация структуры рамы одновременно, такой же, как с малым краем;

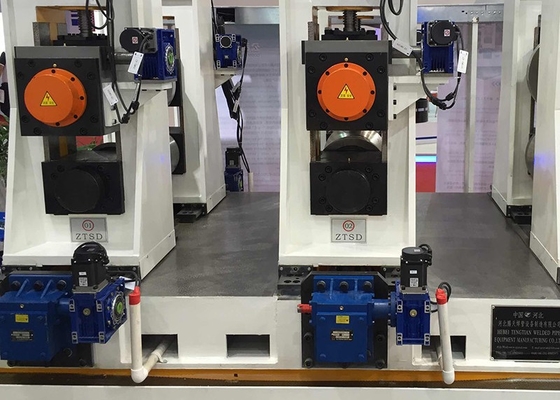

5) Вертикальная стойка для рулонов

Первый заключается в переходе между двумя горизонтальными деформациями роликовой рамы; Второй заключается в преодолении передней горизонтальной деформации роликовой рамы после прорыва и играет руководящую роль.Изменить спецификации рулоны вокруг на стойке, чтобы переместить, не нужно заменять ролик, дискреция вертикального регулирования ролика электрическим устройством для запуска турбины червя вверх и вниз, основная цель регулирования является,в различных спецификациях квадратной трубы и прямоугольной трубы небольшой край отличаетсяДля того, чтобы вертикальный ролик имел лучший эффект позиционирования, высокая и низкая регулировка значительно решили эту проблему.

6) Три рамы Пустая кривая стойка

Пустая кривая ракета имеет диаметр 16 ролл деформации ракета, четыре ролика под горизонтальным положением неизменным, верхний ролик имеет частотный преобразователь двигателя привода,Верхний ролик два ролика могут регулировать угол отдельно. Вертикальный ролик, приводящий на работу двигатель преобразования частоты, соответствует разному диаметру трубы в случае тихого пустого искривления эффекта лучше,чтобы гарантировать постоянное положение сварки экструзией,не обратный.

Оснащенная гидропластинкой на выходе к пустой кривой стойке, чтобы экструдирующий ролик открывал угол.

7) Руководственная роликовая рама

Руководство роликовая рама в основном контролирует размер угла открытия и направление сварки, сварка точно в экструдирующий ролик, чтобы обеспечить качество сварки

8) Устройство для экструдирования с пятью роликами

Для пяти ролика, два боковых ролика могут в соответствии с отдельной регулировкой условий сварки.Вверхний подавленный ролик имеет две части, кроме того, может электрический подъем регулирования в то же время,Также можно вручную регулировать самостоятельно, чтобы адаптироваться к различным условиям сварки, два ролика также могут осуществлять общее боковое движение, когда центр сварного шва отклоняется,может выполнять регулировку боковой через горизонтальный рулон для удовлетворения требований сварки.

9) Скреблинг сварочный каркас

Скреблинг сварная рама в основном для экструдирования экструзии рулоны сварки сварки скребком, выравнивания сварки, скреблинг сварной рамы с двумя рамки тяги.Второй запасный., чтобы обеспечить производственную линию плавно сварочная голова может вверх и вниз, левые и правые стороны, быстрая настройка инструмента для обеспечения хорошего качества сварки,скребка сварочная рама принимает структуру сварки стальной пластины, сварная головка к конструкции голубого хвоста, материал для литой стали, резервированное устройство для распыления цинка.

10) Рамочная коробка

Основное использование состоит в поддержке стальной трубы, снижении вибрации, улучшении качества сварки и резки, а также нагнетание роликов на не полностью охлаждающую поверхность резки, улучшение качества продукции.Конструкция для двух роликов,высота нижнего ролика неизменна,верхний ролик как ручная регулировка подъема, в соответствии с различными спецификациями продукции, регулирование давления верхнего ролика на соответствующее значение,для достижения вышеуказанной цели.

11) Система охлаждения

Система охлаждения была в основном будет полностью охлаждаться после сварки стальной трубы, в подготовке к размеров, с тем чтобы предотвратить готовый продукт после охлаждения трубы деформации,в основном сварная конструкция из стальной пластины, над жидким спреем непосредственно на швее, опять-таки от переработки бассейна.

12) Четырехколесная стойка

Четырехколесная стойка состоит из четырех горизонтальных перекрестков левой и правой стороны. Вверх и вниз с силой, соответственно с двумя двигателями с редуктором в качестве силы.Нижний ролик как фиксированный ролик, левая сторона ролика и верхняя сторона нижней боковой ролки образуют вертикальный угол 90°.чтобы осознать изменение размера квадратных труб, прямоугольные трубы

13)Голова турков

Комбинирование горизонтального ролика SZ4 для точной регулировки продукта прямоты.

14) Система передачи:

Образование площади, каждый прошедший редуктором электродвигателя через дифференциальную коробку входа шесть стойки горизонтального ролика формирования стойки соответственно

Площадь размещения, проходящая через редуктор электродвигателя через вход дифференциальной коробки четырех рамок горизонтальной стойки обработки рулонов соответственно
