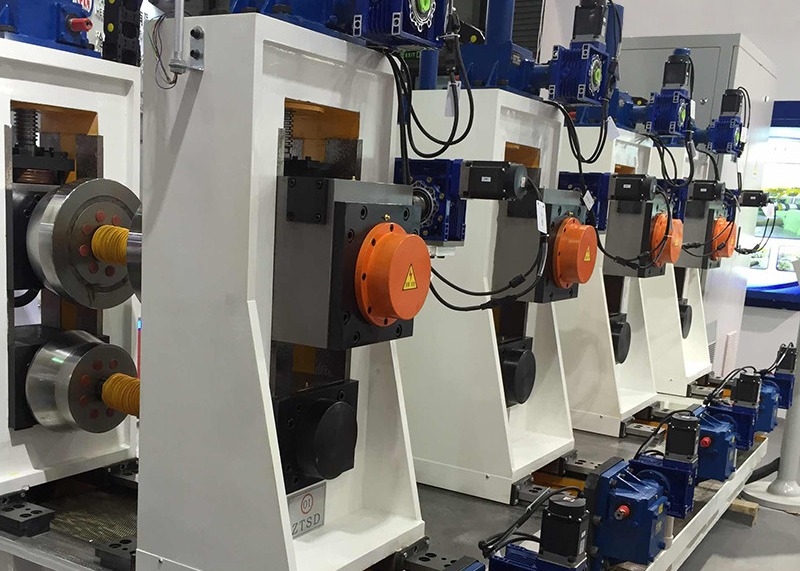

Станок для производства электросварных труб (ЭСВ) для квадратных труб 70x70-200x200 мм

Линия производства высокоточных сварных труб F200x200 предназначена для производства квадратных труб размером от 70x70 до 200x200 мм с толщиной от 4,0 до 12 мм. Эта производственная линия включает в себя инновационные элементы конструкции отечественного и зарубежного оборудования, оснащена полным управлением с помощью ПК/компьютера для передовых технологий, удобства эксплуатации и обслуживания.

• Система быстрой регулировки валков минимизирует время переналадки между спецификациями продукции
• Комбинированная система пресс-форм позволяет производить трубы различных спецификаций с помощью регулировок, а не полной замены валков (экономия валков 90%)
• Моторизованные регулировки уменьшают износ инструмента и повреждение оборудования во время смены валков
• Композитная структура валков изменяет контакт с линии на точку, уменьшая износ и продлевая срок службы валков

• Горячекатаная или холоднокатаная стальная полоса (соответствует стандартам GB700-88, GB1591-88)
• Предел текучести: σs≤345Mpa
• Предел прочности: σb≤560 МПа
• Толщина: 4,0-12 мм (соответствует GB708-88)
• Ширина стальной полосы: 270-800 мм (±0,2 мм)
• Внутренний диаметр стальной катушки: Φ508-Φ760 мм
• Внешний диаметр стальной катушки: Φ1100-Φ2000 мм
• Максимальный вес катушки: 16 тонн

• Размер квадратной трубы: 70x70-200x200 мм
• Толщина изделия: 4,0-12 мм
• Длина: 4-12 м
• Скорость: 20-40 м/мин
• Мощность: 2000 кВт 380 В 50 Гц 3 ФАЗЫ

1. Загрузка сырья (полосы)
2. Разматывание
3. Резка и сварка
4. Подача
5. Хранение материала
6. Пассивное выравнивание
7. Формовочная прокатка
8. Высокочастотная сварка
9. Удаление сварочного грата
10. Охлаждение
11. Калибровка
12. Грубое выпрямление
13. Резка по длине
14. Сбор

Формовочный и калибровочный стан состоит из нескольких прецизионных компонентов, включая:

• Подающий ролик и устройство автоматического центрирования
• Стойка пассивного выравнивания
• Горизонтальные и вертикальные валковые станы (серия P1-L3)
• Трехрамная система криволинейного изгиба
• Контроль направления сварки
• Пятивалковая система экструзии
• Система удаления грата
• Система охлаждения
• Калибровочные вертикальные валковые станы
• Четыре валковых стана (F1-F4)
• Турксхед (C2)
• Система электрического управления
