Стан для сварки стальных труб высокой частоты HG75 16-76 мм

Name: Стан для сварки стальных труб высокой частоты HG75 16-76 мм
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG75
Price: 50,000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Хэбэй
Фирменное наименование:	Tengtian
Сертификация:	CE, ISO9001, BV
Номер модели:	HG75

Подробная информация

Место происхождения:

Хэбэй

Фирменное наименование:

Tengtian

Сертификация:

CE, ISO9001, BV

Номер модели:

HG75

Наименование продукта:

Трубы HG75 стальной трубной мельницы сварной высокой частоты

Прочность на урожайность сырья:

σs≤340Mpa

Прочность на растяжение сырья:

σb≤520 Mpa

Диапазон размер трубы:

φ16-75 мм

Толщина:

0.7-2,5 мм

Максимум Скорость производства:

20~80m/min

Фиксированная длина резки:

4-12m

Гарантия:

Один год

Сварка типа:

Высокочастотная сварка

Ключевые слова:

Трубы HG75 Стальная трубная фабрика

Выделить:

High Light

Выделить:

линия мельницы трубки точности

мельница трубки точности стальная

мельница трубки odm стальная

Информация о торговле

Количество мин заказа:

1 набор

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

60 дней работы

Условия оплаты:

L/C, T/T.

Поставка способности:

50 наборов/год

Описание продукта

Трубогибочный стан HG75 для сварных стальных труб высокой частоты

Спецификации продукта

Название продукта	Трубогибочный стан HG75 для сварных стальных труб высокой частоты
Предел текучести	σs≤340Mpa
Предел прочности	σb≤520 МПа
Диапазон размеров труб	φ16-75 мм
Толщина	0.7-2.5 мм
Макс. скорость производства	20～80 м/мин
Фиксированная длина резки	4-12 м
Гарантия	Один год
Тип сварки	Сварка высокой частотой

Линия производства сварных труб высокой частоты HGQ 76

Эта производственная линия предназначена для производства сварных стальных труб, включая круглые, квадратные и профильные трубы. Используя передовую конструкцию валковой оснастки, она производит сварные стальные трубы с отличным качеством обработки и высокой точностью сборки.

Доступные спецификации труб

Круглая труба: φ16-76 мм (Толщина: 0.7-2.5 мм)
Квадратная труба: 20X20-60X60 мм (Толщина: 0.7-2.0 мм)

Спецификации материалов

Стандарт	SPHC, SPHT-2, SS 400, SS440, SS490
Материал	Низкоуглеродистая сталь и низколегированная конструкционная сталь
Механические свойства	σb≤520Mpa, σs≤365MPa
Ширина полосы	47-240 мм
Толщина полосы	0.7-2.5 мм
Внутренний диаметр рулонов	Φ508 мм
Внешний диаметр рулонов	Φ1300～φ1760 мм
Вес рулона	≤3.5T

Компоненты производственной линии

1. Разматыватель

Двойные расширительные и консольные оправки
Пневматическая система для расширения, сжатия и торможения
Конструкция оправки с четырехзвенным механизмом

OD рулона	Φ1300-1760 мм
ID рулона	Φ508 мм
Ширина полосы	47-240 мм
Толщина полосы	0.7-2.5 мм
Тип расширения	Гидравлический

2. Автоматические ножницы и сварочный аппарат

Автоматически обрезает неровные концы полосы и сваривает полосы вместе для непрерывной работы.

Ширина полосы	47-240 мм
Толщина сварки	0.7-2.5 мм
Тип резки	Автоматические ножницы
Рабочий цикл	Макс. 300 секунд

3. Спиральный накопитель

Хранит материал из стальной полосы и регулирует поток материала в систему формовки.

Макс. скорость переноса	Vmax=240 м/мин
Толщина стального рулона	0.7-2.5 мм
Площадь хранения	3.5 м²
Мощность электродвигателя	AC 22 кВт

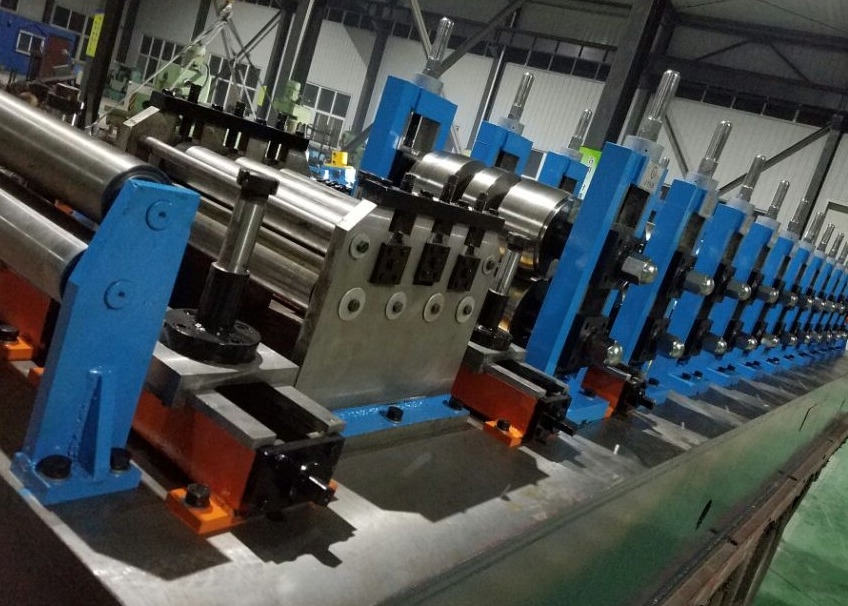

4. Формовочная и калибрующая машина

Использует принцип формовки роликового типа и высокочастотную индукционную сварку для придания формы и размера трубам.

Скорость формовки	30-80 м/мин
Формовочные станы (горизонтальные/вертикальные)	7/9
Калибрующие станы (горизонтальные/вертикальные)	5/5
Главный двигатель	160 кВт

5. Компьютерная отрезная пила

Точно отрезает трубы по длине на высоких скоростях производства.

Длина резки	4~12 м
Точность резки	0～6 мм
Скорость резки	Макс. 120 м/мин

6. Выводной стол

Транспортирует готовую продукцию в зону упаковки с двигателем 3 кВт и регулировкой скорости.

7. Высокочастотный сварочный аппарат 200 кВт

Номинальная выходная мощность: 200 кВт
Выходная частота: 350-420 кГц
Общий КПД: ≈90%
Режим сварки: Индукционная сварка
Мощность распределения электроэнергии: 260 кВА

Требования к покупателю

Цех: 60x6 м, H＞5 м (с краном)
Электропитание: Прибл. 450 кВт 380 В/50 Гц/3 фазы
Охлаждающая вода: Расход 20-30 т/ч, Объем бассейна 30 м³
Сжатый воздух: Расход 5 м³/мин, Давление 5-7 кг/см²
Все внешние кабели должны поставляться покупателем
