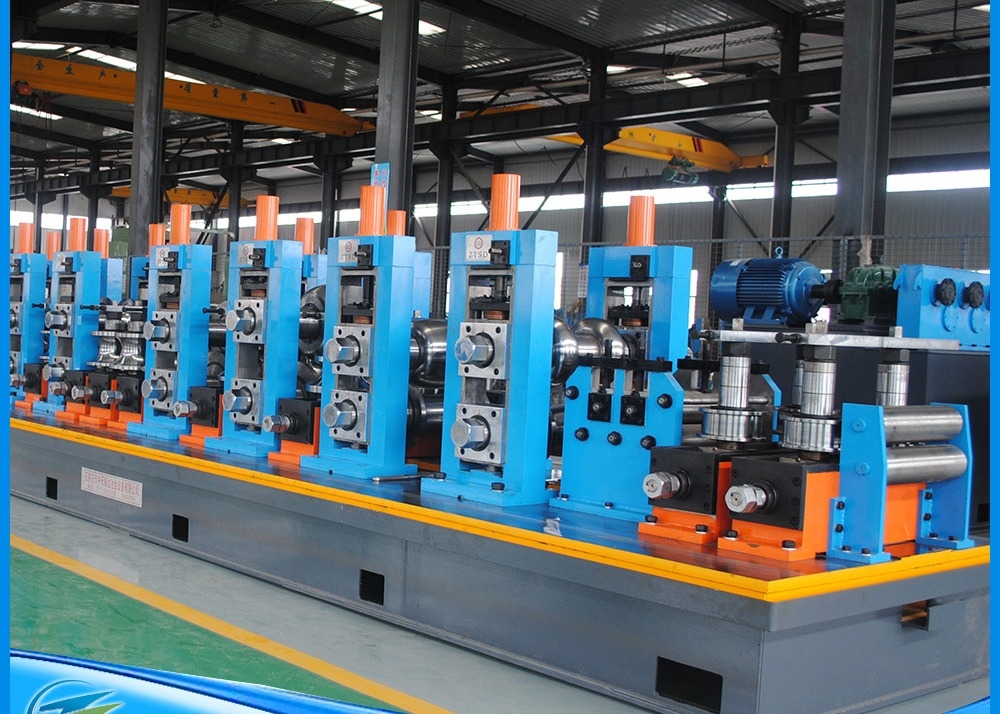

Стан для сварки труб высокой частотой 70x70-150x150 мм 2.0-10.0 мм

Name: Стан для сварки труб высокой частотой 70x70-150x150 мм 2.0-10.0 мм
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG63
Price: 50,000.00 USD
Availability: InStock

Детали продукта:

Место происхождения:	Хэбэй
Фирменное наименование:	Tengtian
Сертификация:	CE, ISO9001, BV
Номер модели:	HG63

Подробная информация

Место происхождения:

Хэбэй

Фирменное наименование:

Tengtian

Сертификация:

CE, ISO9001, BV

Номер модели:

HG63

Название продукта:

Высокочастотная сварная трубная мельница HGF 150X10 7.5 "Hf сварная трубная мельница 70x70-150x150 м

Прочность на растяжение сырья:

σb≤520 Mpa

Диапазон размер трубы:

70x70-150x150 мм

Толщина:

2,0-10,0 мм

Максимум Скорость производства:

20 ‰ 50 м/мин

Фиксированная длина резки:

6-15 м

Гарантия:

Один год

Сварка типа:

Высокочастотная сварка

Ключевые слова:

Высокочастотная сварная труба мельница

Выделить:

High Light

Выделить:

7 5" hf сварило мельницу трубки

hf 150x150mm сварил мельницу трубки

Информация о торговле

Количество мин заказа:

1 набор

Цена:

$100000 to $1 million

Упаковывая детали:

Упаковка экспорта водоустойчивая и мореходная.

Время доставки:

60 дней работы

Условия оплаты:

L/C, T/T.

Поставка способности:

50 наборов/год

Описание продукта

Высокочастотный сварочный трубогибочный стан HGF 150X10

Спецификации продукта

Атрибут	Значение
Название продукта	Высокочастотный сварочный трубогибочный стан HGF 150X10 7.5" HF Сварочный трубогибочный стан 70x70-150x150мм
Предел прочности	σb≤520 МПа
Диапазон размеров труб	70x70-150x150мм
Толщина	2.0-10.0мм
Максимальная скорость производства	20～50м/мин
Фиксированная длина резки	6-15м
Гарантия	Один год
Тип сварки	Высокочастотная сварка

Обзор продукта

Высокоточная линия производства сварных труб HG254 предназначена для производства квадратных труб (70x70-150x150 мм) и круглых труб (φ89-φ190 мм) с толщиной от 2,0 до 10,0 мм. Эта передовая производственная линия включает в себя инновационные элементы дизайна отечественного и зарубежного оборудования, оснащена полным управлением с помощью ПК/компьютера для оптимальной работы и обслуживания.

Основные характеристики

Допуск по диаметру трубы: ±0,1 мм
Мощность высокочастотного сварочного аппарата: 600 кВт
Максимальный вес катушки: 15 000 кг
Ширина стальной полосы: 280-600 мм (±0,2 мм)
Скорость производства: 20-50 м/мин
Точность резки: ±2 мм

Производственный процесс

Сырье (полоса)
Размотчик
Резка и сварка
Подача
Материал для хранения
Пассивное выравнивание
Формовочная прокатка
Высокочастотная сварка
Удаление сварочного грата
Охлаждение
Калибровка
Грубое выпрямление
Резка по длине
Сбор

Основное оборудование

1. Загрузочная тележка

Наружный диаметр рулона	Φ1200-2000мм
Ширина полосы	280-600мм
Максимальный вес полосы	15,0 ТОНН
Скорость	5 м/мин

Точно позиционирует стальные рулоны на оправке размотчика с помощью подъемного масляного цилиндра.

2. Гидравлический размотчик с одной оправкой

Наружный диаметр рулона	Φ1200-2000мм
Внутренний диаметр рулона	Φ508мм~Φ760мм
Толщина полосы	2.0-10.0мм
Приводной двигатель	4 кВт, 380 В

3. Правильная машина

Выравнивающий двигатель	15 кВт
Диаметр прижимного валка	Φ210x900мм (материал 40Cr)
Ширина выравнивания	280-600мм
Скорость	0-11 м/мин

4. Высокочастотный сварочный аппарат 600 кВт

Включает в себя коммутационное устройство, выпрямительный шкаф, инверторный выходной шкаф, консоль с ПЛК, соединительный оптоволоконный кабель, 3D-позиционирующий стол, кондиционер и водоохладитель.
